ICT-P6
I.C.T
| مقدار: | |
|---|---|

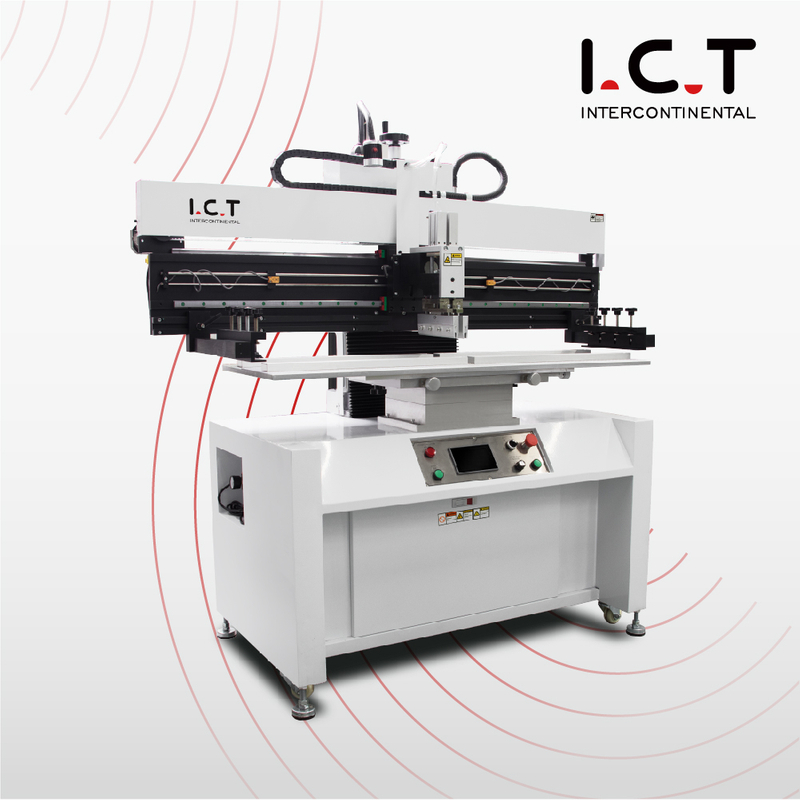

| دستگاه چاپ خودکار PCB SMT قابل اعتماد برای رشد تولید
مرحله چاپ SMT با دقت بالا دستگاه خودکار چاپ PCB SMT خطوط متوسط SMT را با راهنماهای خطی TBI تایوان و موتور پله ای SANYO برای حرکت سنگی جامد آغاز می کند. فشار تیغه و سرعت چاپ قابل تنظیم است، فشار سنج دقیق و نمایشگر کنترل سرعت کنترل فوری را به شما می دهد. سیستم تعلیق چاپ را یکنواخت تر می کند. نیمکت یونیورسال مدولار با دستگاه تراز برای برد و قاب PCB برای تخته های یک یا دو طرفه مناسب است. بازوهای قاب استنسیل را می توان برای محدوده اندازه های مختلف از 370470 میلی متر تا 1050650 میلی متر تنظیم کرد. چاپ خودکار؛ کیفیت چاپ پایدار و کارآمد چرخه زیر 10 ثانیه به لحیم کاری چاپگر شابلون اجازه می دهد تا خطوط SMT تلفن، روتر یا دستگاه های پزشکی را با دقت بالا بچسباند.
| نشان
پین و بلوک پشتیبانی باید برای PCB های مختلف یک طرفه و دو طرفه مناسب باشد و پین با اندازه های مختلف باید برای سوراخ های مختلف PCB مناسب باشد. عملیات ساده، موقعیت دقیق است، و موقعیت ثابت انعطاف پذیر و قابل تنظیم است. ریل راهنمای دقیق موتور پله ای وارداتی تایوان ثبات را تضمین می کند، سیستم اسکاج را می توان با تبدیل دستی برای افزودن خمیر لحیم کاری و عملیات تمیز کردن بلند کرد، تنظیم انعطاف پذیر سنسور را برای کاهش سفر حمل و نقل محدود کرد. این کار باعث می شود که بردهای 0.2-6 میلی متری با ضخامت در خطوط مونتاژ PCB محکم قفل شوند تا چاپ smt برای جاسازها عالی بماند.
ساختار اسکرو اتصال مستقیم. اسکاج به طور مستقل توسط دو سیلندر با دقت بالا کنترل می شود تا از فشار دقیق و پایدار اطمینان حاصل شود. ریل های موقعیت یابی دو لغزنده دقت و پایداری اسکاج را تضمین می کند. عملکرد صفحه لمسی رابط انگلیسی دوستانه MMI، آموزش و عملکرد ناوبری. حالت عملکرد: دستی، نیمه اتوماتیک و تمام اتوماتیک. قطعات کنترل اصلی از مارک های وارداتی با کیفیت بالا استفاده می کنند تا از پایداری و عملکرد چاپگر اطمینان حاصل کنند. چاپ خودکار، کیفیت چاپ پایدار و کارآمد. این لایههای خمیر لحیم کاری چاپگر شابلون را با دقت بالا برای جریان مجدد کورهها در خطوط مونتاژ PCB با تقریباً صفر پل یا کمبود ارائه میکند.
| مشخصات
| مدل | P3 | P6 | P12 | P15 |
| دقت | +/- 0.05 میلی متر | +/- 0.05 میلی متر | +/- 0.05 میلی متر | +/- 0.05 میلی متر |
| اندازه PCB | 300 x 350 میلی متر | 600 x 350 میلی متر | 1200 x 350 میلی متر | 1500 x 350 میلی متر |
| اندازه پلت فرم | 320 × 400 میلی متر | 700 × 400 میلی متر | 1350 x 400 میلی متر | 1650 x 400 میلی متر |
| اندازه استنسیل (میلی متر) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| ضخامت PCB | 0.2 - 6 میلی متر | 0.2 - 6 میلی متر | 0.2 - 6 میلی متر | 0.2 - 6 میلی متر |
| استنسیل موقعیت یابی | کتابچه راهنمای | کتابچه راهنمای | کتابچه راهنمای | کتابچه راهنمای |
| زمان چرخه | < 10 ثانیه | < 10 ثانیه | < 12 ثانیه | < 12 ثانیه |
| مصرف برق | 200 وات | 200 وات | 220 وات | 220 وات |
| منبع تغذیه | 1 -PH، 220VAC 50/60HZ | 1 -PH، 220VAC 50/60HZ | 1 -PH، 220VAC 50/60HZ | 1 -PH، 220VAC 50/60HZ |
| فشار هوا | 4.5-6 کیلوگرم بر سانتی متر | 4.5-6 کیلوگرم بر سانتی متر | 4.5-6 کیلوگرم بر سانتی متر | 4.5-6 کیلوگرم بر سانتی متر |
| Squeegee Speed | 0-200 میلی متر در ثانیه | 0-1200 میلی متر در ثانیه | 0-200 میلی متر در ثانیه | 0-200 میلی متر در ثانیه |
| بعد | 850x750x1650 میلی متر | 1050x750x1650 میلی متر | 1660x750x1650 میلی متر | 2100x750x1650 میلی متر |
| وزن | 280 کیلوگرم | 300 کیلوگرم | 356 کیلوگرم | 430 کیلوگرم |
| طول اسکاج | 250 میلی متر | 250 میلی متر | 250 میلی متر | 250 میلی متر |
| ارتفاع سکو | 950 میلی متر | 950 میلی متر | 950 میلی متر | 950 میلی متر |
| گزینه: اندازه ویژه قابل تنظیم است | ||||
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ICT دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
یکپارچگی مفصل لحیم کاری داخلی را بررسی می کند و عیوب پنهان را تشخیص می دهد. | |
| دستگاه تمیز کردن SMT | برای تمیز کردن PCB ها، شابلون ها، فیکسچرها، نازل ها و غیره استفاده می شود. |
| دستگاه برش PCB | PCBA را به محصول نهایی برش دهید |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: ماشین علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| مطالعه موردی موفقیت مشتری - کارخانه LED عربستان سعودی
یک مشتری سعودی با استفاده از دستگاه چاپ خودکار PCB SMT، نصب کننده JUKI RS-1R و فر L8 برای بردهای شبکه، یک خط SMT با حجم متوسط کامل از فناوری اطلاعات و ارتباطات ساخت. مهندسان ما وارد ریاض شدند، چاپگر را به تسمههای SMEMA متصل کردند، خمیر را برای پانلهای 600×350 میلیمتری کالیبره کردند و هفت روز آموزش در تنظیمات با دقت بالا و جریان خط ارائه کردند. خط مونتاژ PCB در همان هفته با قرار دادن خمیر بی عیب و نقص و بدون نقص به UPH مورد نظر رسید. مشتری از پشتیبانی متخصص در خارج از کشور، بسته بندی محافظت شده و مربیگری دقیق که کل خط تولید SMT را بلافاصله شروع کرد، ستایش کرد.
| خدمات جهانی و پشتیبانی آموزشی
ICT پشتیبانی کامل از خط تولید SMT را ارائه می دهد: طرح بندی رایگان SMEMA، فیلم سوزاندن کارخانه 48 ساعته، اتصال نوار نقاله در محل، اردوی آموزشی 7 تا 10 روزه، قطعات یدکی یک ساله، تشخیص نامحدود از راه دور توسط تلفن یا اشتراک صفحه نمایش و بازدیدهای منظم بهبود عملکرد. 20 مهندس ما 72 کشور را با اولین پاسخ 4 ساعته و خط تلفن فوری 24/7 تحت پوشش قرار می دهند. هر دستگاه چاپ خودکار PCB SMT در کارخانه ISO9001 ما به مساحت 12000 متر مربع پیری و بازرسی کامل 48 ساعته را تکمیل می کند. مشتریان از خطوط تولید SMT بدون نگرانی، بازپرداخت سریع و مشارکت طولانی مدت لذت می برند.
| نظرات مشتریان
بیش از 1600 خط SMT در 72 کشور به ICT اعتماد دارند. آنها عاشق طرح های کمربند سفارشی برای فضاهای تنگ، جعبه های محکم برای حمل و نقل اقیانوسی، کلاس های یک هفته ای که اپراتورها را متخصص چاپ می کند، تعمیرات از راه دور دو ساعته که خطوط را ادامه می دهد و بررسی های بعدی که خروجی را 18 درصد افزایش می دهد، دوست دارند. کارخانه ها دائماً گسترش می یابند زیرا حمایت کل به معنای بازدهی بالاتر، ضایعات کمتر و دوستی واقعی است.
| گواهینامه ها و استانداردها
تمام دستگاه چاپ خودکار PCB SMT دارای CE، RoHS، ISO9001:2015 و چندین اختراع هستند. تست های نوار نقاله و بررسی های 100% مطابق با استانداردهای اتحادیه اروپا، ایالات متحده و جهانی برای خطوط مونتاژ PCB است. اینها کنترل ایمن خمیر، عدم تداخل با دستگاه بعدی، اتصال قوی و عملکرد سبز را اثبات می کنند - اطمینان کامل از اولین برد.
| درباره شرکت ICT و کارخانه ما
ICT در سال 2012 شروع به کار کرد و اکنون یک کارخانه مدرن 12000 متر مربعی در Dongguan چین با 89 کارمند اختصاصی و 20 مهندس مجرب اداره می کند. ما خطوط کامل تولید SMT را تحت استانداردهای سختگیرانه ISO9001 طراحی، تولید و آزمایش می کنیم. بیش از 1600 خط SMT در 72 کشور کیفیت و خدمات قابل اعتماد ما را اثبات می کند. هشت دفتر جهانی و انبارهای محلی قطعات و پشتیبانی مهندسی را ظرف 48 ساعت در هر مکانی تضمین می کنند. مشتریان با قیمت گذاری صادقانه، تحویل سریع و ارتقاء نرم افزار رایگان ما در طول عمر رشد می کنند.
