ICT-LV733
I.C.T
| مقدار: | |
|---|---|

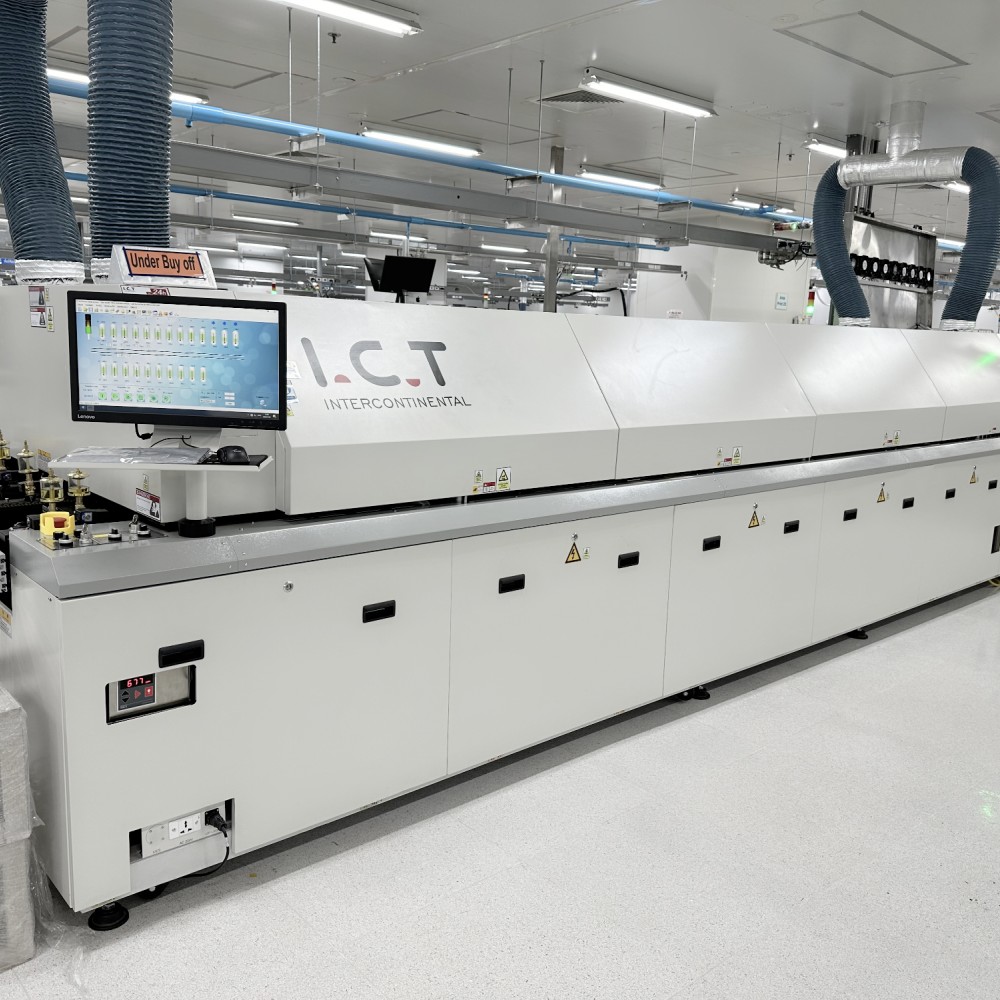

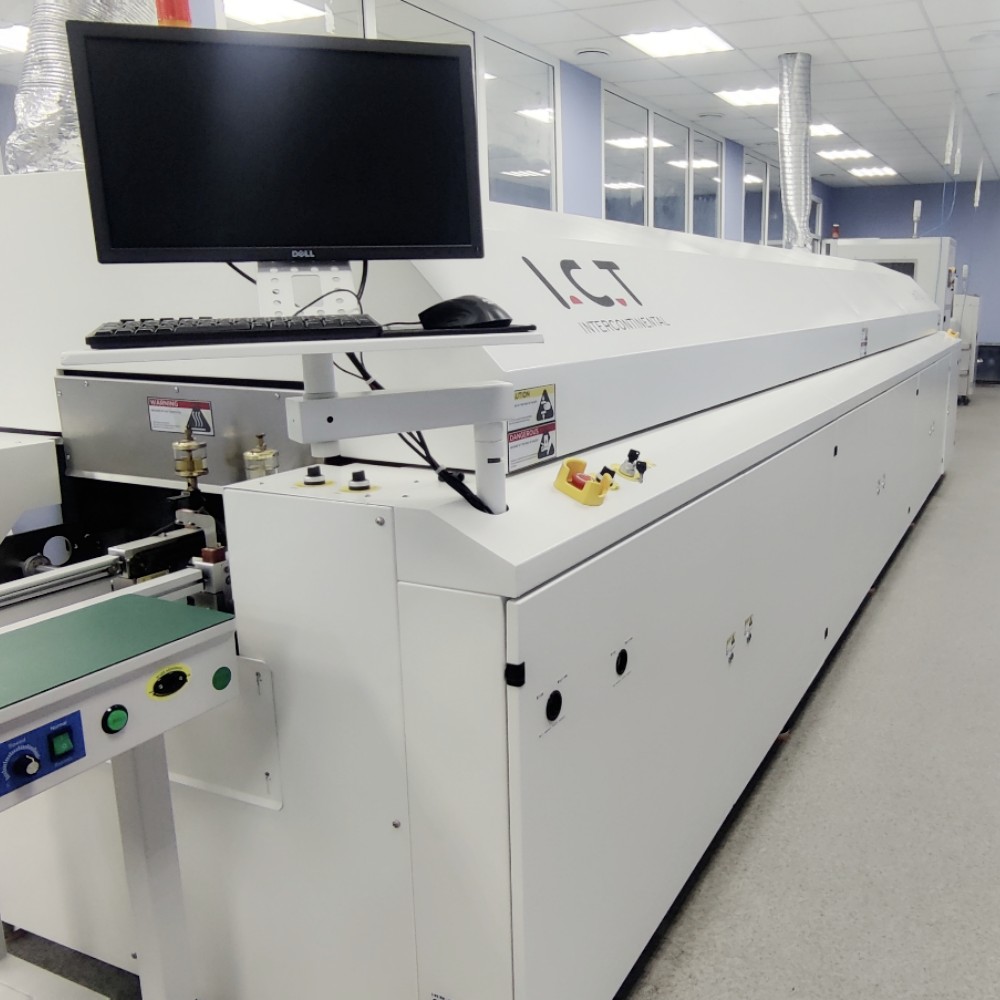

| اجاق پیشرفته خلاء جریان مجدد
اجاق گاز واکوم پرچمدار ICT برای لحیم کاری بدون سرب. طراحی مفهومی جدید عملکرد گرمایش و خلاء عالی را ارائه می دهد. PC-Siemens PLC دمای پایدار را بیش از 99.99٪ در 0.7 درجه سانتیگراد کنترل می کند. ماژول های درجه یک فواصل ناحیه را برای تکرار یکنواخت بهینه می کنند. ویندوز سوئیچ چینی-انگلیسی، رمز عبور، سوابق، تجزیه و تحلیل منحنی، شبیه سازی مجازی، خود تشخیصی، نظارت، فایل های خودکار، انتقال پویا را ارائه می دهد. خنک کننده شیب ها را سریع تنظیم می کند. حفاظت های ایمنی چندگانه ملاقات با CE CCC UL. موتورهای اینورتر برای هوای گرم. بدون منبع گاز، میله پوشش موتور. قطعات وارداتی تعمیر و نگهداری کم. اتاق تمیز شار اختیاری. سرعت حلقه بسته دقیق آب خنک کننده خارجی موجود است. ما به‌عنوان تولیدکننده پیشرو اجاق‌های Reflow، فرآوری مجدد 450 میلی‌متری را برای PCBهای پیچیده می‌سازیم. این اجاق جریان مجدد خلاء نیازهای مختلف را به طور موثر برآورده می کند.
| نشان
جفت اجاق گاز زیمنس PLC را با دمای 0.7 درجه سانتیگراد نگه دارید. پایداری بیش از 99.99٪ از هر گونه نقص جلوگیری می کند. عملیات را ضبط می کند، منحنی ها را اندازه گیری می کند، تجزیه و تحلیل می کند، شبیه سازی مجازی، تشخیص خودکار خطا، نظارت بر زمان واقعی، ذخیره اسناد، نمایش تخته زنده. دو زبانه ساده رمز عبور امن تماشای فرآیند کامل خود تشخیصی سریع مناسب بدون سرب سفت است. دسته ای سازگار است. صفر را دوباره کار کنید. حجم بالا عالی قابل اعتماد روزانه به عنوان تولید کننده اجاق Reflow، ما کنترل دقیق را تضمین می کنیم. هشدارهای بیش از حد دمای اضافی همه تابلوها را تطبیق می دهد. خلاء بدون درز ادغام می شود.
سیستم گرمایش کارآمد
سرعت اجاق گاز خلاء حلقه بسته ± 2mm/min قفل. PCB ها بدون ضربه صاف می کنند. مرکز پشتیبانی شرکت انتقال دوگانه. گزینه خنک کننده آب خارجی. نصب بدون گاز ساده میله ایمنی روکش موتور. قطعات وارداتی کم صدا با دوام. سرویس بدون ابزار سریع. هشدارهای منظم صرفه جویی در مصرف برق صفحه نمایش حمل و نقل زنده دویدن طولانی پایدار است. اندازه تخته مناسب است. خروجی خط بالا خطاها هیچ کدام اجاق گاز 450 میلی متری نوار نقاله ثابت. جلوگیری از تغییر خطوط دوگانه
سازنده الکترونیک ازبکستان تیمی را به کارخانه ICT فرستاد تا سفارش کامل خط SMT را تأیید کند. آنها مدل اجاق گاز وکیوم L10 را با فناوری خلاء مشابه ما آزمایش کردند. راه‌اندازی دارای جاساز سریع DECAN S1، چاپگر دقیق 5151، AOI هوشمند AI-5146، لودرهای خودکار NG/OK، نوار نقاله‌های صاف، میکسر دقیق خمیری، کابینت ایمن یخچالی بود. هزاران تخته را اجرا کرد، هر بار خالی های کمتر از 1٪. منحنی های دما در 0.7 درجه سانتیگراد صاف هستند و شروع به پایان می کنند. عملکرد بی صدا، تمیز کردن آسان در چند دقیقه. مهندسان ما تنظیم دستور العمل، زمان کشش خلاء را آموزش دادند. مشتری نتایج بدون خالی بودن ماژول های قدرت را شگفت زده کرد. با خوشحالی امضا کردم، فر 450 میلی متری با جریان مجدد اضافی برای خط دوم سفارش دادم. به‌عنوان سازنده اجاق‌های Reflow، این بازدید ثابت کرد که بهترین انتخاب ما برای نیازهای با قابلیت اطمینان بالا است.
| مشخصات فر SMT Reflow Oven
| ICT-LV733 | ICT-LV733N | |
| ابعاد و وزن | ||
| Dimensions | 7000*1430*1530 میلی متر | |
| منطقه مورد نیاز | 10.05 متر مربع | |
| وزن | حدود 3200 کیلوگرم | حدود 3300 کیلوگرم |
| بار در واحد سطح 400 کیلوگرم بر متر مربع | 400 کیلوگرم بر متر مربع | |
| گرمایش محفظه فرآیند | ||
| طول مناطق گرمایشی | 3730 میلی متر | |
| مقدار مناطق پیش گرم کننده | 7 | |
| طول مناطق پیش گرمایش | 2675 میلی متر | |
| مقدار مناطق اوج | 3 | |
| زمان گرم کردن | حدود 20 دقیقه | |
| منطقه خلاء | ||
| حداکثر فشار را خلاء کنید | 0.1-12 کیلو در پاس | |
| جریان پمپ خلاء | 1500 در دقیقه | |
| زمان کاهش فشار | ≦10S | |
| زمان محصول | ≧40S | |
| منطقه خنک کننده | ||
| مقدار مناطق خنک کننده | 3 (بالا 3/پایین 3) | |
| طول مناطق خنک کننده | 1460 میلی متر | |
| نوار نقاله | ||
| سطح حمل و نقل | 900 ± 20 میلی متر | |
| عرض PCB | L500 - W400mm | |
| کنترل نوار نقاله | کنترل 3 مرحله ای مستقل | |
| شماره نوار نقاله | 1 | |
| سرعت نوار نقاله قابل تنظیم | 300 - 1800 میلی متر در دقیقه | |
| رابط ها | ||
| نوع | سما | |
| تامین ولتاژ | سیستم 5 سیم 3P,N,PE 380 VAC ± 5 % 50 هرتز سایر ولتاژها در صورت درخواست | |
| بار متصل | 65 کیلو وات | |
| ظرفیت عملیاتی | 16 کیلو وات | |
| از آنجایی که بازده عملیاتی به تنظیمات پارامترهای فرآیند بستگی دارد، مقادیر به دست آمده در واقع می توانند با مقادیر نشان داده شده در اینجا متفاوت باشند. | ||
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ما دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| ویدئوی موفقیت مشتری
ICT با پشتیبانی کامل از اجاق باز جریان خلاء از نصب تا طول عمر. راه اندازی در محل، آموزش عملی اپراتور تا زمانی که مستقل شود. مهندسان جهانی 48 ساعت در هر مشکلی پرواز می کنند. دسترسی از راه دور 95 درصد مشکلات را فورا برطرف می کند. فرآیند نیشگون گرفتن و کشیدن محصولات جدید رایگان. قطعات از 8 انبار در همان روز ارسال می شود. چک رایگان سالانه حفظ اوج. ارتقاء نرم افزار برای همیشه بدون هزینه. 24/7 خط مستقیم واتس اپ. فیلم های آموزشی همه زبان ها را مستند می کند. برنامه های خدمات بودجه انعطاف پذیر. ضمانت توقف صفر. به عنوان تولید کننده اجاق Reflow، ما نیازهای فر 450 میلی متری را به طور کامل پوشش می دهیم. تمرکز مشتریان بر تولید ما به عهده بقیه است.
| آموزش و پشتیبانی حرفه ای
کارخانه‌ها عاشق مهندسان هستند که به سرعت می‌رسند مسائل خلاء را با روش‌های هوشمندانه حل می‌کنند. کوره reflow vaccume بدون وقفه کار می کند سالیان خالی همیشه کم است. بسته بندی چوب فولادی از سفرهای اقیانوسی کاملاً محافظت می کند. به هر منطقه زمانی زیر ساعت پاسخ می دهد. آموزش کارکنان جدید در دستور العمل های پیچیده دو روزه. اتصالات لحیم کاری با کیفیت درخشش آینه ای سازگار است. قبض های قابل توجه صرفه جویی در مصرف انرژی رابط کاربری آسان خطاها را کاهش می دهد. بهترین حذف فضای خالی در بازار دیده شده است. به عنوان تولید کننده اجاق Reflow، اجاق گاز 450 میلی متری برنده تخته های عریض بی عیب و نقص است. به طور کلی هوشمندانه ترین خطوط ارتقا تا کنون.
| ستایش مشتری
Oven reflow Vaccume دارای گواهینامه CE RoHS ISO9001 فول. بیش از 50 ثبت اختراع کنترل گرمایش خلاء. چند مدل CCC UL TUV. خلاء الکتریکی ایمنی تست شخص ثالث. مواد سبز بدون ضرر گزارش ها به تفصیل هر واحد را توضیح می دهند. گمرک آسان در سراسر جهان. اروپا ایالات متحده آمریکا آسیا پذیرش مستقیم. ایمن محیط زیست قابل اطمینان را ثابت کنید. بررسی دقیق هر قسمت به عنوان تولید کننده اجاق Reflow، اجاق گاز 450 میلی متری با بالاترین استانداردها مطابقت دارد. مشتریان از برنامه های حیاتی مطمئن هستند.
| گواهینامه ما
ICT مرکز تحقیق و توسعه پیشرفته و خطوط تولید کامل خود را در یک مرکز پیشرفته 12000 متر مربعی در Dongguan، چین راه اندازی می کند. تیم ما متشکل از 89 متخصص اختصاصی شامل 20 مهندس مجرب است که بر نوآوری متمرکز هستند. ما که در سال 2012 تأسیس شد، بیش از 40 درصد رشد سالانه را از طریق راه حل های مشتری محور به دست می آوریم. ما با افتخار به بیش از 1600 مشتری فعال در 72 کشور در سراسر جهان خدمات ارائه می دهیم. هر فرآیندی از پروتکل های بازرسی کیفیت دقیق از مواد اولیه تا آزمایش نهایی پیروی می کند. یک سیستم مدیریت جامع ISO ثبات و قابلیت ردیابی را تضمین می کند. این رویکرد یکپارچه به ما امکان می‌دهد تا خطوط کامل کلید در دست SMT، از جمله دستگاه قابل اعتماد Reflow Sodering Oven را ارائه دهیم، که به کارخانه‌ها در سراسر جهان کمک می‌کند تا عملیات کارآمد و مقیاس‌پذیر را با دستگاه SMD Sodering Oven در هسته بسازند.
| درباره ICT و کارخانه ما
تولید تحقیق و توسعه خود ICT 12000 متر مربع کارخانه پیشرفته Dongguan. 89 کارمند 20 مهندس روزانه نوآوری می کنند. از سال 2012 سالانه 40 درصد رشد داشته است. به بیش از 1600 مشتری در 72 کشور خدمت کنید. هر مرحله خام برای ارسال را به شدت بازرسی کنید. سیستم ISO همه را ردیابی می کند. راه حل های کامل SMT کلید در دست. به‌عنوان تولیدکننده اجاق‌های Reflow، اجاق‌های reflow vaccume plus خطوط را بسازید. مراکز خدمات انبارهای جهانی کمک سریع می کنند. مونتاژ الکترونیکی یک مرحله ای. اجاق گاز 450 میلی متری با هسته بالا.
