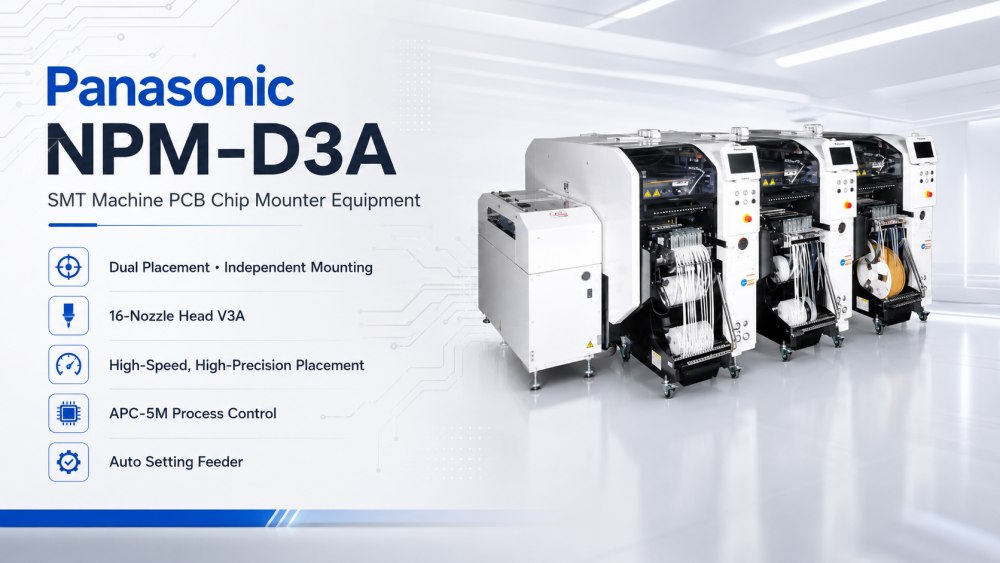

NPM D3A
I.C.T
| مقدار: | |
|---|---|
دستگاه مونتاژ LED Bulb SMT برای قرار دادن قطعات خودکار در تولید PCB روشنایی LED استفاده می شود. برای تابلوهای درایور لامپ LED، تابلوهای کنترل قدرت، ماژولهای کنترل روشنایی و سایر مجموعههای الکترونیکی کوچک یا متوسط مناسب است. تجهیزات قرار دادن SMT پاناسونیک میتواند به کارخانهها کمک کند تا قطعات را سریعتر و پایدارتر از کارهای دستی نصب کنند. در تولید لامپ LED، مونتاژ PCB پایدار مهم است زیرا محصول نهایی به کنترل توان قابل اعتماد، اتصالات لحیم کاری خوب و عملکرد الکتریکی ثابت نیاز دارد. این دستگاه را می توان با چاپ استنسیل، بازرسی SPI، لحیم کاری مجدد، بازرسی AOI، نوار نقاله PCB و سیستم های تخلیه متصل کرد. برای تولید کنندگان روشنایی LED، این یک راه حل عملی برای ایجاد یک فرآیند SMT پایدارتر است.
روش قرار دادن دوگانه برای قرار دادن کاملا مستقل
بهبود عملکرد پایه برای تحقق مکانیابی با سرعت بالا و دقت بالا
5M* کنترل فرآیند 'APC-5M' برای تولید خوب و عملکرد پایدار
* 5M: عناصر متغیر یک سایت تولید: انسان، ماشین، مواد، روش و اندازهگیری
ویژگی های مختلف بدون مهارت و صرفه جویی در نیروی انسانی از جمله فیدر تنظیم خودکار
| مشخصات
| مورد مشخصات | NPM-D3A |
|---|---|
| ابعاد PCB (میلی متر) | حالت دو خط: طول 50 میلی متر × عرض 50 میلی متر ~ طول 510 میلی متر × عرض 300 میلی متر حالت تک خط: طول 50 میلی متر × عرض 50 میلی متر ~ طول 510 میلی متر × عرض 590 میلی متر |
| حداکثر سرعت سر قرار دادن | 46,000 CPH (0.078 ثانیه / تراشه) 38,000 CPH (0.095 ثانیه / تراشه) |
| دقت قرار دادن سر جایگذاری (Cpk ≥ 1) | ± 37 میکرومتر / تراشه ± 30 میکرومتر / تراشه |
| ابعاد کامپوننت | تراشه 0402 ~ L 100 × W 90 × T 28 |
| حداکثر تعداد تامین کامپوننت | 68 |
| محاسبه پهنای نوار | 4 میلی متر، 8 میلی متر |
| لیست تجهیزات خط SMT
یک ماشین مونتاژ خودکار لامپ LED باید با یک فرآیند کامل تولید SMT کار کند. ICT می تواند لودر SMT، چاپگر استنسیل خودکار، دستگاه بازرسی SPI، نوار نقاله PCB، دستگاه لامپ LED پاناسونیک SMT، اجاق گاز، دستگاه بازرسی AOI، روتر PCB، دستگاه تمیز کننده PCBA و تخلیه کننده را ارائه دهد. در تولید PCB لامپ LED، ابتدا باید چاپ خمیر لحیم کاری کنترل شود. سپس نصب کننده SMT قطعات را روی برد قرار می دهد. لحیم کاری مجدد، اتصالات لحیم کاری را تشکیل می دهد و AOI محل قرارگیری و کیفیت لحیم کاری را بررسی می کند. ماشینهای جابجایی PCB تماس دستی را کاهش میدهند و بردها را روان نگه میدارند. فناوری اطلاعات و ارتباطات به مشتریان کمک می کند این ماشین ها را بر اساس اندازه برد، هدف خروجی، طرح کارگاه و نیازهای بازرسی مطابقت دهند.
| ویدئوی موفقیت مشتری
ICT از یک مشتری در ازبکستان برای پروژه بزرگ کارخانه الکترونیک پشتیبانی کرد. مشتری قصد داشت مادربردهای کامپیوتری، SSD، محصولات مرتبط با حافظه و سایر مجموعه های الکترونیکی تولید کند. ICT در طول ارتباطات اولیه به پروژه ملحق شد و از طریق نصب، اشکال زدایی و آزمایش تولید درگیر شد. خط SMT شامل یک چاپگر شابلون ICT-5151، چهار دستگاه قرار دادن SMT، اجاقهای جریان مجدد سری Lyra، سیستمهای جابجایی SPI، AOI و PCB بود. خط DIP شامل درج دستی، تجهیزات درج فرم عجیب و غریب JUKI، لحیم کاری موجی ICT-Acrab350 و سیستم های نوار نقاله بود. پس از اجرای آزمایشی، مشتری بازخورد خوبی در مورد پاسخ ICT، پشتیبانی آموزشی، کیفیت تجهیزات و هماهنگی کامل خط تولید داد.
| خدمات و پشتیبانی آموزشی
برای پروژه ماشین مونتاژ LED Bulb SMT، ICT ابتدا محصول LED مشتری و طرح تولید را مطالعه می کند. تیم ما اندازه PCB، طراحی برد درایور، بسته اجزا، خروجی هدف، فرآیند لحیم کاری، روش بازرسی و فضای کارخانه را بررسی می کند. پس از رسیدن خط، مهندسان می توانند از قرار دادن تجهیزات، اتصال خط، بررسی ابزار، آماده سازی نرم افزار و تولید آزمایشی پشتیبانی کنند. آموزش حول فرآیند SMT کامل ترتیب داده شده است. اپراتورها یاد می گیرند که چگونه چاپ خمیر لحیم کاری، قرار دادن، دمای جریان مجدد، قضاوت AOI و انتقال برد را کنترل کنند. این به تیم مشتری کمک می کند تا خط تولید را به عنوان یک فرآیند درک کند. همچنین مدیریت تولید اولیه را آسانتر میکند و اطمینان عملیات روزانه را بهبود میبخشد.
| بازخورد مشتری
مشتریان در تولید روشنایی LED اغلب بر خروجی پایدار، خطر نقص کم و عملیات ساده خط تمرکز می کنند. فناوری اطلاعات و ارتباطات از این اهداف با کمک به مشتری برای بررسی فرآیند کامل، نه تنها یک دستگاه، پشتیبانی می کند. اگر PCB لامپ LED دارای مشکل لحیم کاری یا قرارگیری باشد، دلیل آن ممکن است ناشی از چاپ خمیر، تنظیم فیدر، تشخیص مولفه، دمای جریان مجدد یا تنظیمات AOI باشد. مهندسان فناوری اطلاعات و ارتباطات به بررسی مرحله به مرحله این نکات در هنگام راه اندازی و آموزش کمک می کنند. مشتریان برای این پشتیبانی عملی ارزش قائل هستند زیرا در زمان تولید آزمایشی صرفه جویی می کند. برای یک ماشین مونتاژ SMT برای پروژه PCB لامپ LED، راهنمایی واضح می تواند به تیم محلی کمک کند تا سریعتر به تولید پایدار برسد.
| گواهینامه ها و استانداردها
ICT پروژه های کامل خط SMT را با اسناد با کیفیت، سوابق تحویل و کنترل بسته بندی صادراتی آماده می کند. راه حل کامل خط تولید می تواند از الزامات رایج مانند CE، RoHS، ISO9001 و مواد ثبت اختراع مرتبط پشتیبانی کند. قبل از ارسال، تیم ما تجهیزات، لوازم جانبی، قطعات یدکی، کابلها، فایلهای نرمافزار، لیست بستهبندی، برچسبها و محافظ کیس چوبی را بررسی میکند. برای خطوط تولید لامپ LED، این مرحله مفید است زیرا ممکن است پروژه شامل ماشین آلات و لوازم جانبی کوچک زیادی باشد. هر مورد گم شده می تواند بر زمان نصب تاثیر بگذارد. فرآیند بررسی ICT به مشتریان کمک میکند تا محموله کاملتری دریافت کنند، تأخیرهای پروژه را کاهش دهند و تنظیمات کارخانه را با سوابق واضحتر آماده کنند.
| درباره شرکت و کارخانه ICT
فناوری اطلاعات و ارتباطات به تولیدکنندگان لوازم الکترونیکی کمک میکند تا خطوط تولیدی برای روشنایی LED، الکترونیک قدرت، محصولات مصرفی، الکترونیک خودرو، دستگاههای ارتباطی، بردهای کنترل صنعتی و محصولات مرتبط با رایانه بسازند. محدوده راه حل ما شامل تجهیزات SMT، DIP، پوشش، توزیع، لحیم کاری، بازرسی، تمیز کردن و جابجایی PCB می شود. برای کارخانههای لامپهای LED، ICT میتواند از بارگیری PCB، چاپ خمیر لحیم کاری، قرار دادن، جریان مجدد، بازرسی تا تخلیه و بعداً اتصال مونتاژ پشتیبانی کند. بیش از 1700 مشتری در بیش از 80 کشور با ICT در پروژه های مختلف کارخانه کار کرده اند. با آزمایش تولید، خدمات مهندسی، پشتیبانی نصب در خارج از کشور، و راهنمایی فنی طولانی مدت، ICT به مشتریان کمک می کند تا برنامه های تجهیزات را به خطوط تولید واقعی تبدیل کنند.
