I.C.T-V5000H
I.C.T
| مقدار: | |
|---|---|

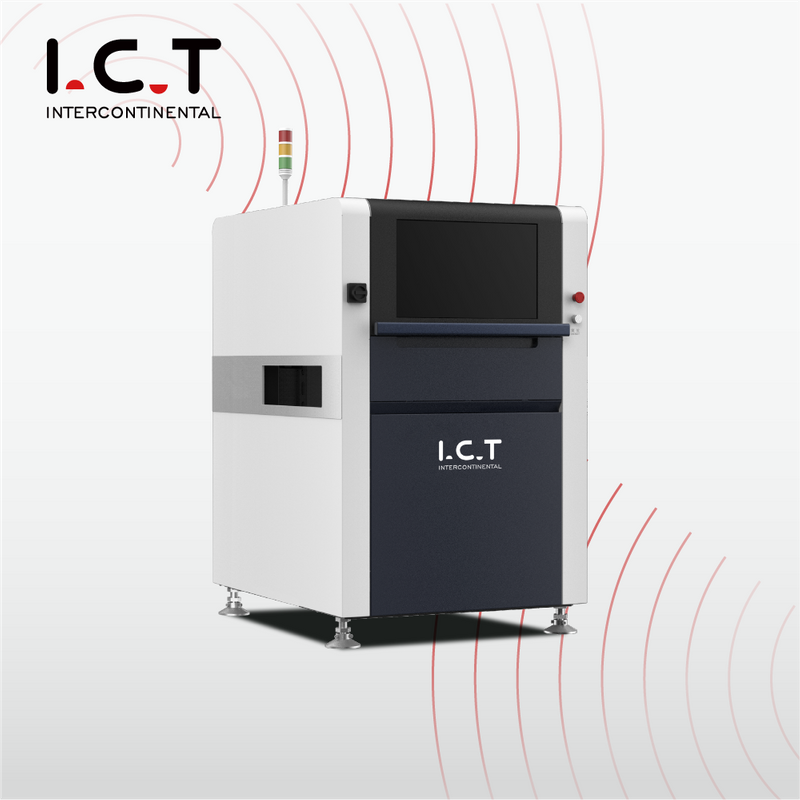

ماشین PCBA AOI آنلاین با سرعت بالا سیستم های بازرسی
1. عملکرد جمع آوری و ذخیره سازی خودکار LOG، عملکرد هشدار / زنگ هشدار NG، برنامه نویسی و اشکال زدایی از راه دور.
2. توانایی بازرسی: ناکافی، کوتاه، سوراخ لحیم، پین پوشش لحیم، آلودگی، عدم تراز، قسمت گم شده، کج، بیلبورد، نصب در کنار، واژگونی، قسمت اشتباه، آسیب دیده، شناور، قطبیت، لحیم کاری کاذب، لحیم کاری خالی، چسب بیش از حد و غیره.
3. Perfect SPC اطلاعات NG را به صورت آفلاین جمع آوری می کند و انواع جداول تولید را به صورت خودکار تولید می کند.
4. عملکرد مرکز کنترل بالغ، رابط نرم افزاری روشن.
5. پایداری خوب(GR&R<10% @6 Sigma,CPK>1.33(دقت انحراف تست کمتر از ±0.25mm.
6. حرکت دوربین، نوار نقاله ثابت در طول آزمایش.7. PCB warpage conpensation: کل کالیبراسیون جبران علامت گذاری، جبران قاب موقعیت جزء.
| مدل | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| دوربین | دوربین دیجیتال صنعتی هوشمند 5M پیکسل |
| لنز | لنز تله مرکزی |
| سبک | چراغ LED 4 رنگ، RGB+W |
| مورد بازرسی | تست قطعات، تست لحیم کاری |
| کامپوننت کوچک | 01005chip، آی سی 0.3 pitch و شکل خاص |
| سیستم عامل | ویندوز 7 |
| اندازه PCB | 50 * 50 ~ 510 * 600 میلی متر |
| ضخامت PCB | 0.3 ~ 6.0 میلی متر |
| Warpage PCB | ± 3.0 میلی متر |
| وزن PCB | حداکثر: 3 کیلوگرم |
| ارتفاع PCB | بالا: 25 میلی متر، پایین: 45 میلی متر قابل تنظیم |
| درایور X/Y | درایور سروو AC، دقت تکرار 0.01 میلی متر |
| سکو | سنگ گرانیت |
| قدرت | AC220 50/60 هرتز، 5 آمپر |
| هوای فشرده | 0.4 ~ 0.6 مگاپاسکال |
| وزن | 750 کیلوگرم |
| بعد، ابعاد، اندازه | 940*1360*1500mm (به استثنای نور) |
دستگاه aoi، بازرسی aoi، بازرسی نوری، سیستم aoi، دستگاه smt aoi، دستگاه بازرسی aoi
