I.C.T
| مقدار: | |
|---|---|

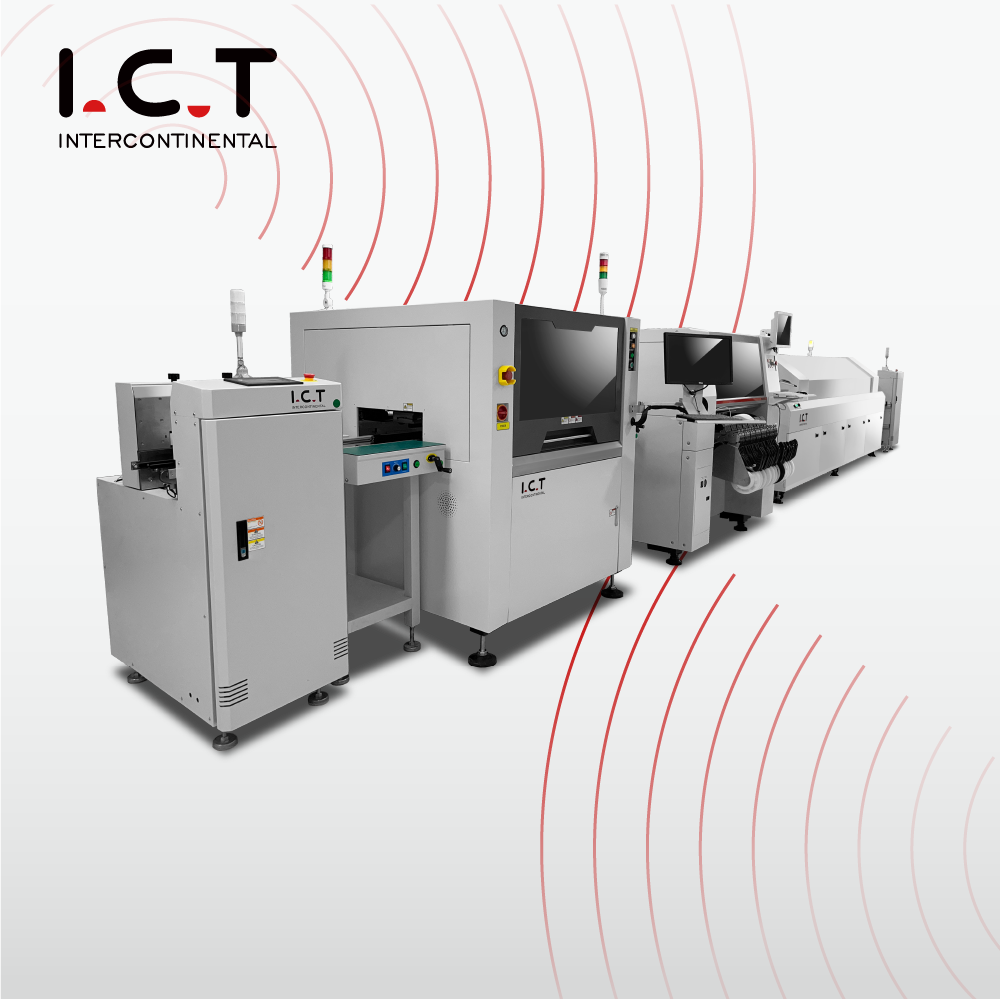

خط تولید LED چندگانه SMT JUKI، خط مونتاژ PCB SMT، خط تولید لامپ LED با سرعت بالا برای فروش.
1. JUKI Pick and Place Machine
تیرانداز تراشه پیشرفته
دستگاه انتخاب و مکان سریع و انعطاف پذیر
نصب تراشه مدولار چند منظوره
دستگاه قرار دادن سریع انعطاف پذیر
| مدل | ماشین انتخاب و جانمایی JUKI RS-1R | |||
| مشخصات نوار نقاله | استاندارد | پسوند نوار نقاله 150 میلی متری، بالادست و پایین دست | پسوند نوار نقاله 250 میلی متری، بالادست و پایین دست | |
| اندازه گراز | حداقل | 50*50 میلی متر | ||
| 1 بافر | 650 * 370 میلی متر (گیره تک) | |||
| 950 * 370 میلی متر (گیره دوگانه) | 1100 * 370 میلی متر (بسته دوگانه) | 1200*370 میلی متر (گیره دوبل) | ||
| 3 بافر | 360×370 میلی متر | 500*370 میلی متر | 600*370 میلی متر | |
| ارتفاع جزء | 25 میلی متر | |||
| اندازه کامپوننت | 0201*1 ~ 74mm /150*50mm | |||
| سرعت قرار دادن | بهینه | 47000 CPH | ||
| IPC9850 | 31000 CPH | |||
| دقت قرار دادن | ±35μm (Cpk≥1) | |||
| ورودی های فیدر | حداکثر 112*2 | |||
2. چاپگر خمیر لحیم کاری
دقت موقعیتی بالا، دقت موقعیت یابی مکرر ± 0.01 میلی متر؛ دقت چاپ 0.025 میلی متر
پشتیبانی از چاپ چسب، کنترل خودکار راندمان تولید، کنترل کیفیت و صرفه جویی در هزینه تولید را بهبود می بخشد
کالیبراسیون خودکار PCB، فشار اسکاج قابل تنظیم، چاپ خودکار، تمیز کردن خودکار شابلون
| مدل | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500 (LED) |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| مسیر حمل و نقل | چپ-راست؛ راست-چپ؛ چپ-چپ; راست-راست | |||
| سیستم پشتیبانی | پین مغناطیسی / جدول بالا به پایین تنظیم / بلوک پشتیبانی | |||
| سیستم بستن | گیره جانبی، نازل خلاء، فشار Z جمع شونده خودکار | |||
| سر چاپگر | دو سر پرینت موتوری مستقل | |||
| Squeegee تایپ کنید | فولاد ضد زنگ (استاندارد)، پلاستیک | |||
| سیستم نظافت | خشک، مرطوب، وکیوم | |||
| بازرسی | بازرسی دو بعدی (استاندارد) | |||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | |||
| روش کنترل | کنترل کامپیوتر | |||
| ابعاد (میلی متر) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| وزن | تقریبا: 1250 کیلوگرم | تقریبا: 1300 کیلوگرم | تقریبا: 1300 کیلوگرم | تقریبا: 1800 کیلوگرم |
| مدل | I.C.T-5134 | I.C.T-6534 | I.C.T-1200 (LED) |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| ابعاد (میلی متر) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| وزن | تقریبا: 1250 کیلوگرم | تقریبا: 1300 کیلوگرم | تقریبا: 1500 کیلوگرم |
3. Reflow Sodering Oven
سیستم مدیریت شار موثر بالا
سیستم حفاظت از نیتروژن با ثبات بالا
سیستم خنک کننده با کارایی بالا
| مدل | L8 | L10 |
| ابعاد (L*W*H)mm | 5000x1250x1490 | 5800x1250x1490 |
| وزن | تقریبا 1600 کیلوگرم | تقریبا 1800 کیلوگرم |
| تعداد مناطق گرمایشی | بالا8/پایین8 | بالا10/پایین10 |
| طول مناطق گرمایشی | 3121 میلی متر | 3891 میلی متر |
| تنظیم عرض ریل | M (گزینه: A) | |
| حجم اگزوز | اگزوز 10M3/minx2 | |
| سیستم کنترل | PLC + کامپیوتر | |
| روش کنترل دما | PID + SSR | |
| عامل انتقال | زنجیر + مش | |
| تامین برق مورد نیاز است | 3 فاز، 380 ولت 50/60 هرتز | |
| قدرت برای گرم کردن | 55 کیلو وات | 64 کیلو وات |
| مصرف برق | 8 کیلو وات | 12 کیلو وات |
| زمان گرم شدن | حدود 25 دقیقه | |
| دما محدوده تنظیم | دمای اتاق - 300 درجه سانتیگراد | |
| ارتفاع نوار نقاله | 900+/-20mm | |
| محدوده سرعت نوار نقاله | 300 ~ 2000 میلی متر در مایل | |
| سمت ریل ثابت | جلو ثابت (گزینه: عقب ثابت) | |
| روش خنک کننده | موتور و فن هوای اجباری (استاندارد) | |
| مدل | Lyra 622 | لیرا 622N | Lyra 732/733 | Lyra 732N/ 733N |
| تعداد مناطق پیش گرمایش | 6 | 6 | 7 | 7 |
| تعداد مناطق اوج | 2 | 2 | 3 | 3 |
| حداکثر دمای لحیم کاری | پیش گرمایش مناطق 300 درجه سانتیگراد و مناطق اوج 350 درجه سانتی گراد | |||
| تعداد مناطق خنک کننده | 2 | 2 | 2 | 3 |
| عرض مش | استاندارد 440mm (گزینه 560 & 680mm) | |||
| عرض ریل | ریل تک: 50 - 460 میلی متر، گزینه: 50 - 686 میلی متر عرض دیگر در صورت درخواست. استاندارد Duo Rail: 50 - 290mm*2 | |||
| Dimensions | 5150*1400*1500 میلی متر | 5150*1400*1500 میلی متر | 5850*1400*1500 میلی متر | 6250*1400*1500 میلی متر |
| وزن | 2400 کیلوگرم | 2600 کیلوگرم | 2800 کیلوگرم | 3000 کیلوگرم |
سوالات متداول
