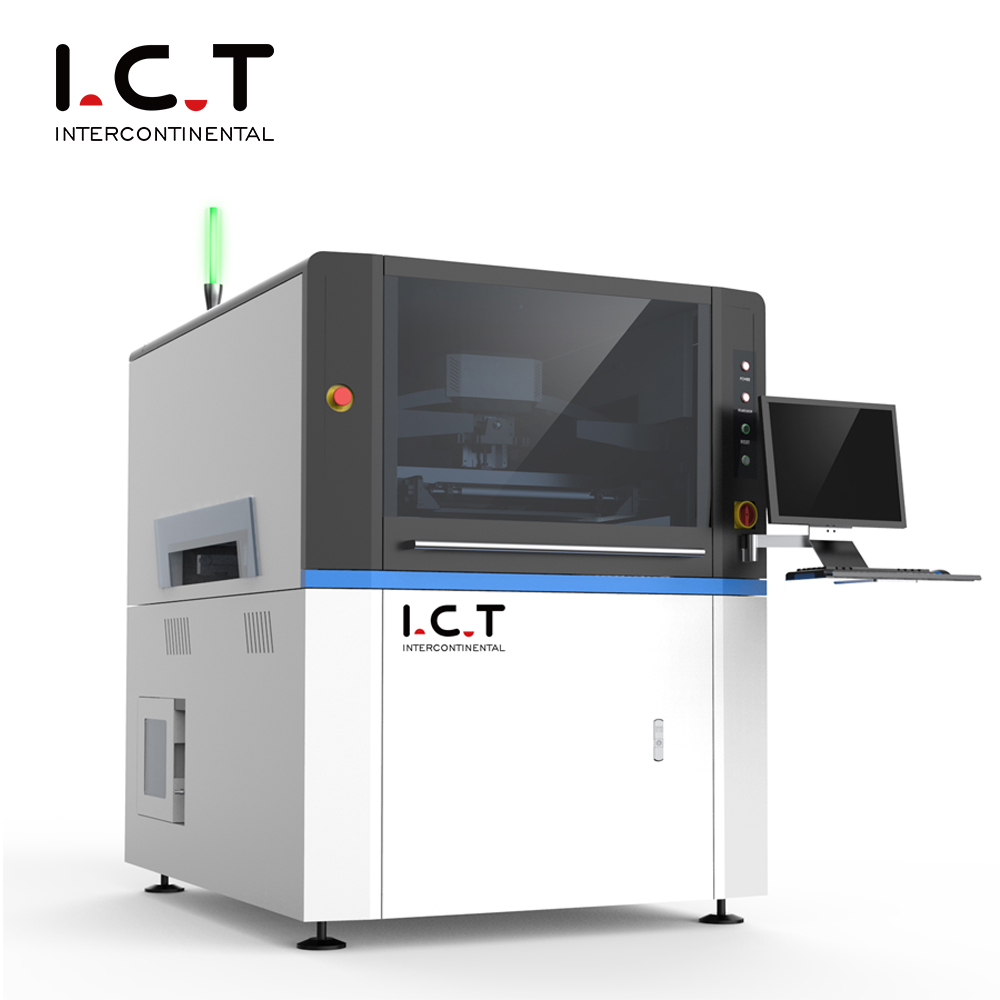

| چاپگر خمیر لحیم کاری تمام اتوماتیک ICT-6534
چاپگر خمیر لحیم کاری تمام اتوماتیک ICT-6534 استاندارد جدید برای چاپ سریع و دقیق SMT است. یک چرخه را در کمتر از 7 ثانیه به پایان می رساند و محصولات را در کمتر از 5 دقیقه تغییر می دهد. این چاپگر خمیر لحیم کاری خودکار با اندازه های PCB از 50×50 میلی متر تا 650×340 میلی متر کار می کند و با تلویزیون LED، ست تاپ باکس، لوازم الکترونیکی خودرو و موارد دیگر کار می کند. بازرسی استاندارد دو بعدی مشکلات چاپ را فوراً پیدا می کند. تمیز کردن خشک، مرطوب یا جاروبرقی هر بار شابلون را کامل نگه می دارد. کاربران عاشق نرم افزار ساده ویندوز 10 و قطعات قوی ژاپنی-آلمانی هستند که سال ها دوام می آورند.
| نشان
طراحی ویژه پل باعث می شود که اسکاج حتی در سرعت بالا پایدار بماند. دو موتور پاناسونیک هر اسکاج را جداگانه کنترل می کنند. سنسورهای فشار بیدرنگ نیرو را بهطور خودکار متعادل میکنند، بنابراین هر تخته خمیر لحیم کاری عالی میگیرد.
درایوهای موتور PCB ها را تا 1500 میلی متر بر ثانیه به آرامی حرکت می دهند. گیره های جانبی یا تخته های جاروبرقی را بدون آسیب نگه می دارند. در صورت بروز مشکل، سنسورهای ضد برخورد خط را متوقف می کنند. جهت چپ-راست یا راست-چپ انتخاب آزاد است.
تمیز کردن خشک، مرطوب یا جاروبرقی را انتخاب کنید. سیستم اسپری مخصوص از الکل و کاغذ کمی استفاده می کند. موتور وکیوم قوی تمام خمیر را از سوراخ های شابلون پاک می کند. نرم افزار برای صرفه جویی در هزینه، مصرف کاغذ را محاسبه می کند.
| مشخصات
| مدل | ICT-4034 | ICT5134 | ICT-5151 |
| اندازه قاب (میلی متر) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| اندازه PCB (میلی متر) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| جهت حمل | چپ راست ؛ راست چپ ؛ چپ چپ ؛ راست | ||
| سیستم پشتیبانی | پین مغناطیسی/جدول تنظیم شده/پشتیبانی | ||
| سیستم بستن | بستن جانبی (نازل خلاء، فشار Z جمع شونده خودکار گزینه ای است) | ||
| سر چاپگر | دو سر پرینت موتوری مستقل | ||
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | ||
| سیستم نظافت | خشک ، مرطوب ، خلاء | ||
| بازرسی | بازرسی دو بعدی (استاندارد) | ||
| منبع تغذیه | AC: 10 ± 220٪، 50/60 هرتز، 3 کیلووات | ||
| روش کنترل | کنترل کامپیوتر | ||
| بعد (میلی متر) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| مدل | ICT-6534 | ICT-6561 | ICT-9060 |
| اندازه قاب (میلی متر) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| اندازه PCB (میلی متر) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| بعد (میلی متر) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ICT دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
یکپارچگی مفصل لحیم کاری داخلی را بررسی می کند و عیوب پنهان را تشخیص می دهد. | |
| دستگاه تمیز کردن SMT | برای تمیز کردن PCB ها، شابلون ها، فیکسچرها، نازل ها و غیره استفاده می شود. |
| دستگاه برش PCB | PCBA را به محصول نهایی برش دهید |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: ماشین علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| مطالعه موردی موفقیت مشتری

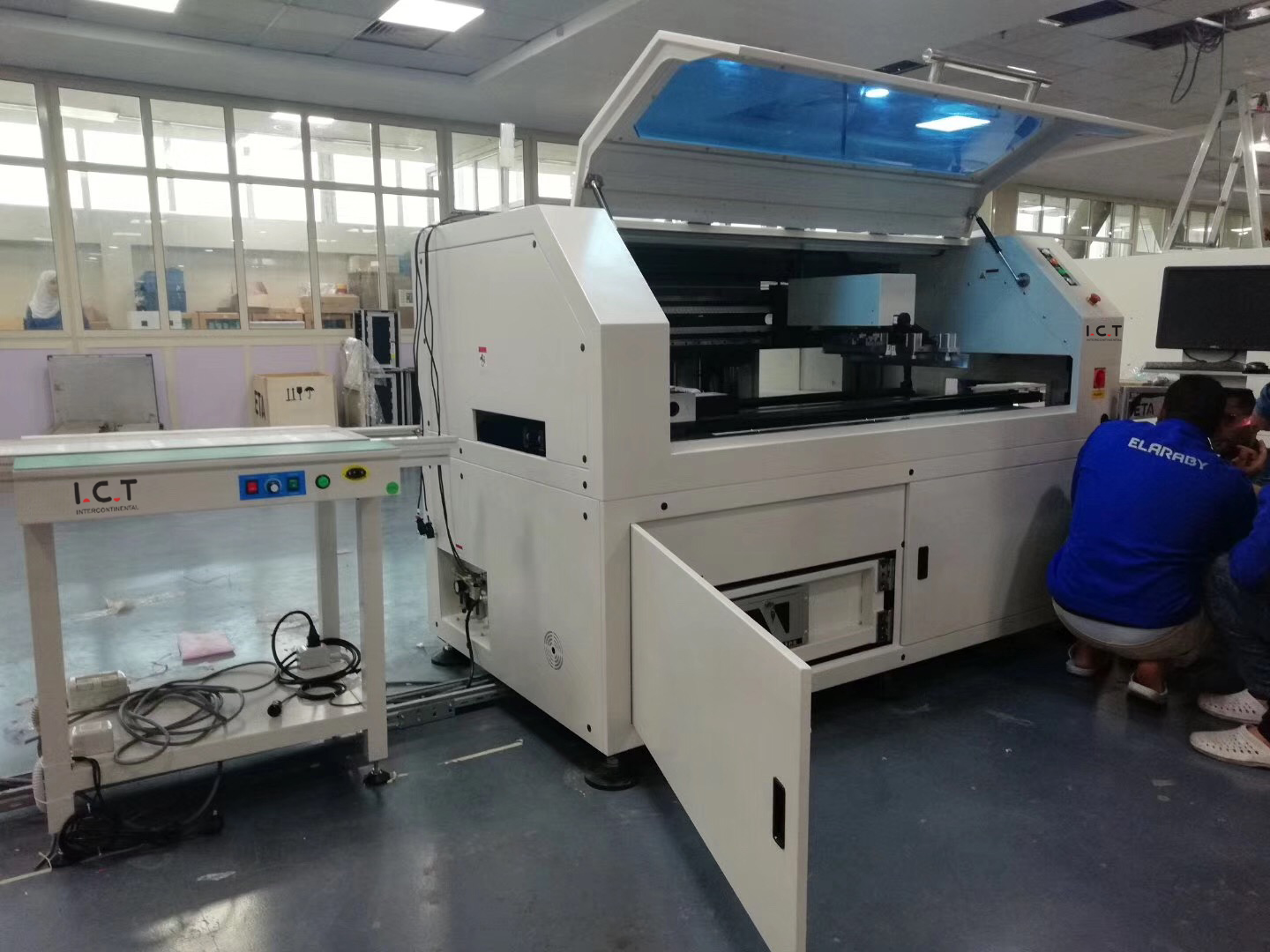

در تاجیکستان، مهندسان ما برای نصب دو خط کامل SMT، یک خط DIP، یک خط پوشش، یک خط توزیع و یک خط مونتاژ لامپ LED به یک کارخانه روشنایی LED رفتند. این ویدئو تخلیه ایمن، راه اندازی سریع دستگاه، سه روز تمرین عملی و اولین لامپ های LED عالی را نشان می دهد که از خط خارج می شوند. چاپگر خمیر لحیم کاری LED SMT در روز اول به بازده پاس اول 99.9 درصد رسید. مالک گفت: سرعت تولید 40 درصد افزایش یافته و میزان نقص تقریباً به صفر رسیده است.
| خدمات جهانی و پشتیبانی آموزشی
ICT مهندسین مجرب را برای نصب، آموزش و راه اندازی به کارخانه شما می فرستد. ما کمک آنلاین رایگان 24 ساعته و خدمات در محل را در 72 کشور ارائه می دهیم. کلاس های آموزشی رایگان منظم در چین تیم شما را به روز نگه می دارد. قطعات یدکی در همان روز از هشت انبار جهانی ارسال می شود.
| نظرات مشتریان
'مهندسان روز بعد آمدند و همه چیز را ظرف دو ساعت تعمیر کردند - فوق العاده سریع!' 'چاپگر خمیر لحیم کاری تمام اتوماتیک هرگز متوقف نمی شود؛ زمان کار 99٪ است!' 'جعبه های چوبی و قاب های فولادی از ماشین ها در طول حمل و نقل طولانی محافظت می کنند.' 'آموزش واضح بود؛ کارگران جدید پس از سه روز خط را به تنهایی اجرا می کنند.'
| گواهینامه ها و استانداردها
ICT دارای CE، RoHS، ISO9001 و بیش از 50 پتنت است. هر چاپگر خمیر لحیم کاری تمام اتوماتیک قبل از ارسال، آزمایش 48 ساعته بارگذاری کامل را پشت سر می گذارد. گزارشهای مستقل CeTaQ دقت تکرار ± 0.01 میلیمتر را بارها و بارها ثابت میکنند.
| درباره شرکت ICT و کارخانه ما
فناوری اطلاعات و ارتباطات در سال 2012 شروع به کار کرد و اکنون 89 کارمند در کارخانه های مدرن 12000 متر مربعی استخدام می کند. ما ماشین آلات خود را با کنترل کیفیت دقیق در هر مرحله طراحی و می سازیم. بیش از 1600 مشتری در 72 کشور برای خطوط کامل کلید در دست به ما اعتماد دارند. رشد سریع هر ساله از خدمات صادقانه و کیفیت برتر ناشی می شود. ما مشتاقانه منتظریم تا خط بعدی SMT شما را با هم بسازیم.
