چرا اکثر کوره های Reflow در SMT بدون سرب شکست می خورند – راهنمای عملی برای کیفیت پایدار و بازگشت سرمایه

در تولید SMT بدون سرب ، گرانترین اشتباه اغلب اشتباهی است که نمی توانید ببینید.

بسیاری از تولیدکنندگان فقط پس از شروع تولید متوجه این موضوع می‌شوند: خط در طول آزمایش‌ها به آرامی کار می‌کند، اما با شروع تولید در مقیاس کامل، بازده شروع به نوسان می‌کند، نقص‌ها بدون دلایل روشن ظاهر می‌شوند و هزینه‌های دوباره کاری بی‌سر و صدا افزایش می‌یابد. چیزی که آن را بدتر می کند این است که مشکل اغلب اشتباه تشخیص داده می شود. ابتدا چاپ، قرار دادن یا مواد مورد سرزنش قرار می گیرد - در حالی که مشکل واقعی بیشتر در خط است.

در واقعیت، کوره جریان مجدد اغلب به منبع پنهان ناپایداری در فرآیندهای بدون سرب تبدیل می شود. بر خلاف تولید سنتی سرب قلع، لحیم کاری بدون سرب در یک پنجره فرآیند بسیار باریک عمل می کند، جایی که حتی تغییرات جزئی در دما، جریان هوا یا پایداری حمل و نقل می تواند مستقیماً بر کیفیت اتصال لحیم کاری تأثیر بگذارد. این بدان معناست که انتخاب یک اجاق گاز مجدد دیگر یک تصمیم ساده برای تجهیزات نیست. این یک عامل حیاتی است که ثبات عملکرد، قابلیت اطمینان طولانی مدت و در نهایت سودآوری تولید را تعیین می کند.

1. چرا اکثر کوره های Reflow در SMT بدون سرب از کار می افتند

1.1. علائم شکست معمول در تولید واقعی

تیم های تولید اغلب متوجه همان الگوی خسته کننده می شوند: همه چیز تحت کنترل به نظر می رسد - تا زمانی که اینطور نباشد.

در طول دوره های آزمایشی یا دسته های کوچک، نتایج پایدار به نظر می رسد. اما هنگامی که تولید بدون سرب در مقیاس کامل شروع می شود، بازده شروع به کاهش می کند. بازده عبور اول ممکن است از 98٪ به 92٪ بین شیفت ها کاهش یابد، حتی زمانی که مواد، اپراتورها و تنظیمات بدون تغییر باقی می مانند.

در همان زمان، نقص ها شروع به خودنمایی می کنند به روش هایی که توضیح آنها دشوار است. بسته‌های BGA و QFN علیرغم نمایه‌های "قابل قبول" نرخ‌های خالی بالاتر یا خیس شدن ناقص را نشان می‌دهند. سیستم‌های AOI شروع به علامت‌گذاری عیوب بیشتری می‌کنند - اجزای کج، لحیم کاری ناکافی، یا مشکلات تراز - که بسیاری از آنها بعداً به جای قرار دادن به لحیم کاری بازمی‌گردند. در دستگاه های ریز، سنگ قبر، عیوب سر در بالش و شکل های ناهماهنگ فیله بیشتر می شود.

آنچه این مسائل را به ویژه چالش برانگیز می کند این است که از یک الگوی روشن پیروی نمی کنند. آنها ظاهر می شوند، ناپدید می شوند و دوباره ظاهر می شوند - ایجاد عدم اطمینان در طبقه تولید. در بیشتر موارد، این علائم به یک مشکل اساسی اشاره می کند: کوره جریان مجدد دیگر سطح پایداری حرارتی مورد نیاز فرآیندهای بدون سرب را حفظ نمی کند.

در شرایط واقعی تولید، این به طور مستقیم به نرخ‌های ضایعات بالاتر، افزایش ساعات کار مجدد و ارسال‌های با تاخیر تبدیل می‌شود. با گذشت زمان، حتی بی‌ثباتی کوچک نیز می‌تواند منجر به هزاران دلار زیان ماهانه پنهان شود - به‌ویژه زمانی که نقص‌ها از شناسایی فرار می‌کنند و منجر به شکایات مشتری یا بازگشت میدانی می‌شوند.

1.2. چرا این مسائل اغلب اشتباه تشخیص داده می شوند؟

وقتی مشکلاتی به وجود می‌آیند، تیم‌ها به طور طبیعی روی خط مقدم تمرکز می‌کنند. چاپ خمیر لحیم کاری، طراحی شابلون و دقت چیدن و جاسازی معمولاً اولین مظنونین هستند. مهندسان حجم خمیر را تنظیم می‌کنند، تراز دقیق را تنظیم می‌کنند، یا فیدرها را مجددا کالیبره می‌کنند - اما این مشکلات همچنان ادامه دارد.

دلیل آن ساده است: مشکل واقعی اغلب بعداً، در حین جریان مجدد رخ می دهد. تغییرات دما در برد مدار چاپی، انتقال حرارت ناسازگار، یا جابجایی تدریجی عملکرد در داخل کوره می‌تواند باعث ایجاد عیوب شود که تنها پس از لحیم کاری قابل مشاهده است.

از آنجایی که جریان مجدد فرآیند حرارتی نهایی است، تأثیر آن اغلب اشتباه گرفته می شود. نقص ها در انتها ظاهر می شوند، اما علت اصلی آنها در پایداری و عملکرد کنترل کوره پنهان است. بدون پروفایل حرارتی دقیق و داده های پایداری طولانی مدت، بسیاری از تیم ها در نهایت مشکل اشتباه را حل می کنند - سرمایه گذاری زمان و منابع برای تنظیماتی که هرگز منبع واقعی بی ثباتی را بررسی نمی کنند.

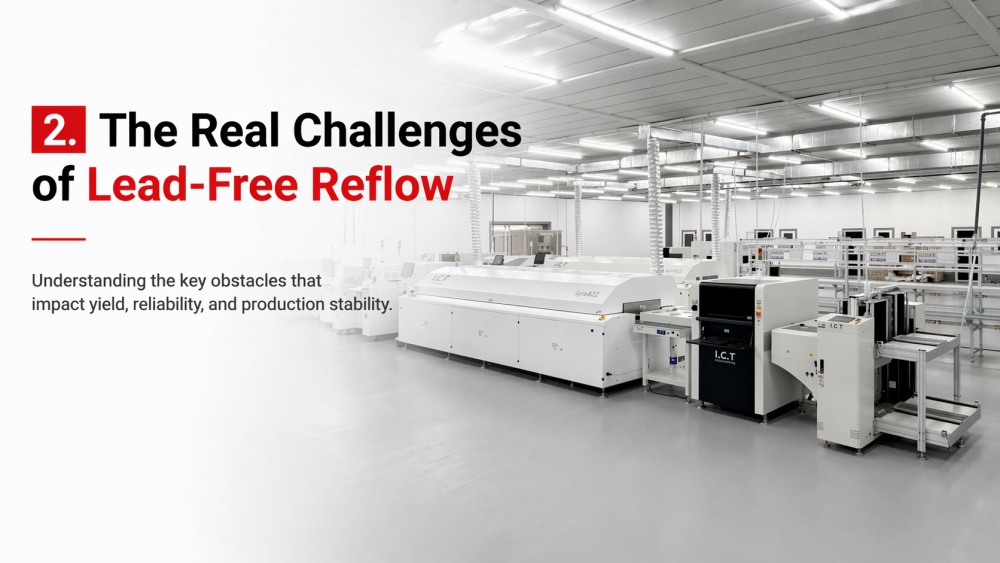

2. چالش های واقعی جریان بدون سرب

جریان مجدد بدون سرب به دلیل پیچیده بودن فرآیند شکست نمی خورد - شکست می خورد زیرا حاشیه خطا بسیار کم می شود.

آنچه قبلاً یک فرآیند قابل مدیریت در تولید سرب قلع بود، اکنون به کنترل بسیار شدیدتری نیاز دارد. تغییرات کوچکی که زمانی قابل قبول بودند، اکنون می توانند مستقیماً بر عملکرد، قابلیت اطمینان و عملکرد بلند مدت تأثیر بگذارند. برای بسیاری از تولیدکنندگان، چالش درک نکردن فرآیند است - کنترل مداوم آن در شرایط واقعی تولید.

2.1. پنجره باریک فرآیند و ریسک بازده

در لحیم کاری بدون سرب، پنجره عملیات ایمن به طور قابل توجهی باریک تر می شود. با دمای مایع در حدود 217 درجه سانتیگراد و دمای اوج اغلب به 240 تا 250 درجه سانتیگراد، حاشیه قابل استفاده بین گرمای ناکافی و گرمای بیش از حد می تواند تا 15 تا 20 درجه سانتیگراد کاهش یابد.

در تئوری، به نظر می رسد این قابل کنترل است. در عمل، اینجاست که بسیاری از مشکلات شروع می شود.

حتی انحرافات کوچک - مانند تغییرات ± 2 درجه سانتیگراد در PCB - می تواند منجر به نتایج ناپایدار شود. برخی از مفاصل ممکن است به طور کامل دوباره جریان نداشته باشند، در حالی که برخی دیگر رشد بین فلزی بیش از حد یا استرس اجزا را تجربه می کنند. زمان بالای مایع نیز حیاتی می شود: خیلی کوتاه منجر به خیس شدن ضعیف می شود، در حالی که خیلی طولانی قابلیت اطمینان مفصل را کاهش می دهد.

مشکل اصلی این نیست که یک بار به نمایه درست برخورد کنید - بلکه حفظ آن به طور مداوم، شیفت پس از شیفت، محصول به محصول است. هنگامی که یک کوره نتواند این پنجره باریک را با ثبات نگه دارد، بازده عبور اول غیرقابل پیش بینی می شود و عیوب بدون الگوهای واضح ظاهر می شوند.

2.2. محدودیت های اکسیداسیون و خیس شدن

دماهای بالاتر در فرآیندهای بدون سرب، اکسیداسیون را تسریع می‌کند، به‌ویژه در پدهای در معرض دید و سرب‌های اجزا. در عین حال، آلیاژهای بدون سرب ذاتاً در مقایسه با لحیم کاری قلع سرب سنتی عملکرد مرطوب کنندگی ضعیف تری دارند.

این ترکیب یک چالش مضاعف ایجاد می کند.

در محیط های جریان مجدد هوا، شار باید سخت تر کار کند تا اکسیدها را حذف کند و خیس شدن مناسب را فراهم کند. در نتیجه، سازندگان اغلب مفاصل لحیم کاری کسل کننده یا ناهموار، افزایش تخلیه در بسته های BGA و کاهش استحکام مکانیکی را مشاهده می کنند. در برخی موارد، فعالیت شار تهاجمی‌تر نیز می‌تواند سطوح باقی‌مانده بالاتری را بر جای بگذارد و نگرانی‌های اضافی در تمیز کردن یا قابلیت اطمینان ایجاد کند.

این مسائل همیشه فوراً قابل مشاهده نیستند، اما مستقیماً بر قابلیت اطمینان محصول در درازمدت تأثیر می‌گذارند - به ویژه در خودروسازی، پزشکی و سایر برنامه‌های با قابلیت اطمینان بالا که در آن خرابی یک گزینه نیست.

2.3. حساسیت به PCB و تغییرات اجزا

همه بردها در جریان مجدد یکسان رفتار نمی کنند - و فرآیندهای بدون سرب این موضوع را آشکارتر می کند.

تفاوت در ضخامت PCB، توزیع مس و جرم حرارتی اجزا می تواند به طور قابل توجهی بر جذب گرما تأثیر بگذارد. یک تخته چندلایه سنگین با صفحات زمینی بزرگ، بسیار متفاوت از یک مجموعه نازک یا ترکیبی با تکنولوژی گرم می شود.

تحت یک پنجره فرآیند باریک، مدیریت این تفاوت ها سخت تر می شود. کوره هایی با یکنواختی حرارتی محدود ممکن است نقاط داغ و نقاط سرد را در سراسر یک تخته ایجاد کنند. این می تواند منجر به تاب برداشتن، سنگ قبر کردن اجزای کوچک یا لحیم کاری ناکافی در بسته های بزرگتر شود.

در تولید روزانه، این اغلب به صورت تنظیمات ثابت نمایه هنگام تعویض محصولات نشان داده می شود - کاهش سرعت تغییرات و افزایش خطر خطای انسانی. بدون جبران حرارتی قوی و عملکرد پایدار تحت بارهای مختلف، حفظ کیفیت ثابت به‌جای یک فرآیند کنترل‌شده، به یک چالش مداوم تبدیل می‌شود.

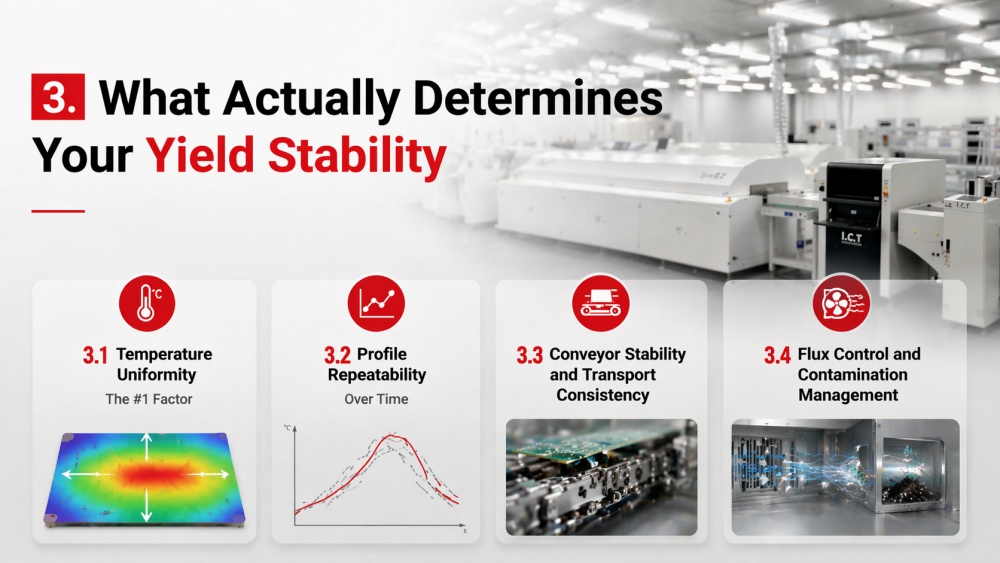

3. در واقع چه چیزی ثبات عملکرد شما را تعیین می کند

در این مرحله، اکثر تولیدکنندگان از قبل چالش‌های جریان مجدد بدون سرب را درک کرده‌اند.
سوال واقعی می شود:

چرا برخی از خطوط بازده پایدار را حفظ می کنند، در حالی که برخی دیگر در شرایط مشابه به نوسان ادامه می دهند؟

این تفاوت معمولاً از مواد یا اپراتورها ناشی نمی شود - این تفاوت به این دلیل است که چگونه کوره جریان مجدد چند فاکتور مهم در تولید واقعی را کنترل می کند.

3.1. یکنواختی دما (عامل شماره 1)

اگر یک عامل وجود داشته باشد که مستقیماً بر عملکرد در جریان مجدد بدون سرب تأثیر بگذارد، یکنواختی دما است.

در تولید واقعی، رسیدن به حداکثر دمای مورد نظر کافی نیست. کل PCB باید به طور یکنواخت - در عرض، در طول آن، و از طریق تراکم اجزای مختلف گرم شود.

کوره‌های با کارایی بالا معمولاً دلتا-T را در دمای 2 تا 3 درجه سانتی‌گراد، حتی تحت بار کامل، حفظ می‌کنند. سیستم‌های سطح پایین اغلب فقط در طول آزمایش‌های خالی از این استاندارد برخوردارند، اما پس از معرفی تخته‌های متراکم یا پانل‌های متعدد با مشکل مواجه می‌شوند.

نتیجه ظریف اما حیاتی است: یک قسمت از برد ممکن است به درستی جریان پیدا کند، در حالی که قسمت دیگر کمتر از حد گرم یا بیش از حد گرم می شود. این ناسازگاری ها منجر به نقص هایی می شود که تصادفی به نظر می رسند اما در واقع سیستماتیک هستند.

برای تولیدکنندگان، این بدان معنی است که یک نمایه ممکن است بسته به نوع تخته، شرایط بارگیری یا حتی موقعیت روی نوار نقاله، نتایج متفاوتی ایجاد کند. یکنواختی واقعی تضمین می کند که یک نمایه معتبر در سناریوهای مختلف تولید قابل اعتماد باقی بماند - کاهش تنظیمات، صرفه جویی در زمان و تثبیت بازده.

3.2. قابلیت تکرار پروفایل در طول زمان

یک بار رسیدن به یک پروفایل خوب کار سختی نیست. حفظ آن در طول زمان جایی است که بسیاری از کوره ها از کار می افتند.

در تولید مداوم، سیستم های حرارتی در معرض تغییر بارها، شرایط محیطی و آلودگی های داخلی تدریجی قرار دارند. بدون سیستم‌های کنترل قوی، منحنی دمای واقعی شروع به حرکت می‌کند - اغلب بدون اینکه بلافاصله متوجه آن شود.

به همین دلیل است که تکرارپذیری بیش از اوج عملکرد مهم است. یک فر پایدار همان مشخصات حرارتی را امروز، هفته آینده و ماه‌ها بعد در تنظیمات یکسان ارائه می‌کند.

وقتی تکرارپذیری ضعیف است، مهندسان مجبور به اعتبارسنجی مجدد دائمی می شوند. نمایه‌ها باید مرتباً بررسی شوند، تنظیمات کوچک تبدیل به یک امر عادی می‌شوند، و از دست دادن عملکرد به‌جای ناگهانی به‌تدریج ظاهر می‌شود - ردیابی علت اصلی را دشوارتر می‌کند.

تکرار قابل اطمینان به سیستم های گرمایش پایدار، کنترل دقیق PID و حداقل تأثیر خارجی از عواملی مانند جذب حرارت نوار نقاله یا تجمع بقایای شار بستگی دارد.

3.3. پایداری نوار نقاله و ثبات حمل و نقل

عملکرد نوار نقاله اغلب نادیده گرفته می شود، اما مستقیماً بر قوام حرارتی و کیفیت اتصال لحیم کاری تأثیر می گذارد.

در مرحله بحرانی مایع، حتی ارتعاش جزئی یا تغییر سرعت می تواند باعث جابجایی اجزا شود. این حرکات معمولاً آنقدر کوچک هستند که در طول تولید قابل مشاهده نیستند، اما بعداً به عنوان مشکلات تراز یا نقص لحیم که توسط AOI شناسایی می شوند، قابل مشاهده می شوند..

در بسیاری از موارد، چیزی که به نظر می رسد یک مشکل قرار دادن است، در واقع ناشی از بی ثباتی در طول انتقال جریان مجدد است.

یک سیستم نوار نقاله با طراحی خوب سرعت ثابت، حداقل لرزش و پشتیبانی مناسب را برای انواع مختلف تخته حفظ می کند. برای PCBهای سنگین یا بزرگتر، پشتیبانی مرکزی از افتادگی جلوگیری می کند، که می تواند توزیع گرما را تغییر دهد و منجر به نتایج لحیم کاری ناهموار شود.

حمل و نقل پایدار تضمین می کند که هم پروفیل های حرارتی و هم موقعیت اجزا ثابت باقی می مانند - از بین بردن یک منبع مشترک از عیوب "غیرقابل توضیح".

3.4. کنترل شار و مدیریت آلودگی

با گذشت زمان، بخارات شار در داخل محفظه جریان مجدد جمع می شوند. اگر به درستی مدیریت نشود، این تجمع شروع به تأثیر بر جریان هوا، دقت سنسور و راندمان گرمایش کلی می کند.

تاثیر تدریجی اما قابل توجه است. الگوهای جریان هوا تغییر می کند، انتقال حرارت کمتر قابل پیش بینی می شود و کنترل دما شروع به تغییر می کند. این تغییرات به ندرت باعث ایجاد آلارم های فوری می شود اما به آرامی ثبات فرآیند را کاهش می دهد.

سیستم‌های مدیریت شار مؤثر به‌طور مداوم باقیمانده‌ها را جمع‌آوری و حذف می‌کنند و از انباشتگی قبل از تأثیرگذاری بر عملکرد جلوگیری می‌کنند. در ترکیب با طرح‌های تمیز کردن با دسترسی آسان، این امکان می‌دهد تا تعمیر و نگهداری به سرعت و بدون توقف طولانی مدت انجام شود.

برای تولیدکنندگان، این به معنای حفظ رفتار حرارتی ثابت در چرخه‌های تولید طولانی‌تر، کاهش تغییرات غیرمنتظره فرآیند و اجتناب از وقفه‌های پرهزینه تولید است.

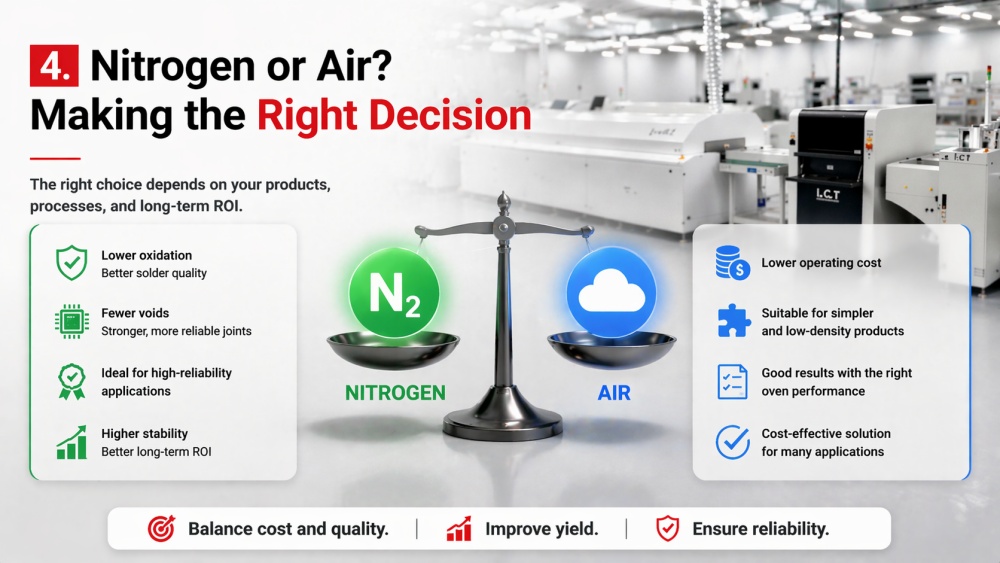

4. نیتروژن یا هوا؟ گرفتن تصمیم درست

برای بسیاری از تولیدکنندگان، این یک سوال فنی نیست - این یک تصمیم هزینه با عواقب طولانی مدت است.

نیتروژن اغلب به عنوان ارتقاء ارائه می شود. در واقع، این یک معامله است: هزینه عملیاتی بالاتر در ازای ثبات فرآیند و کیفیت لحیم کاری بهتر. سوال اصلی این نیست که آیا نیتروژن بهتر است یا خیر ، بلکه این است که آیا محصولات و شرایط تولید شما واقعاً به آن نیاز دارند یا خیر.

4.1. وقتی نیتروژن اختیاری نیست

در کاربردهای با قابلیت اطمینان بالا، نیتروژن به ندرت یک انتخاب است - این یک نیاز است.

صنایعی مانند خودروسازی، پزشکی و هوافضا، کیفیت اتصال لحیم کاری ثابت را تحت استانداردهای دقیق قابلیت اطمینان تقاضا می کنند. در این محیط‌ها، کنترل اکسیداسیون، به‌ویژه برای قطعات ریز و بسته‌های BGA حیاتی می‌شود.

نیتروژن به طور قابل توجهی سطح اکسیژن را در داخل محفظه جریان مجدد کاهش می دهد، رفتار خیس شدن را بهبود می بخشد، میزان خالی شدن فضای خالی را کاهش می دهد و اتصالات لحیم کاری قوی تر و سازگارتر ایجاد می کند. همچنین هنگام برخورد با مجموعه های دو طرفه یا تخته هایی با بارهای حرارتی ناهموار به تثبیت نتایج کمک می کند.

هنگامی که محصولات باید تست‌های چرخه حرارتی، ارتعاش یا قابلیت اطمینان میدان طولانی‌مدت را پشت سر بگذارند، حتی پیشرفت‌های کوچک در کیفیت لحیم کاری می‌تواند تفاوت قابل اندازه‌گیری ایجاد کند. در این موارد، نیتروژن یک هزینه اضافه نیست - این بخشی از تضمین انطباق و جلوگیری از خرابی های پرهزینه پس از حمل و نقل است.

4.2. زمانی که جریان هوا هنوز قابل قبول است

هر برنامه ای نیاز به نیتروژن ندارد.

برای بسیاری از لوازم الکترونیکی مصرفی، محصولات روشنایی LED، یا مجموعه‌های ساده‌تر با اجزای بزرگ‌تر و چگالی کمتر، جریان مجدد هوا می‌تواند نتایج پایدار و قابل قبولی را ارائه دهد - به شرطی که خود فر دارای یکنواختی حرارتی قوی و جریان هوای ثابت باشد.

کوره های هوای مدرن با کارایی بالا می توانند طیف وسیعی از کاربردهای بدون سرب را در صورت پیکربندی مناسب انجام دهند. با این حال، موفقیت به اعتبارسنجی در شرایط تولید واقعی بستگی دارد، نه فقط اجرای آزمایشی.

تولیدکنندگان باید به دقت شاخص هایی مانند کیفیت خیس شدن، نرخ خالی شدن و ثبات بلندمدت را کنترل کنند. اگر اینها ثابت بمانند، جریان مجدد هوا ممکن است راه حل مقرون به صرفه تری را بدون به خطر انداختن عملکرد محصول ارائه دهد.

4.3. هزینه در مقابل سود: آیا نیتروژن ارزشش را دارد؟

تصمیم در نهایت به اعداد بستگی دارد - نه فرضیات.

نیتروژن هزینه های مداوم از جمله مصرف گاز و تعمیر و نگهداری سیستم را معرفی می کند. با این حال، ضررهای پنهان را نیز کاهش می دهد: نقص کمتر، دوباره کاری کمتر، نرخ ضایعات کمتر و ادعاهای ضمانت کمتر.

در تولید با حجم بالا، حتی یک بهبود کوچک - مانند افزایش 2-5٪ در بازده پاس اول - می تواند به سرعت هزینه های نیتروژن را جبران کند. در مقابل، برای محصولات با چگالی کم یا کمتر بحرانی، بازگشت ممکن است محدود باشد.

یک رویکرد عملی ارزیابی بر اساس داده های تولید واقعی است. بازده، نرخ عیب و هزینه های دوباره کاری را با و بدون نیتروژن در تابلوهای نمایندگی مقایسه کنید. این تصویر واضح تری نسبت به اتکا به دستورالعمل های کلی ارائه می دهد.

بسیاری از اجاق‌های جریان مجدد مدرن انعطاف‌پذیری را برای جابه‌جایی بین حالت‌های هوا و نیتروژن ارائه می‌دهند و به تولیدکنندگان اجازه می‌دهند تنظیمات را بر اساس نوع محصول بهینه کنند. این رویکرد ترکیبی می تواند هزینه و کیفیت را به ویژه در محیط های تولید مختلط متعادل کند.

5. هزینه های پنهان پشت کوره ناپایدار جریان مجدد

برای بسیاری از تولیدکنندگان، بزرگترین اشتباه تمرکز بر روی قیمت خرید است.

در حقیقت، هزینه یک اجاق گاز مجدد آن چیزی نیست که شما از قبل پرداخت می‌کنید، بلکه هزینه‌ای است که هر روز به پرداخت آن ادامه می‌دهید. وقتی ثبات به خطر بیفتد، این هزینه ها به یکباره ظاهر نمی شوند. آنها بی سر و صدا در طول تولید، نگهداری و بازدهی انباشته می شوند و اغلب تا زمانی که قابل توجه باشند، مورد توجه قرار نمی گیرند.

5.1. انرژی و هزینه عملیاتی روزانه

یک کوره ناپایدار به ندرت کارآمد عمل می کند.

برای جبران یکنواختی حرارتی ضعیف یا اتلاف گرما، سیستم‌ها برای حفظ دمای مورد نظر انرژی بیشتری مصرف می‌کنند. مناطق ممکن است برای تثبیت نوسانات بیش از حد کار کنند و مصرف کلی انرژی را افزایش دهند.

حتی در جریان مجدد هوا، عایق بندی ناکارآمد و طراحی جریان هوا می تواند منجر به اتلاف حرارت قابل توجهی شود. در سیستم های نیتروژن، مصرف بیش از حد گاز ناشی از آب بندی یا کنترل ضعیف، هزینه بیشتری را افزایش می دهد.

به طور جداگانه، این تفاوت ها ممکن است کوچک به نظر برسند. با این حال، در طول عملیات مداوم، آنها می توانند به ده ها هزار دلار در سال در محیط های تولید بزرگتر تبدیل شوند.

5.2. تعمیر و نگهداری و خرابی غیرمنتظره

بی ثباتی اغلب به عنوان افزایش تقاضای تعمیر و نگهداری ظاهر می شود.

تجمع شار، رانش سنسور و فرسودگی بخاری به تدریج بر عملکرد تأثیر می گذارد و به تمیز کردن، کالیبراسیون مجدد و تعویض قطعه بیشتر نیاز دارد. این فعالیت ها نه تنها هزینه تعمیر و نگهداری را افزایش می دهند، بلکه برنامه های تولید را نیز قطع می کنند.

مهمتر از آن، خرابی غیرمنتظره تأثیر مالی مستقیم دارد.

هنگامی که یک کوره جریان مجدد متوقف می شود، کل خط SMT با آن متوقف می شود. کار ادامه دارد، سفارشات به تعویق می‌افتد و اهداف تولید نادیده گرفته می‌شوند. در بسیاری از عملیات‌ها، حتی یک ساعت از کار افتادن می‌تواند صدها تا هزاران دلار هزینه داشته باشد.

5.3. از دست دادن بازده و تاثیر دوباره کاری

از دست دادن بازده اغلب دست کم‌گرفته‌ترین هزینه است.

یک افت کوچک - برای مثال، 1-2٪ در بازده پاس اول - ممکن است در ابتدا قابل توجه به نظر نرسد. اما وقتی برای حجم تولید روزانه اعمال شود، به سرعت در طول زمان قابل توجه می شود.

کار مجدد این موضوع را بیشتر می کند. به کار، مواد و بازرسی اضافی نیاز دارد، در حالی که خطر آسیب ثانویه را نیز افزایش می دهد. مهمتر از آن، تخته های بازسازی شده به ندرت همان قابلیت اطمینان را دارند که بار اول به درستی تولید شدند.

اگر عیوب از تشخیص فرار کنند، ضربه از کارخانه فراتر می رود. شکایات مشتری، بازگشت کالا و خطرات احتمالی صدور گواهینامه می تواند هزینه هایی بسیار بیشتر از ضایعات داخلی یا دوباره کاری ایجاد کند.

5.4. هزینه واقعی: بی ثباتی در طول زمان

گران‌ترین اجاق‌های جریان مجدد همیشه آن‌هایی نیستند که بالاترین قیمت خرید را دارند - آن‌هایی هستند که نمی‌توانند عملکرد خود را در طول زمان حفظ کنند.

در مراحل اولیه، نتایج ممکن است ثابت به نظر برسد. اما با ادامه تولید، تغییرات تدریجی ظاهر می‌شوند: پروفایل‌ها تغییر می‌کنند، یکنواختی دما کاهش می‌یابد، و اپراتورها زمان بیشتری را صرف عیب‌یابی می‌کنند تا بهینه‌سازی.

از آنجا که این کاهش تدریجی است، اغلب به‌عنوان «عادی» پذیرفته می‌شود تا اینکه به‌عنوان یک مشکل قابل حل شناخته شود.

در طول یک چرخه عمر معمولی تجهیزات سه تا پنج ساله، تأثیر تجمعی بی‌ثباتی - در اتلاف انرژی، خرابی، کاهش بازده و تعمیر و نگهداری - اغلب از هزینه اصلی دستگاه بیشتر می‌شود.

برای سازندگانی که روی سودآوری بلندمدت تمرکز می کنند، سوال واقعی این نیست که امروز یک اجاق چقدر هزینه دارد، بلکه این است که هزینه ناپایداری در طول عمر آن چقدر خواهد بود..

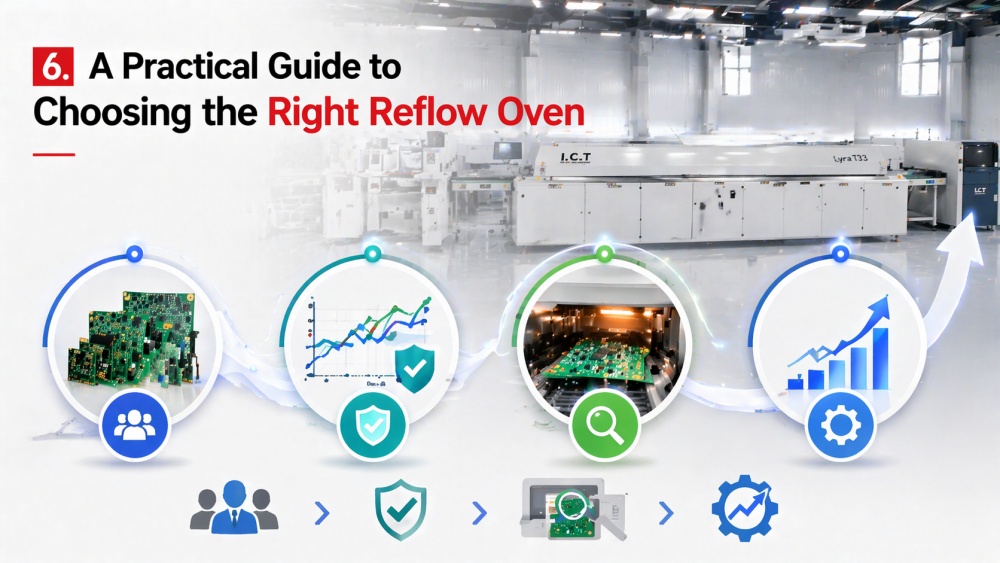

6. راهنمای عملی برای انتخاب اجاق مناسب

در این مرحله، چالش دیگر درک مشکل نیست - تصمیم گیری درست است.

تفاوت بین یک خط تولید پایدار و یک خط تولید دائماً تنظیم شده اغلب به نحوه انتخاب کوره جریان مجدد در ابتدا مربوط می شود. خریداران باهوش کمتر بر روی مشخصات آگهی شده تمرکز می کنند و بیشتر بر نحوه عملکرد تجهیزات در شرایط واقعی تولید تمرکز می کنند.

6.1. تطبیق تجهیزات با نوع و حجم محصول

هیچ راه حلی برای همه وجود ندارد.

برای تولید با مخلوط بالا و حجم کم، انعطاف پذیری بسیار مهم است. فر باید تغییرات مکرر محصول را بدون نیاز به توسعه مجدد پروفیل ثابت انجام دهد. عملکرد پایدار در اندازه های مختلف تخته و بارهای حرارتی از حداکثر توان مهم تر می شود.

برای خطوط با حجم بالا، اولویت تغییر می کند. کوره ها باید ظرفیت حرارتی قوی، بازیابی سریع تحت بار مداوم و نتایج ثابت در سرعت های بالاتر ارائه دهند.

یک راه عملی برای ارزیابی این ساده است:
آیا اجاق گاز می تواند سخت ترین تخته شما - نه معمولی شما - را بدون به خطر انداختن پایداری تحمل کند؟

6.2. ارزیابی ثبات، نه فقط مشخصات

مشخصات می‌توانند گمراه‌کننده باشند، اگر به صورت اسمی در نظر گرفته شوند. برای یک رویکرد ساختاریافته تر برای ارزیابی عملکرد واقعی تولید، می توانید به نحوه انتخاب اجاق جریان مجدد مناسب برای خط تولید SMT خود نیز مراجعه کنید ، که معیارهای انتخاب کلیدی را بر اساس سناریوهای مختلف تولید مشخص می کند.

تعداد مناطق، دمای پیک و سرعت نوار نقاله اغلب روی کاغذ چشمگیر به نظر می رسند، اما عملکرد پایدار در تولید را تضمین نمی کنند. نکته کلیدی درک نحوه رفتار فر در طول زمان و تحت بار است.

سوالاتی بپرسید که توانایی واقعی را آشکار می کند:

• یکنواختی دما در حین کار مداوم چقدر پایدار است؟

• آیا عملکرد پس از هفته ها یا ماه ها استفاده تغییر می کند؟

• آیا نتایج تایید شده از محیط های تولید مشابه وجود دارد؟

در عمل، ثبات بیشتر از اوج عملکرد مهم است . فری که عملکرد کمی کمتر از بالاترین مشخصات داشته باشد اما در طول زمان پایدار بماند، عملکرد بهتر و هزینه کمتری را در دراز مدت ارائه می دهد.

6.3. تست با تابلوهای واقعی قبل از خرید

مطمئن ترین روش اعتبارسنجی ساده است: با محصولات خود آزمایش کنید.

اجرای تخته های واقعی، با استفاده از خمیر لحیم کاری و پروفایل های واقعی شما، بسیار بیشتر از هر برگه مشخصات را نشان می دهد. این نشان می دهد که چگونه اجاق بارهای حرارتی واقعی، تراکم اجزای مخلوط و شرایط واقعی تولید را کنترل می کند.

در طول آزمایش، روی مواردی که در عملیات روزانه اهمیت دارد تمرکز کنید:

• آیا دما در مناطق مختلف تخته یکنواخت است؟

• آیا نرخ‌های خالی شدن و خیس‌شدن در چندین اجرا ثابت هستند؟

• برای حفظ یک پروفایل پایدار چقدر نیاز به تنظیم است؟

اگر نتایج پایدار نیاز به تنظیم دقیق دائمی داشته باشد، مشکل فقط در تولید کامل رشد خواهد کرد.

6.4. برنامه ریزی برای توسعه آینده و انعطاف پذیری

اجاق گاز مجدد یک سرمایه گذاری بلند مدت است، نه یک راه حل کوتاه مدت.

الزامات تولید تغییر می کند - حجم افزایش می یابد، محصولات پیچیده تر می شوند و انتظارات کیفیت افزایش می یابد. تجهیزاتی که نمی توانند سازگار شوند در نهایت رشد را محدود می کنند.

به دنبال طرح هایی باشید که از انعطاف پذیری پشتیبانی می کنند:

• سازگاری با نیتروژن در صورت نیاز محصولات آینده

• گزینه های گسترش دو خط یا توان عملیاتی

• سیستم های ماژولار و نرم افزارهای قابل ارتقا

• تعمیر و نگهداری آسان و تشخیص از راه دور

انتخاب زودهنگام انعطاف پذیری خطر ارتقا یا تعویض پرهزینه را در آینده کاهش می دهد.

گام بعدی عملی

اگر خط فعلی شما عملکرد ناپایدار را بدون دلیل مشخص نشان می‌دهد، سریع‌ترین راه برای شناسایی مشکل این است که فرآیند جریان مجدد خود را با استفاده از تخته‌های تولید واقعی تحت شرایط آزمایش کنترل‌شده تأیید کنید.

در بسیاری از موارد، این مرحله واحد نشان می‌دهد که آیا مشکل در فرآیند است یا در خود تجهیزات.

7. انتخاب تامین کننده مناسب: فراتر از ماشین

در این مرحله، باید مشخص شود که یک اجاق گاز تازه فقط یک دستگاه مستقل نیست - بلکه بخشی از یک فرآیند کامل است.

به همین دلیل است که انتخاب تامین کننده مناسب به اندازه انتخاب تجهیزات مناسب اهمیت دارد. حتی یک اجاق با کارایی بالا اگر به درستی یکپارچه، بهینه‌سازی و در طول زمان پشتیبانی نشود، می‌تواند کمتر عرضه شود.

7.1. چرا دانش پردازش بیشتر از سخت افزار مهم است؟

در SMT بدون سرب، تجربه اغلب بیشتر از مشخصات مهم است.

یک تامین کننده توانمند به سادگی تجهیزات را فراهم نمی کند - آنها درک می کنند که چگونه عوامل مختلف در تولید واقعی، از رفتار خمیر لحیم کاری گرفته تا پروفایل حرارتی و کنترل نقص، تعامل دارند.

این دانش فرآیند به آن‌ها اجازه می‌دهد تا خطرات را زودتر شناسایی کنند، تنظیمات عملی را توصیه کنند و به تولیدکنندگان کمک کند از اشتباهات رایج اما پرهزینه اجتناب کنند.

بدون این پشتیبانی، حتی تجهیزات پیشرفته نیز می توانند برای ارائه نتایج پایدار تلاش کنند، به خصوص زمانی که شرایط تولید تغییر می کند.

7.2. ارزش پشتیبانی از خط SMT یک مرحله ای

عملکرد جریان مجدد به صورت مجزا وجود ندارد.

این به طور مستقیم تحت تأثیر فرآیندهای بالادستی و پایین دستی است - دقت چاپ، قرار دادن اجزا و استراتژی بازرسی همگی در کیفیت نهایی لحیم کاری نقش دارند.

تأمین‌کنندگانی که راه‌حل‌های کامل SMT را ارائه می‌کنند، می‌توانند این عناصر را از همان ابتدا هماهنگ کنند و از یکپارچگی روان‌تر و افزایش سریع‌تر اطمینان حاصل کنند.

با رویکرد یک مرحله ای، تولیدکنندگان مسائل مربوط به سازگاری را کاهش می دهند، ارتباطات را ساده می کنند و زمان لازم برای رسیدن به تولید پایدار را کوتاه می کنند.

ارائه‌دهندگانی مانند ICT تخصص اجاق‌های جریان مجدد را با راه‌حل‌های کامل خط SMT ترکیب می‌کنند و به تولیدکنندگان کمک می‌کنند تا از نصب به عملیات پایدار با کارآمدتر حرکت کنند - به جای حل گام به گام مشکلات پس از ظهور.

7.3. خدمات جهانی و قابلیت پشتیبانی بلند مدت

کوره جریان مجدد یک سرمایه گذاری بلند مدت است و عملکرد آن به پشتیبانی مداوم بستگی دارد.

تامین کنندگان قابل اعتماد در دسترس بودن قطعات یدکی، پاسخ فنی سریع و به روز رسانی مداوم سیستم را تضمین می کنند. مهمتر از همه، آنها همچنان با تکامل تولید درگیر هستند - از معرفی محصول جدید، تنظیمات فرآیند و افزایش ظرفیت پشتیبانی می کنند.

وقتی مشکلاتی پیش می‌آیند، زمان پاسخ‌دهی اهمیت دارد. پشتیبانی با تأخیر می تواند به سرعت منجر به توقف طولانی مدت و ضرر تولید شود.

انتخاب یک تامین کننده با قابلیت خدمات جهانی ثابت شده نه تنها از خود تجهیزات، بلکه از ثبات و تداوم تولید شما در طول زمان محافظت می کند.

8. افکار نهایی: ثبات سود است

در SMT بدون سرب، اجاق باز جریان فقط یک قطعه دیگر از تجهیزات نیست - این نقطه ای است که کیفیت یا تضمین می شود یا از بین می رود.

یک فر پایدار یک پنجره فرآیند باریک را به نتایج ثابت و قابل تکرار تبدیل می کند. اتصالات لحیم کاری یکنواخت را تضمین می کند، عیوب را کاهش می دهد و نیاز به تنظیمات مداوم را به حداقل می رساند. مهمتر از آن، به تیم های تولید اجازه می دهد تا از عیب یابی مشکلات به تمرکز بر روی خروجی و کارایی حرکت کنند.

تأثیر فراتر از خود فرآیند است. پایداری به طور مستقیم بازده پاس اول را بهبود می‌بخشد، زمان خرابی را کاهش می‌دهد و هزینه‌های پنهانی که در طول زمان انباشته می‌شوند را کاهش می‌دهد. آنچه ممکن است به نظر یک تفاوت کوچک در عملکرد باشد، اغلب به شکاف قابل توجهی در سودآوری در طول ماه ها و سال های عملیات تبدیل می شود.

در عمل، هزینه واقعی یک اجاق گاز مجدد در روز خرید آن اندازه‌گیری نمی‌شود، بلکه به میزان قابل اعتماد بودن آن هر روز بعد از آن اندازه‌گیری می‌شود. تولیدکنندگانی که ثبات بلندمدت را در اولویت قرار می‌دهند، از چرخه تنظیمات مکرر و نتایج غیرقابل پیش‌بینی اجتناب می‌کنند - و در عوض خطوط تولیدی را ایجاد می‌کنند که کیفیت ثابت و رشد پایدار را ارائه می‌دهند.

اگر روند فعلی شما همچنان به تنظیم مداوم برای ماندن در محدوده ها متکی است، ممکن است زمان آن رسیده باشد که دوباره ارزیابی کنید که آیا راه حل جریان مجدد شما واقعاً از اهداف تولید شما پشتیبانی می کند یا خیر.
