کاهش رد مولفه SMT و ضایعات مواد با کنترل فرآیند پیکاپ واقعی شروع می شود، نه صرفاً کاهش حساسیت زنگ دستگاه. در خط مدرن SMT، قطعات رد شده، پیکاپ های خالی، قطعات ریزش شده، رد شدن دید و هشدارهای مکرر فیدر می توانند از دست دادن مستقیم مواد و هزینه های تولید پنهان را ایجاد کنند. این مسائل ارتباط نزدیکی با عملکرد ماشین انتخاب و مکان SMT دارند ، از جمله دقت فیدر، وضعیت نازل، پایداری خلاء، تشخیص اجزا و قابلیت کنترل فرآیند.
یک طرح بهبود عملی باید دادههای ماشین را با ارائه فیدر، تعمیر و نگهداری نازل، نظارت بر خلاء، بستهبندی اجزا، تشخیص دید و شیوههای اپراتور متصل کند. با بهینهسازی شرایط تجهیزات و مدیریت فرآیند، تولیدکنندگان میتوانند نرخ موفقیت پیکاپ را بهبود بخشند و کیفیت جایگذاری ثابت را حفظ کنند.
این راهنما توضیح میدهد که چگونه سازندگان میتوانند رد مولفه SMT را کاهش دهند، ضایعات مواد را به حداقل برسانند و نرخ موفقیت پیکاپ SMT را از طریق یک رویکرد مهندسی ساختیافته بهبود بخشند. این برای مهندسین فرآیند SMT، مدیران تولید، تکنسینها و صاحبان کارخانهها نوشته شده است که بدون به خطر انداختن کیفیت مکانیابی نیاز به ضایعات کمتری دارند. برای سازندگانی که به دنبال بهبود پایداری مکان از سطح تجهیزات هستند، انتخاب یک راه حل قابل اعتماد SMT انتخاب و مکان نیز یک پایه مهم است. یک خط پایه رد و ضایعات واضح بسازید
یک کارخانه نمی تواند چیزی را که به وضوح اندازه گیری نمی کند کاهش دهد. بسیاری از تیمهای SMT میدانند که دستگاه "مواد زیادی را پرتاب میکند"، اما آنها همیشه نمیدانند که کدام شماره قطعه، فیدر، نازل، هد، شیفت یا مقدار مواد باعث ایجاد زباله میشود. اولین گام، ایجاد یک خط پایه رد است که تغییرات عادی فرآیند را از افت غیر طبیعی جدا می کند.
تعداد کل اجزای رد شده مفید است، اما کافی نیست. گزارش بهتر باید رد را بر اساس نوع قطعه، شیار فیدر، شناسه نازل، شماره سر، خط ماشین، مدل محصول، تعداد مواد و زمان تولید نشان دهد. این باعث می شود که الگوی رد شدن قابل مشاهده باشد. اگر یک فیدر بیشتر تلفات را ایجاد کند، راه حل با حالتی که یک جزء در چندین فیدر خراب می شود متفاوت است.
به عنوان مثال، رد مکرر در یک مقاومت کوچک ممکن است به تغییر جیب نوار، گام فیدر، شارژ استاتیک یا اندازه نازل اشاره داشته باشد. رد شدن در بسیاری از اجزای یک نازل ممکن است به آلودگی، سایش یا نشت خلاء اشاره کند. رد شدن پس از یک تغییر شیفت ممکن است به روش بارگیری، نگهداری فیدر یا آموزش اپراتور اشاره داشته باشد.
هر ردی بد نیست. یک ماشین قرار دادن باید اجزایی را که اشتباه انتخاب شده، آسیب دیده، چرخش خارج از تلورانس یا به درستی تشخیص داده نشده است، رد کند. هدف، رد صفر به هر قیمتی نیست. هدف ردهای کاذب کمتر، خرابی های پیکاپ قابل اجتناب کمتر و الگوهای مکرر از دست دادن مواد است.
وقتی یک تیم تحمل دید را فقط برای کاهش آلارم افزایش میدهد، ممکن است ضایعات قابل مشاهده را کاهش دهد اما خطر کیفیت پنهان را افزایش دهد. رویکرد صحیح این است که حفاظت از کیفیت ماشین را حفظ کنیم و در عین حال شرایط فیزیکی و دادهای را بهبود میبخشیم که باعث میشود جزء خوب رد شود.

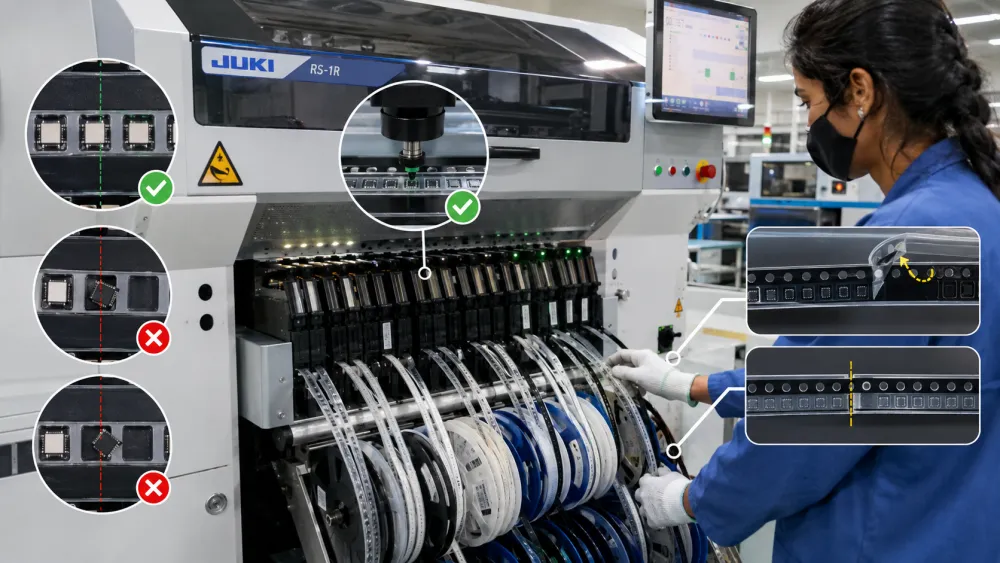

ارائه فیدر یکی از قوی ترین محرک های رد مولفه SMT است. نازل فقط می تواند آنچه را که فیدر ارائه می دهد انتخاب کند. اگر قطعه از مرکز خارج شود، کج شود، با نوار پوششی بلند شود، یا در جیب گیر کند، فرآیند پیکاپ قبل از اینکه حتی سر دستگاه حرکت کند، ناپایدار می شود.
نمایه سازی فیدر باید با گام نوار مولفه مطابقت داشته باشد. یک خطای کوچک نمایه سازی می تواند باعث شود نازل به جای مرکز، لبه یک جزء را انتخاب کند. این امر باعث افزایش پیکاپ از دست رفته، پیکاپ کج شده، تماس نازل با جیب نوار و رد دید بعدی می شود.
مهندسان باید کالیبراسیون فیدر، وضعیت راهنمای نوار، تنظیم گام، کشش قرقره و مختصات پیکاپ را بررسی کنند. مفیدترین بازرسی اغلب بصری است: فیدر را به آرامی اجرا کنید و هر بار مراقب باشید که آیا قطعه در همان مکان ثابت متوقف می شود یا خیر. اگر نقطه ارائه بین چرخه ها حرکت کند، اصلاح نرم افزار علت اصلی را حل نمی کند.
نوار کاور می تواند موقعیت قطعه را در حین لایه برداری مختل کند. اگر زاویه لایه برداری، نیروی لایه برداری یا مسیر نوار ناپایدار باشد، ممکن است جزء کوچک بپرد، بچرخد یا در جیب بالاتر بنشیند. نواحی اسپلایس نیز می توانند دوره های کوتاهی از طرد غیر طبیعی ایجاد کنند. یک طرح خوب کاهش مواد زائد باید شامل بررسی نوار چسب، بازرسی اتصالات و نظم و انضباط تعویض قرقره باشد.
اپراتورها نباید اتصال را به عنوان یک جزئیات جزئی در نظر بگیرند. اتصال ضعیف می تواند باعث توقف ماشین، گم شدن وانت و از دست دادن مواد شود. یک چک لیست ساده برای بارگیری قرقره، مسیریابی نوار پوششی و بازرسی اتصال می تواند ضایعات مکرر را بدون تغییر برنامه قرار دادن کاهش دهد.
برای بهبود میزان موفقیت پیکاپ SMT، کارخانهها باید نازل و سیستم خلاء را به عنوان ابزارهای حیاتی در فرآیند پردازش کنند. یک نازل ممکن است ساده به نظر برسد، اما اندازه، سطح، تمیزی، سایش و کیفیت مهر و موم آن به شدت بر این موضوع تأثیر میگذارد که آیا میتوان یک قطعه را برداشت، نگه داشت، تشخیص داد و قرار داد.
نازل باید با اندازه بدنه، سطح، وزن، ناحیه پیکاپ و مرکز ثقل قطعه مطابقت داشته باشد. نازلی که خیلی کوچک است ممکن است قطعه را در حین شتاب گیری ایمن نگه ندارد. نازلی که بیش از حد بزرگ است ممکن است به سرنخ ها، لبه های نوار مجاور یا ویژگی های بسته ای که نباید با آنها تماس گرفت، برخورد کند.
جزء عجیب و غریب مستحق توجه ویژه است. برای اتصال، سپر، دیود، سلف یا بسته نامنظم، ممکن است نقطه پیکاپ نیاز به تنظیم داشته باشد. تیم باید تأیید کند که نازل یک ناحیه صاف ثابت را لمس می کند و بالابر کج ایجاد نمی کند.
آلودگی نازل یکی از سادهترین دلایل از دست دادن است زیرا ممکن است خطاهای متناوب ایجاد کند. گرد و غبار، ذرات چسب، بقایای خمیر لحیم کاری، یا بقایای نوار می توانند آب بندی خلاء را کاهش دهند. ممکن است دستگاه برای مدتی به خوبی کار کند، سپس با افزایش آلودگی، ناگهان اجزای بیشتری را رد کند.
یک برنامه نگهداری عملی باید شامل تمیز کردن نازل، بازرسی بزرگنمایی، بررسی سوراخ مسدود، بازرسی سایش و قوانین تعویض باشد. گزارش های رد باید با شناسه نازل مقایسه شوند. اگر مشکلی به دنبال یک نازل در قطعات مختلف ایجاد شود، آن نازل باید تمیز، تعویض یا کالیبره شود.
داده های خلاء باید قبل از تبدیل شدن به زنگ هشدار استفاده شوند. افت مقدار خلاء ممکن است نشان دهنده مسدود شدن فیلتر، نشتی شلنگ، نوک نازل آسیب دیده، ارتفاع برداشتن اشتباه، سطح ضعیف قطعه، یا مشکل ارائه فیدر باشد. ثبت محدوده خلاء معمولی برای بسته های معمولی به مهندسان کمک می کند تا دریفت را زودتر پیدا کنند.
هنگامی که رد افزایش می یابد، تیم باید مقادیر خلاء فعلی را با خط پایه عادی مقایسه کند. این یک مسیر سریعتر از تنظیم بسیاری از تنظیمات به طور همزمان است.

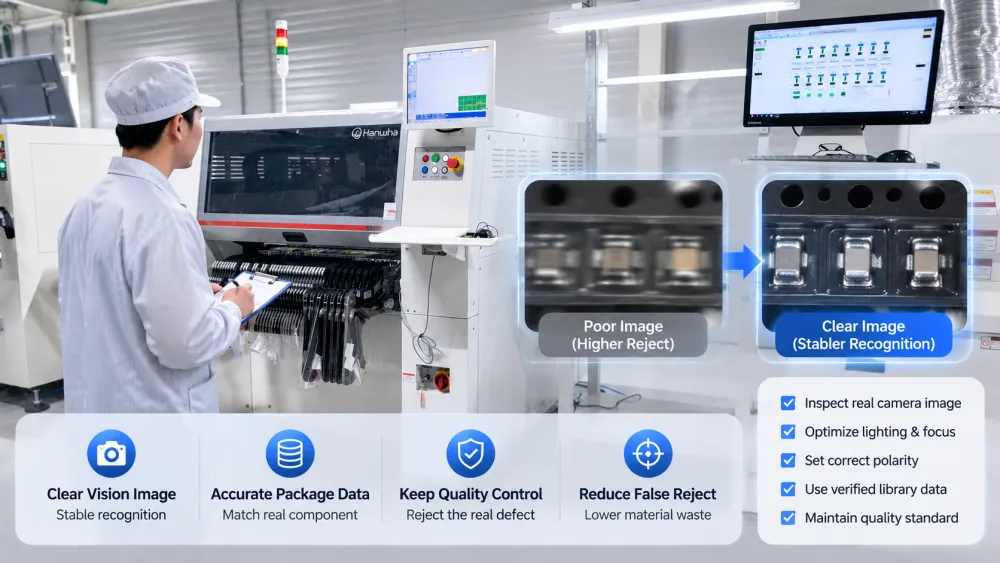

تشخیص دید اغلب زمانی که یک دستگاه جزء را رد می کند، سرزنش می شود. در واقعیت، دوربین ممکن است کار خود را به درستی انجام دهد. مشکل ممکن است برداشت ضعیف، داده های کتابخانه اشتباه، کنتراست ضعیف، تنوع بسته، یا تعریف قطبی نادرست باشد. بهینه سازی چشم انداز باید دقت تشخیص را بهبود بخشد و در عین حال ریسک کیفیت را تحت کنترل نگه دارد.
قبل از تغییر تلورانس، مهندسان باید تصویر واقعی دوربین را بررسی کنند. لبه روشن است؟ آیا علامت قطبیت قابل مشاهده است؟ آیا قطعه کج شده است؟ آیا حالت روشنایی برای سطح بسته مناسب است؟ فلز انعکاسی، بدنه مشکی، بسته شفاف و علامت کوچک همگی می توانند ثبات تشخیص را کاهش دهند.
اگر خود تصویر ضعیف باشد، راه حل ممکن است نورپردازی، تمیز کردن لنز، کالیبراسیون دوربین یا نمایش بهتر اجزا باشد. اگر تصویر واضح است اما دستگاه جزء خوب را رد می کند، داده های کتابخانه بسته و تحمل ممکن است نیاز به بررسی داشته باشند.
داده های بسته باید با مؤلفه واقعی مطابقت داشته باشد. اندازه بدن، تعداد سرب، گام سرب، ارتفاع جزء، علامت قطبی، مرکز پیکاپ، و شکل تشخیص همه مهم هستند. یک کتابخانه کپی شده ممکن است برای یک محصول به اندازه کافی نزدیک باشد اما برای محصول دیگر پایدار نباشد. اشتباهات کتابخانه می تواند هم رد شدن و هم نقص قرار دادن را افزایش دهد.
برای ثبات کیفیت، تیم ها می توانند از مراجع مونتاژ الکترونیکی مانند IPC J-STD-001J و IPC-A-610J استفاده کنند ، که IPC آن را به عنوان پوشش کنترل های فرآیند مونتاژ، مواد و معیارهای پذیرش پس از مونتاژ توصیف می کند. این استانداردها جایگزین قوانین راه اندازی ماشین نمی شوند، اما از زبان کیفیت ثابت در سراسر کارخانه پشتیبانی می کنند.
ضایعات مواد تنها در داخل دستگاه قرار دادن ایجاد نمی شود. این می تواند با ذخیره سازی، جابجایی قرقره، کیفیت اتصال، قرار گرفتن در معرض رطوبت، کنترل ESD و تنوع بسته شروع شود. یک طرح کاهش ضایعات خوب، از انباری به فیدر دیگر، جزء را دنبال می کند.
جزء حساس به رطوبت نیاز به ذخیره سازی کنترل شده و مدیریت عمر کف دارد. مدیریت ضعیف ممکن است باعث ایجاد عیوب در جریان مجدد شود و همچنین می تواند بر پایداری بسته تأثیر بگذارد. JEDEC J-STD-033 یک مرجع کلیدی صنعت برای کار با دستگاه های حساس به رطوبت/جریان مجدد است.
کارخانهها باید ذخیرهسازی خشک، کارتهای نشانگر رطوبت، سوابق عمر کف، نظم و انضباط آب بندی مجدد و قوانین پخت را در صورت لزوم تأیید کنند. حتی زمانی که رطوبت به طور مستقیم باعث رد پیکاپ نمی شود، می تواند به کاهش تولید بیشتر کمک کند.
اجزای کوچک می توانند تحت تأثیر بار استاتیک، حمل و نقل خشن یا آلودگی قرار گیرند. استاتیک می تواند باعث چسبیدن قطعات به نوار، نازل یا سطوح جیب شود. آسیب دیدگی ممکن است لیدها را خم کند یا نحوه نشستن قطعه در نوار را تغییر دهد. چارچوب انجمن ESD ANSI/ESD S20.20 مرجع مفیدی برای ایجاد یک برنامه کنترل ESD در اطراف دستگاه های الکترونیکی حساس است.
وقتی پس از تغییر زیاد، رد افزایش می یابد، تصور نکنید که دستگاه ناگهان ناپایدار شده است. لات قدیمی و جدید را در شرایط تغذیه کننده، نازل و دوربین یکسان مقایسه کنید. تفاوت در رنگ بدن، چسباندن جیب نوار، بافت سطح، شکل سرب، یا علامت قطبی همگی میتوانند روی پیکاپ و تشخیص تأثیر بگذارند.
بهترین کارخانه ها تنها به آلارم ها واکنش نشان نمی دهند. آنها داده های رد را به یک سیستم بهبود مستمر تبدیل می کنند. این امر به ویژه برای تولید با مخلوط بالا، تعویض مکرر و جزء گران قیمت مهم است.

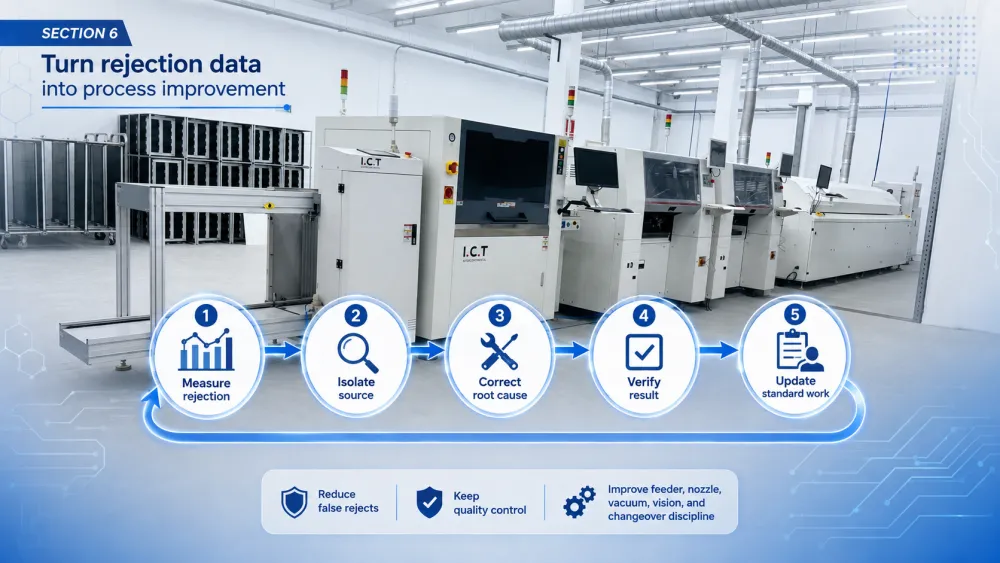

یک حلقه عملی ساده است: الگوی رد را اندازه گیری کنید، منبع را جدا کنید، علت اصلی را اصلاح کنید، نتیجه را تأیید کنید، و کار استاندارد را به روز کنید. این حلقه از بازگشت همان نقص جلوگیری می کند. همچنین به اپراتورهای جدید کمک می کند تا بفهمند چرا یک قانون راه اندازی وجود دارد.
رد را بر اساس جزء، فیدر، نازل، سر، محصول و لات اندازه گیری کنید.
جداسازی کنید که آیا مشکل به دنبال داده های مواد، تغذیه کننده، نازل، دوربین یا برنامه است.
علت فیزیکی یا ریشه داده را اصلاح کنید.
تغییر را با شواهد تولید کنترل شده تأیید کنید.
سوابق نگهداری، راه اندازی و آموزش اپراتور را به روز کنید.
کاهش ضایعات نباید کنترل کیفیت را تضعیف کند. یک خط SMT قوی، پیکاپ واقعا بد را رد می کند و در عین حال رد کاذب قابل اجتناب را کاهش می دهد. این تعادل از راهاندازی بهتر فیدر، تعمیر و نگهداری نازل، نظارت بر خلاء، دادههای بینایی، جابجایی مواد و تغییر منظم ناشی میشود.
ICT از تولیدکنندگان الکترونیک با راه حل های SMT یک مرحله ای، از جمله برنامه ریزی خط، تامین تجهیزات، نصب، آموزش، پشتیبانی فرآیند و خدمات پس از فروش پشتیبانی می کند. برای تولیدکنندگانی که به مسیر عیبیابی گستردهتر نگاه میکنند، این مقاله به طور طبیعی با چارچوب عیبیابی انتخاب و مکان SMT گستردهتر ارتباط دارد .
برای کاهش رد مولفه SMT، ابتدا محل و چرایی رد شدن را اندازه بگیرید.
نمایه سازی فیدر، پایداری جیب نوار، و کنترل نوار پوششی از عوامل اصلی ضایعات هستند.
وضعیت نازل، انتخاب نازل، ارتفاع پیکاپ و پایداری خلاء مستقیماً بر موفقیت پیکاپ تأثیر می گذارد.
قبل از تأیید کیفیت تصویر و داده های کتابخانه بسته، تحمل دید نباید کاهش یابد.
ذخیره سازی مواد، کنترل ESD، کیفیت اتصال، و تنوع زیاد بر رد و ضایعات تأثیر می گذارد.
بهترین راه برای کاهش ضایعات مواد SMT، تبدیل داده های رد به یک حلقه بهبود قابل تکرار است.
وقتی یک کارخانه داده های رد را به عنوان شواهد مهندسی تلقی می کند، کنترل ضایعات مواد آسان تر می شود. نتیجه نه تنها هزینه کمتر، بلکه فرآیند SMT پایدارتر، اعتماد اپراتور قوی تر و قابلیت اطمینان تحویل بهتر برای مشتریان است.
سریعترین راه قابل اعتماد، شناسایی بزرگترین الگوی رد مکرر است. به جای تنظیم همه تنظیمات، مهندسان باید دریابند که آیا این مشکل از یک جزء، یک تغذیه کننده، یک نازل، یک مقدار مواد یا یک برنامه پیروی می کند. اگر یکی از فیدرها اکثر ردها را ایجاد کند، ابتدا باید نمایه سازی فیدر و نمایش نوار بررسی شود. اگر یک نازل در چندین جزء درگیر باشد، وضعیت نازل و خلاء باید بررسی شود. این روش هدفمند سریعتر از تغییرات تصادفی پارامتر است.
کارخانه باید رد کاذب و خرابی پیکاپ قابل اجتناب را کاهش دهد و در عین حال حفاظت با کیفیت واقعی را فعال نگه دارد. این به معنای بهبود شرایط برداشت فیزیکی، تنظیم فیدر، نگهداری نازل، جابجایی مواد و دقت کتابخانه است. تیم باید از افزایش تحمل دید صرفاً برای ناپدید شدن آلارم ها اجتناب کند. اگر قرارگیری نامناسب یا جهت گیری اشتباه وارد تولید شود، تعداد آلارم کمتر مفید نیست.
یک تغییر قرقره می تواند کشش نوار جدید، وضعیت اتصال، تنوع پاکت، رفتار نوار پوشش یا تفاوت مقدار مواد را ایجاد کند. حتی اگر شماره قطعه یکسان باشد، ممکن است قطعه به طور متفاوت در جیب قرار گیرد یا ظاهر سطح کمی متفاوت داشته باشد. اپراتورها باید قرقره جدید، ناحیه اتصال، مسیر نوار پوششی، بارگیری فیدر و اولین نتیجه پیکاپ را پس از تغییر بازرسی کنند.
هر دو مهم هستند زیرا قسمت های مختلف زنجیره پیکاپ را کنترل می کنند. فیدر جزء را ارائه می دهد و نازل آن را انتخاب می کند و نگه می دارد. یک نازل بی نقص نمی تواند قطعه ای را انتخاب کند که در جیب نوار جابجا شده است. اگر نازل فرسوده، کثیف یا نشتی داشته باشد، یک فیدر کامل نمی تواند از پس زدن جلوگیری کند. بهترین روش ردیابی داده های رد و حفظ فیدر و نازل بر اساس خطر واقعی است.
پشتیبانی حرفهای زمانی مفید است که پس از بررسیهای معمولی فیدر، نازل، خلاء، بینایی و مواد، رد زیاد باقی بماند. همچنین در هنگام راهاندازی خط جدید، معرفی محصول جدید، تولید با مخلوط بالا یا زمانی که جزء گران قیمت باعث ایجاد هزینههای ضایعاتی میشود، ارزشمند است. یک ارائهدهنده راهحل SMT خط کامل میتواند تطبیق تجهیزات، استانداردهای راهاندازی، روالهای تعمیر و نگهداری، آموزش اپراتور و کنترل فرآیند را با هم بهجای اینکه هر زنگ هشدار را جداگانه بررسی کند.
