سطح اکسیژن یکی از مهمترین تنظیمات در لحیم کاری جریان نیتروژن است. این بر اکسیداسیون، خیس شدن لحیم کاری، عملکرد شار، ثبات فرآیند و هزینه عملیاتی تأثیر می گذارد. خواندن کم می تواند یک مونتاژ دشوار را بهبود بخشد، اما کمترین عدد ممکن به طور خودکار هدف تولید صحیح نیست.
هدف مناسب به خمیر لحیم کاری، آلیاژ، پایان PCB، گام اجزاء، مشخصات حرارتی، طراحی کوره، بارگیری برد و الزامات قابلیت اطمینان بستگی دارد. این راهنما نحوه انتخاب سطح اکسیژن جریان مجدد نیتروژن، نحوه درک خوانش ppm اکسیژن اجاق گاز جریان مجدد، و نحوه اعتبارسنجی نیازهای لحیم کاری کم اکسیژن با داده های تولید را توضیح می دهد.
هنگامی که لنت های مسی، انتهای اجزا و پودر لحیم کاری گرم می شوند، اکسیژن می تواند با سطوح آنها واکنش نشان دهد. این واکنش باعث ایجاد لایه های اکسیدی می شود. حتی یک لایه نازک می تواند پخش شدن لحیم مذاب و تشکیل یک پیوند پیوسته را سخت تر کند.
فلاکس اکسیدها را در طول حرارت حذف می کند، اما فعالیت شار محدود است. اگر اکسیداسیون جدید سریعتر از شار که بتواند آن را مدیریت کند توسعه یابد، خیس شدن کمتر قابل اعتماد می شود. به همین دلیل است که با افزایش دما، زمان قرار گرفتن در معرض و پیچیدگی محصول، کنترل جو اهمیت بیشتری پیدا می کند.

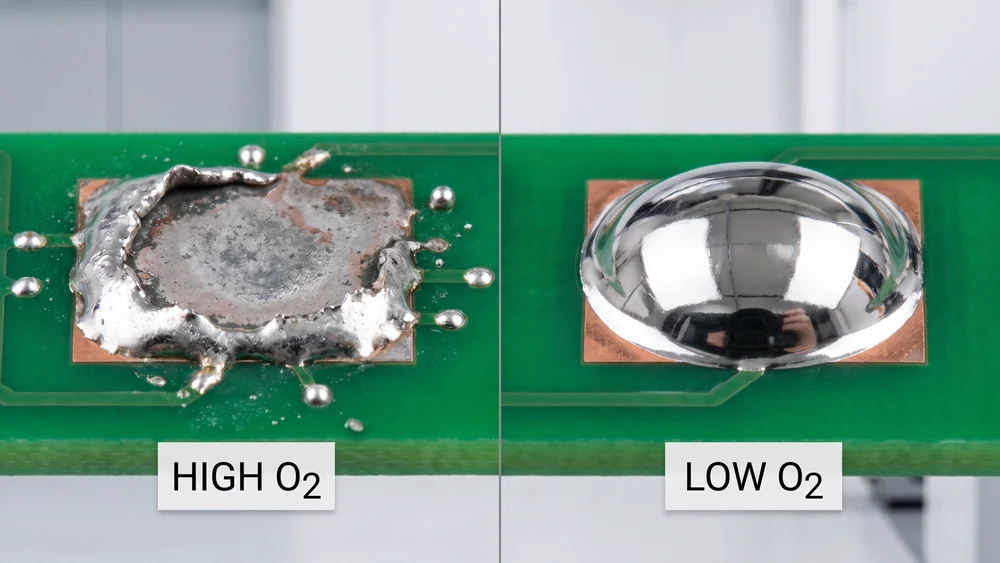

اکسیژن زیاد می تواند باعث خیس نشدن، رطوبت زدایی، فیله های ناهموار، توپ های لحیم کاری، اتصالات باز و ظاهر ناسازگار مفصل شود. همچنین ممکن است حاشیه موجود برای فرآیندهای ریز و بدون سرب را کاهش دهد.
اکسیژن عامل هر نقص لحیم کاری نیست. پل زدن ممکن است به دلیل خمیر بیش از حد یا تراز ضعیف باشد. تخلیه ممکن است به طراحی خمیر یا فرار فرار مربوط باشد. یک بررسی فرآیند مفید، عیوب مربوط به اتمسفر را از مشکلات چاپ، قرار دادن و نمایه جدا می کند.
اکسیژن باید مانند دما، سرعت نوار نقاله و حجم خمیر مدیریت شود. یک مقدار عملیاتی معمولی، یک حد هشدار و یک محدودیت عمل را تعریف کنید. همچنین موقعیت سنسور و شرایط بارگذاری برد مورد استفاده برای هر اندازه گیری را مستند کنید.
PPM به معنای قطعات در میلیون است. قرائت 1000 ppm به این معنی است که اکسیژن تقریباً 0.1 درصد از جو اندازه گیری شده را نشان می دهد. قرائت 500 ppm تقریباً 0.05 درصد است.
ppm کمتر به این معنی است که اکسیژن کمتری برای واکنش با سطوح داغ در دسترس است. با این حال، ارزش تنها زمانی معنا پیدا می کند که به طور مداوم اندازه گیری شود. موقعیت سنسور، وضعیت خط نمونه برداری، دمای اجاق، تنظیمات اگزوز و بارگیری برد همگی می توانند بر روی نتیجه تأثیر بگذارند.

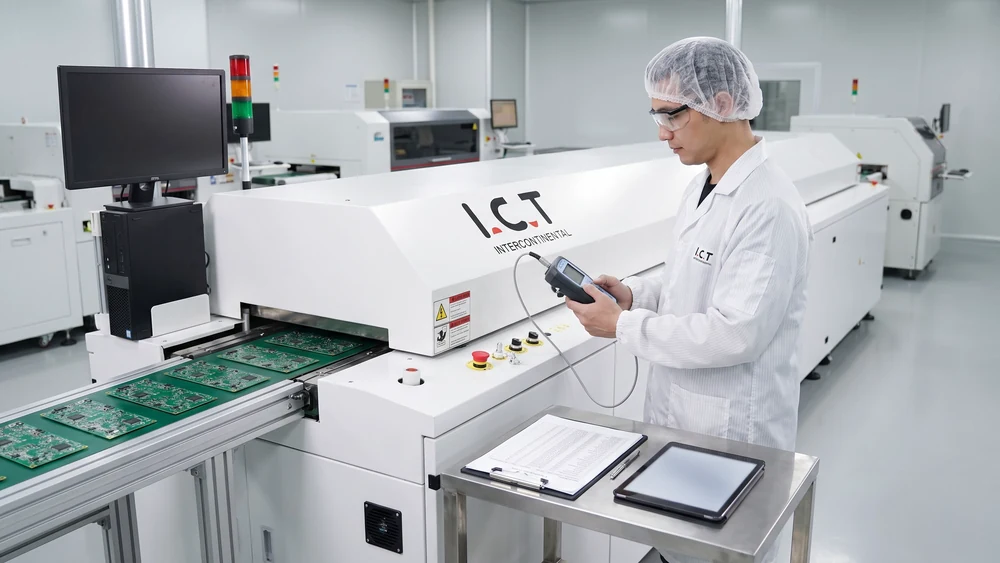

مقدار روی صفحه اجاق معمولاً در یک مکان آنالایزر گرفته می شود. ممکن است جو را در هر نقطه از نوار نقاله نشان ندهد. اکسیژن می‌تواند در نزدیکی دهانه‌های در، شکاف‌های نوار نقاله، پانل‌های دسترسی یا مناطقی که آب‌بندی ضعیفی ندارند، بالاتر باشد.
به همین دلیل، تیم های فرآیند باید موقعیت تحلیلگر را ثبت کنند و در طول اعتبارسنجی از تابلوهای نماینده استفاده کنند. خواندن اتاق خالی برای تایید فرآیند تولید کافی نیست.
خواندن پایدار در محدوده هدف معقول، ارزشمندتر از خواندن کوتاه مدت عالی است که نمی توان آن را حفظ کرد. در هنگام راه اندازی، تولید عادی، تغییر محصول، آماده به کار و خاموش شدن، مقدار اکسیژن را افزایش دهید.
زمان ریکاوری پس از ورود تخته به فر نیز مفید است. خطی که به مقدار کم می رسد اما به آرامی بهبود می یابد ممکن است به تنظیم بارگذاری یا اگزوز متفاوتی نیاز داشته باشد.
بسیاری از خطوط SMT در محدوده هزاران ppm پایین کار می کنند. برنامه های کاربردی تر ممکن است کمتر از 1000 پی پی ام را هدف قرار دهند، در حالی که فرآیندهای تخصصی ممکن است به چند صد پی پی ام یا کمتر نیاز داشته باشند.
این مقادیر نمونه هستند و نه مشخصات جهانی. تامین کننده خمیر لحیم کاری، نیاز مشتری، ریسک محصول و داده های آزمایشی باید هدف نهایی را تعیین کند.

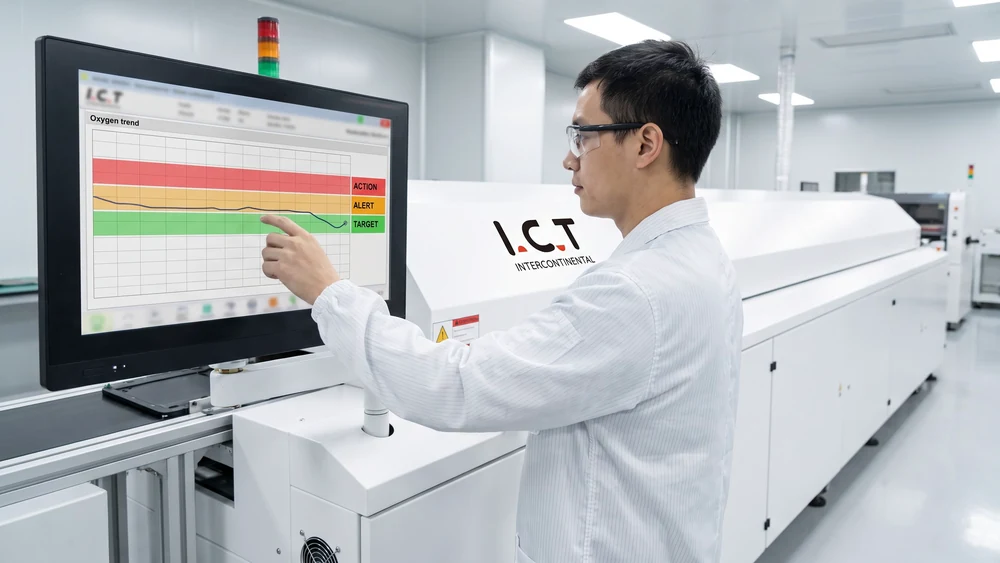

یک مشخصات عملی می تواند شامل یک هدف معمولی نزدیک به 800 ppm، یک سطح هشدار نزدیک به 1200 ppm و یک سطح عمل نزدیک به 2000 ppm باشد. مقادیر واقعی باید برای محصول و تجهیزات تعیین شود.
هدف به اپراتورها می گوید که فرآیند باید کجا اجرا شود. محدودیت هشدار بررسی را ضروری می کند. محدودیت اقدام تعیین می کند که چه زمانی تولید باید متوقف شود، قرنطینه شود یا دوباره صلاحیت شود.
اکسیژن کمتر می تواند کنترل اکسیداسیون را بهبود بخشد، اما به گاز بیشتر یا آب بندی بهتر نیز نیاز دارد. اگر 1500 پی پی ام و 700 پی پی ام تر شدن و بازدهی یکسانی را ایجاد کنند، تنظیم بالاتر ممکن است تعادل هزینه به کیفیت بهتری را ایجاد کند.
هدف یک فرآیند پایدار با حاشیه کافی است، نه تعداد کم انتخاب شده بدون شواهد.

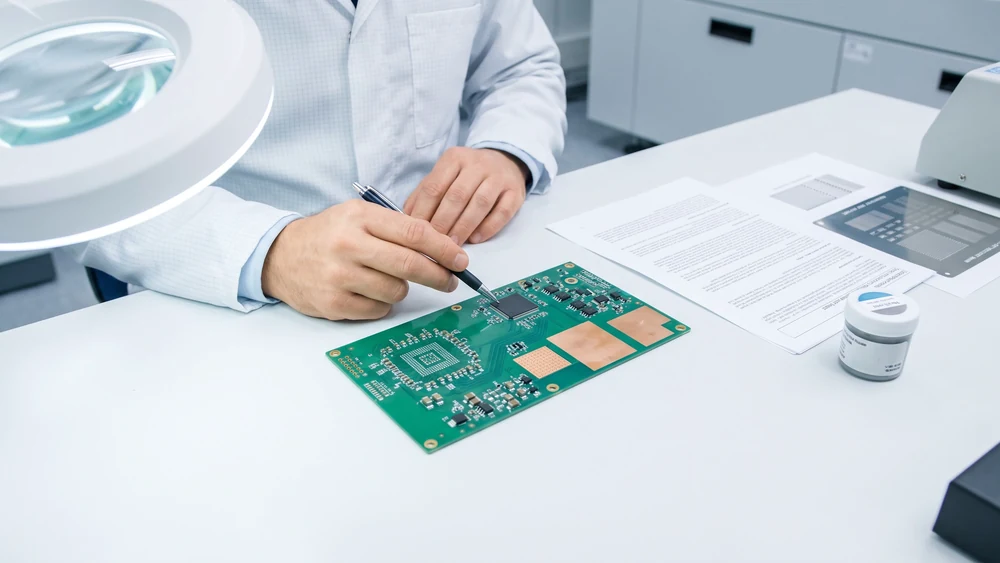

با برگه اطلاعات فنی چسباندن شروع کنید. اتمسفر توصیه شده، آلیاژ، دمای پیک، سرعت سطح شیب دار، محدوده خیساندن و زمان بالاتر از مایع را بررسی کنید.
خمیرهای مختلف می توانند به همان میزان اکسیژن واکنش متفاوتی نشان دهند. فرآیند توسعه یافته برای یک سیستم شار نباید بدون تایید به دیگری منتقل شود.
مس در معرض، پوشش سطح، پدهای حرارتی بزرگ، بسته‌های ریز، اجزای انتهایی پایین، اتصالات، سپرها و توده‌های حرارتی مخلوط را بررسی کنید.
محصولات ریز اغلب حاشیه فرآیند کمتری دارند. باید در نظر گرفته شود. قبل از تعیین حد اکسیژن، الزامات مونتاژ SMT ریز
آلیاژهای SAC بدون سرب معمولاً به دمای جریان مجدد بالاتری نسبت به آلیاژهای قلع سرب نیاز دارند. دمای بالاتر می تواند فشار اکسیداسیون را افزایش دهد و تقاضاهای بیشتری را برای فعالیت شار ایجاد کند.
برای این مجموعه‌ها، فرآیند جریان مجدد نیتروژن بدون سرب ممکن است زمانی که خمیر و پروفیل به درستی انتخاب شده باشند، حاشیه مرطوب اضافی را فراهم کند.
محصولات خودرو، پزشکی، هوافضا، الکترونیک قدرت، و محصولات صنعتی ممکن است دارای جو یا الزامات قابلیت اطمینان خاصی باشند. مشخصات مشتری باید قبل از نهایی کردن پنجره فرآیند بررسی شود.
هنگامی که هیچ نیاز رسمی به اکسیژن وجود ندارد، از داده های نقص، هزینه دوباره کاری و شواهد قابل اطمینان استفاده کنید تا تعیین کنید که آیا هدف کمتر ارزش معنی داری ایجاد می کند یا خیر.
اجازه دهید فر به ثبات حرارتی برسد. اطمینان حاصل کنید که منبع نیتروژن دارای فشار و خلوص مناسب است. بررسی کنید که درها، پوشش ها، پانل های دسترسی و دهانه های نوار نقاله به درستی بسته شده باشند.
دمای منطقه، سرعت نوار نقاله، جریان نیتروژن، بارگیری تخته و تنظیمات اگزوز را با هر آزمایش رسمی ثبت کنید. این متغیرها خواندن را تکرارپذیر می کنند.

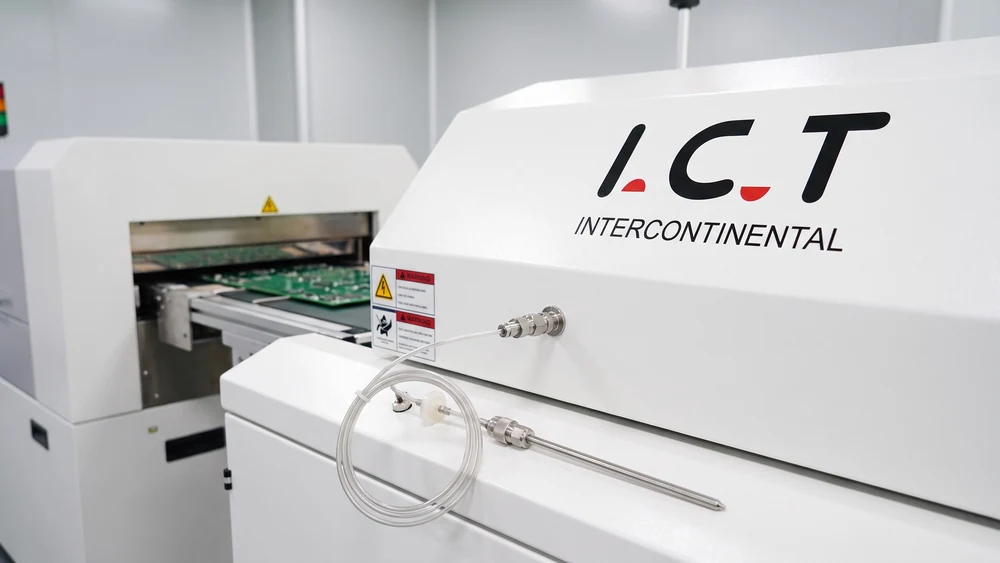

از یک آنالایزر طراحی شده برای سرویس جریان مجدد استفاده کنید. آن را طبق دستورالعمل سازنده کالیبره کنید. خطوط نمونه برداری، فیلترها، اتصالات و اتصالات را از نظر آلودگی یا نشت بررسی کنید.
یک آنالایزر کند یا نادرست می تواند منجر به استفاده غیر ضروری از گاز یا تصمیم گیری نادرست در فرآیند شود. سوابق کالیبراسیون باید بخشی از سیستم کیفیت تولید باشد.
تخته ها می توانند حرکت گاز را از طریق تونل تغییر دهند. بار بالای تخته ممکن است نیتروژن را جابجا کند، جریان موضعی را تغییر دهد و به طور موقت اکسیژن را افزایش دهد.
در طول تولید معمولی به جای تکیه بر خوانش کوره خالی اندازه گیری کنید. سنگین ترین و سخت ترین پیکربندی برد را در طرح اعتبار سنجی بگنجانید.
یک خط پایه را در تنظیمات موجود اجرا کنید. سپس یک یا دو هدف اکسیژن پایین‌تر را در حالی که تخته، مقدار خمیر، شابلون، برنامه قرار دادن، مشخصات حرارتی و روش بازرسی ثابت نگه دارید، آزمایش کنید.
خیس نشدن، خیس شدن، پل زدن، توپ های لحیم کاری، شکل فیله، تخلیه، بازده پاس اول و زمان کار مجدد را مقایسه کنید. این شواهد نشان می دهد که آیا تغییر اکسیژن باعث بهبود محصول شده است یا خیر.
مهر و موم درب ها، پانل های سرویس، پوشش ها، دهانه های نوار نقاله و عایق آسیب دیده می توانند هوای اتاق را وارد تونل کنند. حتی یک نشت کوچک می تواند مصرف گاز را افزایش دهد و اکسیژن را ناپایدار کند.
مهر و موم ها را در طول نگهداری پیشگیرانه بازرسی کنید. تنظیم جریان کم نمی تواند نشت مداوم هوا را جبران کند.
اگزوز هوای جابجا شده را حذف می کند و بخارات فرآیند را حذف می کند. اگزوز بیش از حد می تواند فشار منفی ایجاد کند و هوای اتاق را از بین شکاف ها بکشد. اگزوز ناکافی ممکن است بر تمیزی و مدیریت بخار تأثیر بگذارد.
خروجی اگزوز را همراه با جریان نیتروژن تنظیم کنید و نتیجه را با روند اکسیژن به جای یک خواندن تأیید کنید.
فاصله تخته، اندازه پانل، سرعت نوار نقاله و ترکیب محصول بر حرکت گاز تأثیر می گذارد. یک پانل بزرگ یا یک خط محکم بسته بندی شده ممکن است یک الگوی اکسیژن متفاوت از یک تخته کوچک ایجاد کند.
شرایط بارگذاری را در دستور غذا ثبت کنید. اپراتورها باید بدانند که کدام تغییرات نیاز به بررسی فرآیند دارند.
یک مخزن تقریبا خالی، تنظیم کننده محدود، فیلتر مسدود شده، یا ژنراتور ناپایدار می تواند تحویل موثر نیتروژن را کاهش دهد. خلوص گاز باید با مشخصات فرآیند مطابقت داشته باشد.
روند فشار عرضه و جریان در کنار قرائت اکسیژن. این کار تشخیص مشکل فر از مشکل تامین را آسان تر می کند.
یک کوره جریان مجدد نیتروژن مناسب باید آب بندی قابل اعتماد، توزیع گاز کنترل شده، اگزوز قابل تنظیم، نظارت بر اکسیژن، یکنواختی دما، ذخیره سازی دستور پخت و آلارم های مفید را فراهم کند.
یک پلت فرم فر قابل اعتماد SMT باید جو خود را تحت بارگذاری معمولی تولید حفظ کند، نه تنها در هنگام نمایش در محفظه خالی.
مصرف گاز به سرعت جریان، ساعات کار، سیکل های تصفیه، حالت آماده به کار، زمان راه اندازی و نشتی بستگی دارد. هنگام تهیه بودجه از داده های جریان واقعی استفاده کنید.
یک محاسبه عملی مصرف نیتروژن می تواند جریان را به هزینه ساعتی، روزانه و ماهانه تبدیل کند. شامل هزینه های تحویل، اجاره مخزن، تعمیر و نگهداری ژنراتور و خدمات آنالایزر می شود.
نشتی ها را تعمیر کنید، اگزوز را متعادل کنید، سوپاپ ها را چک کنید و تنظیمات آماده به کار را قبل از پایین آوردن هدف فرآیند بررسی کنید. هنگامی که فرآیند پایدار است، بهینه سازی جریان نیتروژن را در مراحل کوچک اعمال کنید.
پس از هر تغییر، بازیابی ppm، ظاهر لحیم کاری، نتایج بازرسی و بازده پاس اول را بررسی کنید. صرفه جویی در گاز تنها زمانی موفقیت آمیز است که کیفیت محصول ثابت بماند.
تنظیمات اکسیژن باید بخشی از دستور العمل محصول مورد استفاده در سراسر خط باشد. یک خط تولید کامل SMT می تواند اطلاعات چاپگر، محل قرارگیری، جریان مجدد، بازرسی و قابلیت ردیابی را به هم متصل کند.
برای تولید انعطاف پذیر، یک کوره جریان دوگانه ریلی بدون سرب باید برای سازگاری جو در هر دو ریل تحت بارگذاری نماینده ارزیابی شود.
کالیبراسیون تحلیلگر، وضعیت خط نمونه برداری، وضعیت فیلتر و پاسخ سنسور را تأیید کنید. در صورت وجود، خواندن را با یک مرجع شناخته شده مقایسه کنید.
یک آنالایزر معیوب می تواند تیم را به سمت افزایش بی جهت جریان گاز سوق دهد. قبل از تغییر دستور العمل اندازه گیری را بررسی کنید.
رگولاتورها، شیرها، فیلترها، لوله ها، اتصالات و پورت های تزریق را بررسی کنید. اطمینان حاصل کنید که فشار منبع و خلوص گاز مطابق با مشخصات هستند.
به دنبال دریچه ای باشید که به طور کامل باز نمی شود یا فیلتری که جریان را محدود می کند. این خطاها می‌توانند اکسیژن بالایی ایجاد کنند، حتی زمانی که دستور پخت جریان معمولی را می‌خواند.
پوشش های تونل، درها، پانل های دسترسی و دهانه های نوار نقاله را بررسی کنید. تنظیمات اگزوز را بررسی کنید و تغییرات اخیر ایجاد شده در طول تعمیر و نگهداری را بررسی کنید.
اگر با افزایش بار تخته ضریب قرائت افزایش یافت، الگوی بارگذاری را با دستور العمل تایید شده مقایسه کنید. فاصله تخته ممکن است نیاز به تنظیم داشته باشد.
وقتی فیله‌های خیس نشدن یا ناسازگار ظاهر می‌شوند، اکسیژن، وضعیت خمیر، روکش برد، حجم چاپ، نمایه و محل قرارگیری اجزا را با هم بررسی کنید.
از مراحل عیب‌یابی جریان مجدد نیتروژن مستند استفاده کنید تا اپراتورها شواهد را ثبت کنند و از ایجاد چندین تغییر کنترل‌نشده در آن واحد اجتناب کنند.
راهنمای فرآیند جریان مجدد نیتروژن گسترده تر را می توان برای اتصال کنترل جو با پروفایل حرارتی، انتخاب خمیر و تأیید کیفیت استفاده کرد.
بسیاری از خطوط تولید در محدوده هزاران پی‌پی‌ام کم کار می‌کنند، در حالی که مجموعه‌های پرتقاضا ممکن است کمتر از 1000 پی‌پی‌ام یا چند صد پی‌پی‌ام را هدف قرار دهند. سطح صحیح به خمیر، آلیاژ، روکش تخته، طراحی اجزا و الزامات قابلیت اطمینان بستگی دارد. به جای کپی کردن یک عدد از خط دیگر، هدف را با تابلوهای نمایندگی اعتبار سنجی کنید.
نه. اکسیژن کمتر می تواند اکسیداسیون را کاهش دهد، اما ممکن است مصرف گاز و هزینه عملیاتی را نیز افزایش دهد. اگر یک هدف بالاتر همان رطوبت و عملکرد را فراهم کند، ممکن است تنظیم تولید بهتر باشد. پایین ترین سطح عملی را انتخاب کنید که ارزش فرآیند قابل اندازه گیری ایجاد می کند.
تخته ها می توانند حرکت گاز را تغییر داده و نیتروژن را در داخل تونل جابجا کنند. پانل های بزرگ، فاصله تنگ، دهانه های نوار نقاله، تعادل اگزوز، و مهر و موم ضعیف می تواند خواندن را افزایش دهد. زمان بازیابی را اندازه گیری کنید و شرایط بارگذاری را قبل از افزایش ساده جریان بررسی کنید.
نه همیشه. نشتی، فشار پایین منبع، فیلتر مسدود شده، سوپاپ معیوب، اگزوز بیش از حد، یا مشکل آنالیزور ممکن است علت واقعی باشد. ابتدا گاز کامل و سیستم اندازه گیری را بررسی کنید. جریان بیشتر بدون تشخیص می تواند هزینه را افزایش دهد در حالی که مشکل اساسی را حل نشده باقی می گذارد.
هدف معمولی، حد هشدار، محدودیت عمل، مکان تحلیلگر، بارگیری برد، جریان نیتروژن، سرعت نوار نقاله، مشخصات، فرکانس اندازه گیری، و پاسخ اپراتور را مستند کنید. این یک عدد اکسیژن را به جای یک مقدار نمایشگر جدا شده به یک کنترل فرآیند قابل تکرار تبدیل می کند.
