| Smart Ng/ok Magazine Unloader برای خطوط SMT
ICT Ng/ok Magazine Unloader ماشین کارآمدی است که بردها را از بازرسی دریافت می کند، سیگنال عبور/خراب را بررسی می کند و بردهای OK را در یک مجله و بردهای NG را در مجله دیگر روی هم می چیند. نسخه استاندارد یا فول CE - هر دو دارای سخت افزار قوی تر، سنسورهای دقیق و کنترل های انعطاف پذیر هستند. Ng/ok Magazine Unloader به ردیابی کیفیت کمک می کند، مراحل دوباره کاری را کاهش می دهد، سه شیفت را به آرامی اجرا می کند، و به خوبی به عنوان SMT PCB Magazine Loader یا SMT PCB Loader Loader در خط شما کار می کند.
| ویژگی های جزئیات محصول
دستگاه تخلیه کننده مجله Ng/ok از فولاد ضخیم تری برای قاب و پایه استفاده می کند. تمامی قطعات از استانداردهای ISO و CE پیروی می کنند. دستگاه در طول استفاده مداوم پایدار می ماند. تعمیر و نگهداری برای تیم شما ساده و سریع است.
سنسورهای با کیفیت بالا و چراغهای روشن وضعیت OK/NG را به وضوح نشان میدهند. دکمه ها به سرعت پاسخ می دهند. Ng/ok Magazine Unloader داده های بازرسی را بدون خطا مدیریت می کند و مرتب سازی را قابل اعتماد نگه می دارد.
این سیستم از ویژگی های Industry 4.0 پشتیبانی می کند. پروتکل های IPC-CFX، Hermes یا دیگر را در هر زمان اضافه کنید. تنظیمات را برای محصولات جدید به سرعت تغییر دهید. Ng/ok Magazine Unloader به نرم افزار کارخانه متصل می شود و به طور خودکار تنظیم می شود.
واحدهای پایین کش جداگانه تخته های OK و NG را با دقت قرار دهید. Ng/ok Magazine Unloader دو مجله را بدون آسیب پر می کند. تابلوها برای دوباره کاری یا بسته بندی سازماندهی می شوند.
رابط SMEMA استاندارد و آماده است. پیوندهای پیشرفته اختیاری موجود است. Ng/ok Magazine Unloader به سرعت در خط شما ادغام می شود و جریان ثابت را در طول تغییرات حفظ می کند.
| مشخصات
| مدل ( لودر) | LD-M | LD -L | LD -LL | LD -XL |
| بعد (میلی متر) | 1250*765*1330 | 1650*845*1250 | 1800*909*1250 | 1800*970*1250 |
| اندازه PCB (میلی متر) | 50*50-330*250 | 50*50-445*330 | 50*50-530*390 | 50*50-530*460 |
| اندازه قفسه (میلی متر) | 355*320*563 | 460*400*563 | 535*4 60*563 | 535*530 *563 |
| سیستم کنترل | PL C | |||
| برق سو | 1 PH AC 220V 50/60Hz (گزینه:110V تا 380V) | |||
| وزن | 160 کیلوگرم | 220 کیلوگرم | 280 کیلوگرم | 340 کیلوگرم |
| مدل (تخلیه کننده) | UL-M | UL -L | UL -LL | UL -XL |
| بعد (میلی متر) | 1730*765*1250 | 2065*845*1250 | 2660*909*1250 | 2660*970*1250 |
| اندازه PCB (میلی متر) | 50*50-330*250 | 50*50-445*330 | 50*50-530*390 | 50*50-530*460 |
| اندازه قفسه (میلی متر) | 355*320*563 | 460*400*563 | 535*4 60*563 | 535*530 *563 |
| سیستم کنترل | PL C | |||
| برق سو | 1 PH AC 220V 50/60Hz (گزینه:110V تا 380V) | |||
| وزن | 180 کیلوگرم | 240 کیلوگرم | 300 کیلوگرم | 360 کیلوگرم |
| لیست تجهیزات خط SMT
کلید در دست یعنی تخته خالی، پانل تمام شده بیرون، بدون نگهداری از کودک. لودر PCB Unloader Loader از جلو تمیز تغذیه می شود و در عقب تمیز می شود. چاپگر به خمیر کامل می رسد. Placer هر جزء را در مرکز مرده قرار می دهد. Reflow لحیم کاری جامد. AOI همه چیز را بررسی می کند. همه ایستگاه ها همگام می مانند. نیروی کار لاغر می ماند. بازده پاس اول در شمال 99.5 درصد باقی می ماند. Uptime بی رحمانه باقی می ماند. خودرو، پزشکی، مصرف کننده، LED - استانداردها خرد شده، هزینه ها خرد شده است.
| داستان موفقیت مشتری

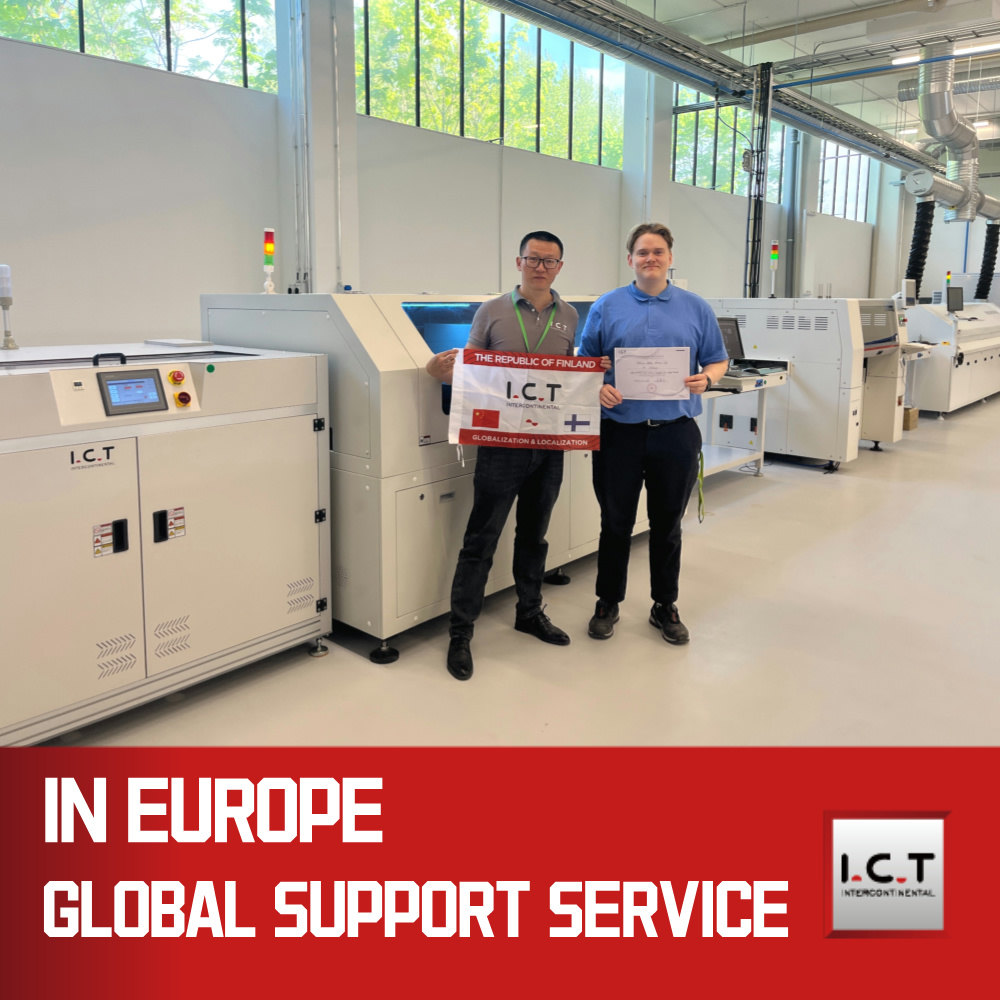

در سال 2024 مهندسان ما به فنلاند پرواز کردند تا یک خط تولید کامل پنل LED را برای یک تولید کننده روشنایی اروپایی پیشرو نصب کنند. این خط شامل Ng/ok Magazine Unloader، چاپگر خودکار 1.5 متری، دستگاه قرار دادن SM482PLUS، اجاق گاز L8، بافرهای خنک کننده، نوار نقاله های اتصال، تقسیم کننده برد و میکسر خمیر لحیم کاری بود. تیم ما آموزش نصب، اشکال زدایی و اپراتور را تنها در پنج روز به پایان رساند. این خط در اولین روز تولید با هیچ نقصی به سرعت کامل رسید. مشتری مرتبسازی دقیق دستگاه تخلیهکننده مجله Ng/ok و ارتباطات کامل ماشینی را تحسین کرد. آنها حسابرسی سخت اروپایی را به راحتی پشت سر گذاشتند و بلافاصله بعد از آن خط دیگری را سفارش دادند.
| خدمات و آموزش حرفه ای
ICT پشتیبانی کامل را ارائه می دهد: نصب در محل یا از راه دور، آموزش رایگان برای اپراتورها و تکنسین ها، خط تلفن فنی 24 ساعته، تحویل قطعات یدکی در سراسر جهان، و برنامه های تعمیر و نگهداری منظم. تیم مجرب ما تضمین میکند که Ng/ok Magazine Unloader شما با بهترین عملکرد و تقریباً بدون توقف برنامهریزی نشده اجرا میشود.
| آنچه مشتریان می گویند
'مهندسان به سرعت وارد شدند و مشکل ما را در همان روز حل کردند.' 'تخلیه کننده مجله Ng/ok پایدار و بسیار قابل اعتماد است.' 'بسته بندی ایمن بود؛ ماشین ها پس از ارسال کامل به دست آمدند.' 'آنها سریع پاسخ می دهند و به ما در بهبود کنترل کیفیت کمک می کنند.'
| گواهینامه های کیفیت ما
| درباره ما و کارخانه
از سال 2012، ICT با تیم تحقیق و توسعه خود، خطوط تولید کامل و نزدیک به 90 کارمند به سرعت رشد کرده است. ما در کارخانه مدرن خود سیستم های تست و کیفیت دقیق داریم. ما به بیش از 1600 مشتری در 72 کشور خدمات ارائه می دهیم. از یک Ng/ok Magazine Unloader تا راه حل های کامل کلید در دست، ما شریک مورد اعتماد شما برای موفقیت طولانی مدت هستیم.
