Assembled Line Smt Machine را برای خروجی PCBA مقرون به صرفه راه اندازی کنید.
الف پیوندهای ایستگاه از پیش پیکربندی شده
ب اجزای مهندسی ارزش
ج شروع 3 روزه Plug-and-play.
د عملیات صرفه جویی 18 کیلووات بر ساعت.
ه. موجودی یدکی محلی شده
f. انتقال مهارت 7-15 روزه
g. خط مونتاژ PCBA مناسب.
خط مونتاژ PCB
I.C.T
| مقدار: | |
|---|---|
| ملزومات ماشین اس ام تی لاین اسمبلد
ICT دستگاه آماده راه اندازی اسمبلد لاین اسمت را با پشتیبانی سه کارخانه متعلق به خود تامین می کند. با بیش از 22 سال در SMT/DIP، برنامه‌ریزی کارخانه، نقشه‌های چیدمان، تخمین‌های نیروی کار و مدل‌های ROI را بسته‌بندی می‌کنیم. گزینه های خط مونتاژ PCBA نیمه خودکار یا تمام خودکار از چاپگرهای اثبات شده، جاسازها، اجاق ها و AOI استفاده می کنند. یک اپراتور در هر شیفت کافی است. 18Kw/H صورتحساب ها را پایین نگه می دارد. ما به LED، تلویزیون، تلفن، EMS در سراسر جهان خدمت می کنیم. نصب 3 روزه راه اندازی هوا، برق، اگزوز را پوشش می دهد. 7-15 روز آموزش برنامه نویسی و نگهداری. خدمات جهانی بیش از 15 سال طول می کشد. خط تولید مقرون به صرفه SMD با بودجه های کم و بدون افت کیفیت مناسب است.
| نشان

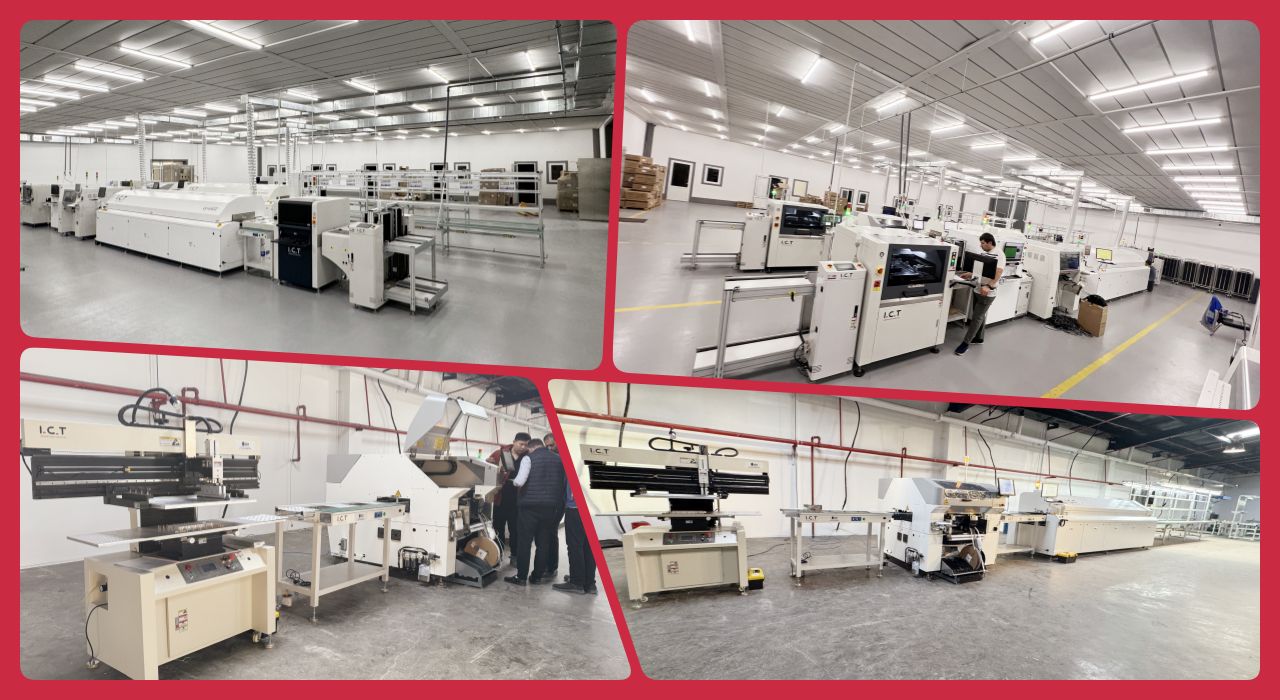

جریان ایستگاه کلید در دست
Assembled Line Smt Machine به صورت پیش‌پیوند شده برای تولید فوری وارد می‌شود. لودر بردها را به تمیز کننده خودکار تغذیه می کند. چاپگر از طریق اسکاج های هدایت شونده بینایی خمیر را رسوب می دهد. Placer SMD ها را با سرعت بهینه نصب می کند. پیوندهای جریان مجدد با دقت چند ناحیه ای. AOI مفاصل را تأیید می کند. Unloader OK/NG را مرتب می کند. این خط تولید مقرون به صرفه SMD زمان راه اندازی را 70% کاهش می دهد. تخته های 100-1200 میلی متری را می گیرد.
فناوری قرار دادن SMD
چاپگر فشرده در Assembled Line Smt Machine شابلون را به طور خودکار تراز می کند. ریل دوگانه از تغییر سریع پشتیبانی می کند. پرچم‌های بازرسی دوبعدی مشکلات را زودتر می‌چسبانند. از مواد بدون سرب کم هزینه پشتیبانی می کند. ایده آل برای راه اندازی خط مونتاژ PCBA.
راندمان فر مجدد
کوره Reflow از نوار نقاله زنجیری با پایداری ± 0.3 درجه سانتی گراد استفاده می کند. بخاری های مستقل بالا/پایین. خنک شدن سریع از تاب برداشتن جلوگیری می کند. 50 دستور غذا را ذخیره می کند. 18 کیلووات بر ساعت از طریق عایق هوشمند. مناسب دستگاه اسمبلد لاین با ترکیب بالا.
بازرسی و آزمایش
AOI با سرعت خطی با دوربین های رنگی اسکن می کند. جابجایی، لحیم کاری اضافی را تشخیص می دهد. پیوندهایی به placer برای افست خودکار. داشبورد داده DPMO را ردیابی می کند. قابلیت اطمینان خط تولید SMD هسته تا مقرون به صرفه.
گزینه های خط انعطاف پذیر
خط مونتاژ PCBA نیمه خودکار را شروع کنید، بعداً ماژول ها را اضافه کنید. نقشه ها فضایی را برای SPI یا بافر ذخیره می کنند. مدل های نیروی کار 50 درصد کاهش تعداد کارکنان را نشان می دهد.
| مشخصات
| جزئیات | پروژه های | دسته بندی |
|---|---|---|
| الزامات چیدمان کارخانه | چیدمان مدار هوای کارخانه | از منبع هوای کارخانه یا دستگاه هوای فشرده بدون روغن جداگانه استفاده کنید. فشار باید بیشتر از 7 کیلوگرم بر سانتی متر مربع باشد. |
| چیدمان برق کارخانه | AC220 تک فاز (220±10٪، 50/60Hz) سه فاز AC 380V (380±10٪، 50/60Hz) | |
| طرح اگزوز کارخانه | حداقل دبی مجرای اگزوز 500 فوت مکعب در دقیقه (14.15 متر مکعب در دقیقه) است. | |
| چیدمان روشنایی کارخانه | روشنایی ایده آل در کارخانه 800 ~ 1200LUX است، حداقل حداقل 300LUX نیست. | |
| طرح بندی دمای کارخانه | دمای محیط کارگاه تولید 23±3 درجه سانتیگراد، به طور کلی 17 ~ 28 درجه سانتیگراد و رطوبت نسبی 45٪ ~ 70٪ RH است. | |
| آماده سازی مواد | لیست BOM | تمام قطعات و مقادیر مورد نیاز برای مونتاژ خط تولید PCBA را فهرست کنید. |
| فایل CAD | فایل طراحی دیجیتال برای برنامه ریزی چیدمان PCB و راه اندازی ماشین. | |
| فایل Gerber | فایل استاندارد برای ساخت و چاپ PCB استنسیل. | |
| خمیر لحیم کاری | مواد قبل از قرار دادن قطعات در چاپگر روی پدها اعمال می شود. | |
| مواد کامپوننت SMD | قطعات نصب شده روی سطح مانند تراشه ها و مقاومت ها برای قرار دادن. | |
| الکل صنعتی | برای تمیز کردن تخته ها و شابلون ها در طول مراحل نصب استفاده می شود. | |
| کمربند اسپلایس | نوار برای اتصال قرقره های فیدر بدون توقف خط. | |
| شابلون | ورق فلزی با سوراخ برای چاپ دقیق خمیر لحیم کاری. |
| لیست تجهیزات خط SMT
خط تولید PCBA با کیفیت بالا ICT دارای تجهیزات پیشرفته برای مونتاژ PCB کارآمد و دقیق است. خط SMT کاملاً خودکار شامل یک لودر، یک چاپگر خودکار برای کاربرد دقیق خمیر لحیم کاری، یک دستگاه انتخاب و جابجایی برای قرار دادن دقیق قطعات، یک کوره جریان مجدد برای لحیم کاری مطمئن و یک سیستم AOI برای بازرسی کامل نقص است. این خط تولید PCBA با کیفیت بالا، عملکرد روان، قابلیت اطمینان بالا و مونتاژ SMT کم هزینه را تضمین می کند و نیازهای مختلف صنعت را برآورده می کند.
| نام محصول | هدف در خط SMT |
|---|---|
| لودر PCB | به طور خودکار PCB های لخت را در خط بارگذاری می کند. |
| چاپگر خمیر لحیم | خمیر لحیم کاری را روی پدهای PCB با دقت چاپ می کند. |
| دستگاه را انتخاب و قرار دهید | قطعات را به طور دقیق روی PCB ها نصب می کند. |
| اجاق گاز | لحیم کاری را ذوب می کند تا اتصالات جامد ایجاد کند. |
| دستگاه AOI | اتصالات لحیم کاری و عیوب قرارگیری را بررسی می کند. |
| دستگاه SPI | ارتفاع و کیفیت خمیر لحیم کاری را بررسی می کند. |
| تجهیزات قابلیت ردیابی | داده های تولید را ضبط و ردیابی می کند: دستگاه علامت گذاری لیزری / نصب کننده برچسب / چاپگر جوهر افشان |
| دستگاه تمیز کردن SMT | برای تمیز کردن PCB ها، شابلون ها، فیکسچرها، نازل ها و غیره استفاده می شود. |
| دستگاه مسیریابی PCB | PCBA را به محصول نهایی برش دهید |
| ویدئوی موفقیت مشتری
سرویس گیرنده EMS دستگاه اسمبل اسمت ما را برای بردهای تلفن مستقر کرد. ویدئو چرخه بارگیری به تخلیه کننده را زیر 5 دقیقه ضبط می کند. آنها راه اندازی 3 روزه و اجرای تک اپراتور را برجسته می کنند. بازدهی در ماه اول به 99.5 درصد رسید. خط مونتاژ PCBA در 8 ماه بازپرداخت شد. خط تولید مقرون به صرفه SMD از اهداف حجمی فراتر رفت.
| خدمات و پشتیبانی آموزشی
ICT دستگاه اسمبلد لاین اسمت را از قیمت تا سالهای آینده مدیریت می کند. تراز 3 روزه در محل و اجرای آزمایشی. برنامه درسی 7-15 روزه: نرم افزار، بررسی های روزانه، اصلاحات جزئی. ارسال قطعات از 8 انبار جهانی. سابقه خدمت 15 ساله تشخیص رایگان از راه دور
| توصیفات مشتری
کاربران به حمل و نقل بدون آسیب برای دستگاه اسمبلد لاین اسمت توجه دارند. مهندسان مشکلات را در کمتر از 6 ساعت در خارج از کشور حل می کنند. خط مونتاژ PCBA شیفت های 22 ساعته را اجرا می کند. خط تولید مقرون به صرفه SMD 30٪ در مقابل رقبا صرفه جویی می کند.
| گواهینامه ها و استانداردها
CE برای ایمنی بررسی مواد RoHS ممیزی فرآیند ISO9001 اختراعات مربوط به فناوری پیوند زیربنای ماشین اسمبل قابل اعتماد اسمبل لاین.
| درباره شرکت و کارخانه ICT
سه کارخانه در مجموع 12000 متر مربع. 89 پرسنل، 20 مهندس. 25 سال خدمت به 1600 مشتری در 72 کشور. خط مونتاژ PCBA سفارشی R&D داخلی. QC چند نقطه ای از ورودی تا بسته بندی. مراکز جهانی، انبارها، شعب. هدف: مرکز الکترونیک با ارزش متقابل.
