سه سوال در مورد PCBA - منظور از PCBA چیست؟تجهیزات تولید مورد نیاز PCBA چیست؟فرآیند تولید PCBA چیست؟

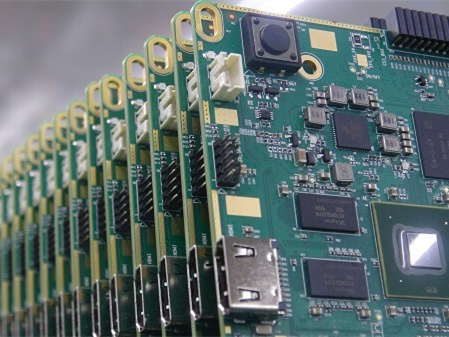

معنی PCBA

PCBA مخفف Printed Circuit Board + Assembly است که به آن مونتاژ PCB نیز گفته می شود.

پس از اینکه PCB مراحل SMT، Plug-in DIP، تست PCBA، بازرسی کیفیت و مونتاژ را طی کرد، یک محصول نهایی تشکیل می شود که به آن PCBA می گویند.تقریباً تمام محصولات الکترونیکی مانند گوشی های هوشمند، رایانه، تلویزیون، LED و غیره به بردهای PCBA نیاز دارند.

PCBA عبارت است از پردازش یک برد PCB خالی از طریق یک سری فرآیندها و در نهایت پردازش آن به یک محصول الکترونیکی قابل استفاده توسط کاربران.در فرآیند تولید، یک لینک به لینک دیگر متصل می شود و کدام لینک مشکل کیفیت دارد، تاثیر زیادی در کیفیت محصول خواهد داشت.

تجهیزات اصلی تولید PCBA

تجهیزات اساسی مورد نیاز برای تولید PCBA شامل دستگاه چاپ استنسیل، ماشین انتخاب و مکان، اجاق گاز، تجهیزات بازرسی، دستگاه لحیم کاری موج، دستگاه تمیز کننده SMT، I.C.T، FCT و غیره است.

کارخانه های پردازش PCBA در مقیاس های مختلف به تجهیزات مختلف مجهز خواهند شد.

تجهیزات اصلی تولید PCBA به شرح زیر است:

1. دستگاه چاپ استنسیل

اصل کار دستگاه چاپ خمیر لحیم کاری به این صورت است: خراش های چپ و راست خمیر لحیم کاری را از طریق شابلون روی PCB چاپ می کنند.

2. انتخاب و مکان ماشین

Pick and Place Machine که با نام Surface Mount System نیز شناخته می شود، دستگاهی است که با حرکت دادن سر جایگذاری در خط تولید، قطعات را به دقت روی پدهای PCB قرار می دهد.

3. فر مجدد

پس از اینکه لحیم کاری مجدد هوا یا نیتروژن را تا دمای کافی گرم کرد، آن را با قطعات متصل به برد مدار باد کنید تا لحیم دو طرف قطعات ذوب شده و به مادربرد بچسبد.

4. تجهیزات بازرسی

تقریباً سه نوع تجهیزات تست در بازار وجود دارد، AOI (بازرسی نوری خودکار)، SPI (بازرسی خمیر لحیم کاری)، و AXI (بازرسی خودکار اشعه ایکس).

دستگاه به طور خودکار PCB را از طریق دوربین اسکن می کند، عیوب PCB را تشخیص می دهد و عیوب را از طریق نمایشگر مشخص می کند.

5. دستگاه لحیم کاری موج

لحیم کاری موجی این است که سطح لحیم کاری تخته پلاگین مستقیماً با قلع مایع با دمای بالا تماس پیدا کند تا به هدف لحیم کاری برسد.

و یک وسیله خاص باعث می شود قلع مایع به صورت پدیده ای موج مانند باشد، بنابراین به آن 'ماشین لحیم کاری موج' می گویند.

6. ماشین تمیز کردن SMT

دستگاه تمیز کننده برای تمیز کردن برد PCBA استفاده می شود که می تواند پس از لحیم کاری بقایای برد را از بین ببرد.

7. فناوری اطلاعات و ارتباطات

تست I.C.T عمدتاً از پروب های آزمایشی برای تماس با نقاط تست طرح PCB برای تشخیص مدار باز، اتصال کوتاه و جوش تمام قسمت های PCBA استفاده می کند.

8. FCT

FCT به آزمایش برد هدف برای اندازه گیری اینکه آیا پاسخ ترمینال خروجی مطابق با الزامات است یا خیر، اشاره دارد.

فرآیند تولید PCBA

فرآیند تولید PCBA را می توان به چندین فرآیند عمده تقسیم کرد، SMT→ DIP → آزمایش PCBA → مونتاژ محصول نهایی.

1. SMT

خط تولید SMT را می توان به تقسیم کرد خط تولید تمام اتوماتیک و خط تولید نیمه اتوماتیک با توجه به درجه اتوماسیون

متداول ترین خطوط تولید SMT تمام اتوماتیک شامل SMT Loader + دستگاه چاپ شابلون + Pick and Place Machine + Conveyor + Reflow Oven + AOI + Unloader است.

2. DIP

فرآیند پردازش پلاگین DIP به شرح زیر است: پلاگین → لحیم کاری موجی → برش پا → پردازش پس از لحیم کاری → تمیز کردن → بازرسی کیفیت.

3. تست PCBA

تست PCBA حیاتی ترین لینک کنترل کیفیت در کل فرآیند پردازش PCBA است.رعایت دقیق استانداردهای تست PCBA و تست نقاط تست برد مدار طبق برنامه تست مشتری (Test Plan) الزامی است.

4. مونتاژ محصول نهایی

برد PCBA تست شده را روی پوسته مونتاژ کنید و سپس آن را تست کنید.

بردهای مدار چاپی پل هایی هستند که قطعات الکترونیکی را حمل می کنند و مدارها را به هم متصل می کنند و در کل محصول الکترونیکی غیر قابل تعویض هستند.

با پیشرفت فناوری ابر، 5G، کلان داده، هوش مصنوعی، صنعت 4.0، اینترنت اشیا و سایر فناوری ها، صنعت PCB به عنوان نیروی اساسی زنجیره صنعت الکترونیک، از نظر ارزش خروجی به طور پیوسته رشد کرده است.
