پس از لحیم کاری دستگاه SMT، مقداری فضای خالی در محل اتصال لحیم ایجاد می شود.این خلأهای اجتناب ناپذیر باعث ایجاد برخی خطرات بالقوه برای کیفیت کل محصول می شود و مستقیم ترین جلوه آن این است که عمر محصول بسیار کمتر از حد انتظار خواهد بود.به خصوص در صنایع هوافضا، هوانوردی، الکترونیک خودرو، الکترونیک پزشکی و سایر صنایعی که به پایداری و قابلیت اطمینان بسیار بالایی از محصولات نیاز دارند، میزان خالی بودن نقاط لحیم کاری نیز نشانگر واجد شرایط بودن محصول می شود.
دلایل ایجاد این حفره‌های اتصال لحیم کاری مختلف است، مانند خمیر لحیم کاری، عملیات سطح PCB، تنظیم منحنی دمای جریان، محیط جریان مجدد، طراحی پد لحیم کاری، ریزچاله‌ها، خالی بودن لحیم و غیره. اما دلیل اصلی اغلب ناشی از باقی‌مانده گاز در لحیم مذاب در حین لحیم کاری
همانطور که لحیم مذاب جامد می شود، این حباب ها خنک می شوند و حفره های مفصل لحیم ایجاد می کنند.این پدیده ای است که قطعاً در لحیم کاری رخ خواهد داد، داشتن تمام اتصالات لحیم کاری در محصولات مونتاژ الکترونیکی برای دستیابی به حفره های صفر دشوار است.
به دلیل تأثیر عوامل خالی، قابلیت اطمینان کیفی اکثر اتصالات لحیم کاری نامشخص است و در نتیجه مقاومت مکانیکی اتصالات لحیم کاری کاهش می یابد که به طور جدی بر خواص حرارتی و الکتریکی اتصالات لحیم کاری تأثیر می گذارد و در نتیجه بر عملکرد محصول نهایی تأثیر می گذارد.

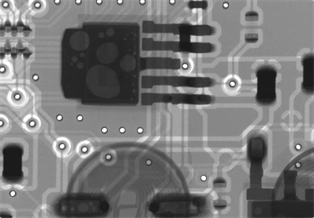

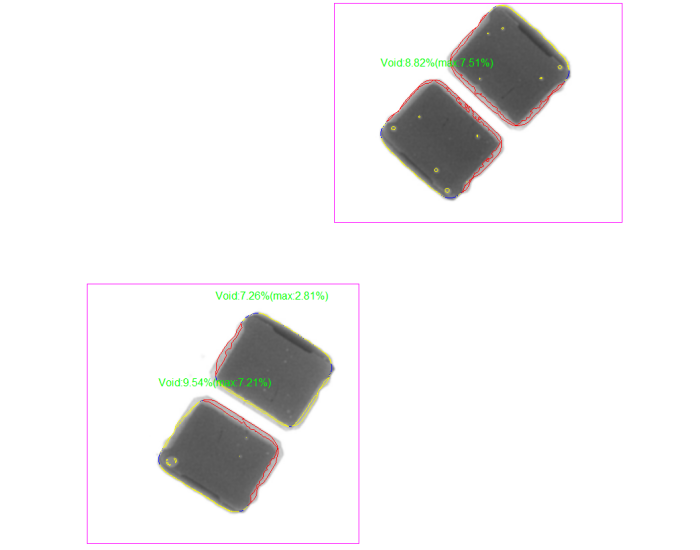

حفره های مفصل لحیم کاری تراشه

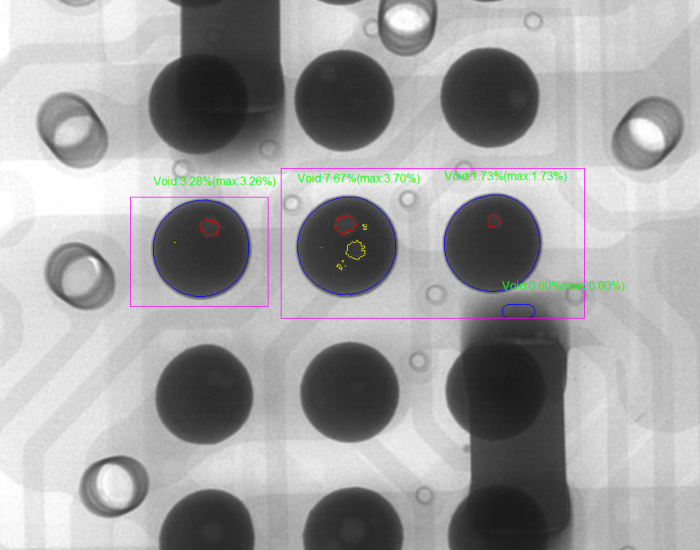

حفره های مفصل لحیم کاری BGA

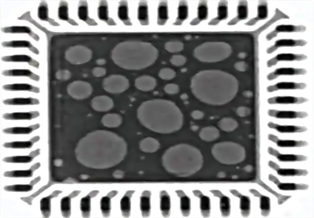

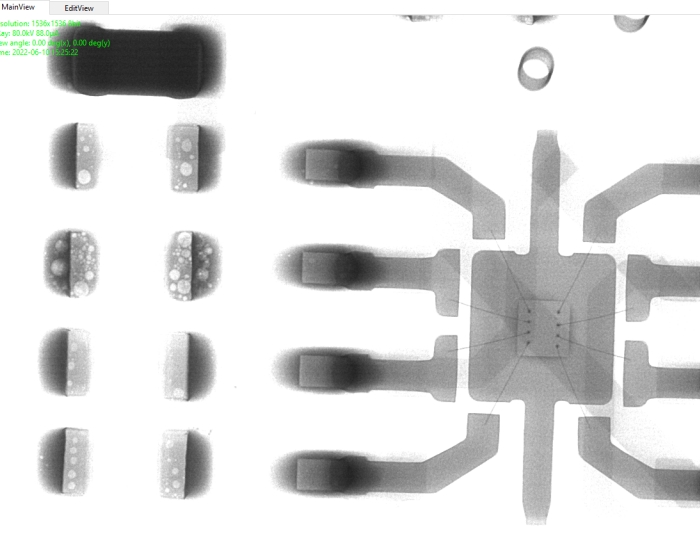

حفره های مفصل لحیم کاری IC Component
به طور معمول، پس از بازرسی توسط I.C.T-7900 اشعه ایکس, میزان خالی شدن برخی از محصولات لحیم کاری شده می تواند تا 30٪ باشد، در حالی که طبق IPC-7095C، میزان خالی شدن بیشتر از 35٪ است و قطر فضای خالی بیشتر از 50٪ قطر لحیم کاری است که مقدار حدی کنترل شده فرآیند است. .به طور کلی، مشتریان با نیازهای بالاتر، سفارشات تولید PCBA را برای EMS ارسال می کنند.ناحیه خالی نیز یکی از شاخص هاست.اگر بیش از 25٪ از سطح توپ لحیم کاری باشد، محصول فاقد صلاحیت در نظر گرفته می شود و نیاز به تعمیر دارد.

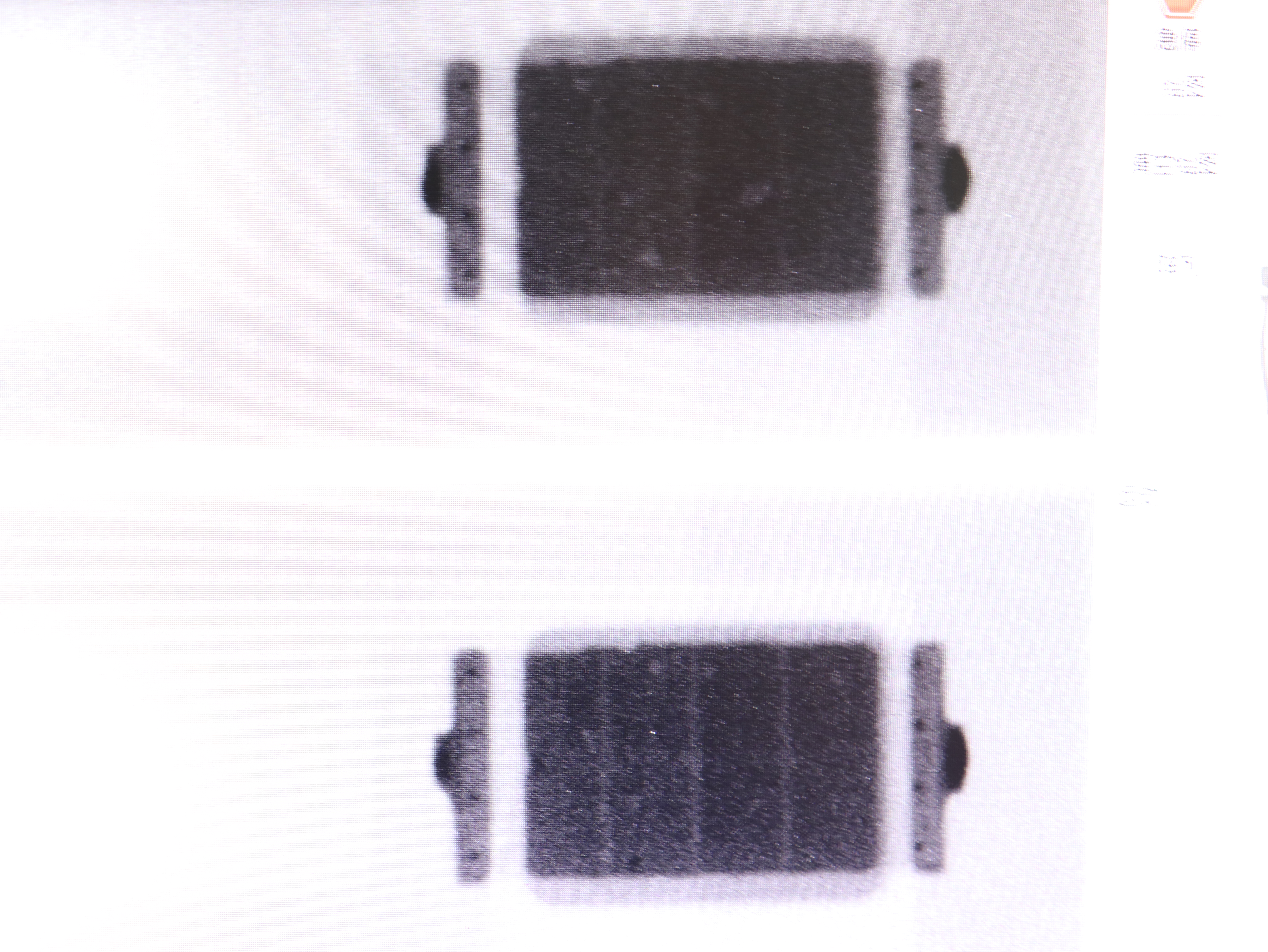

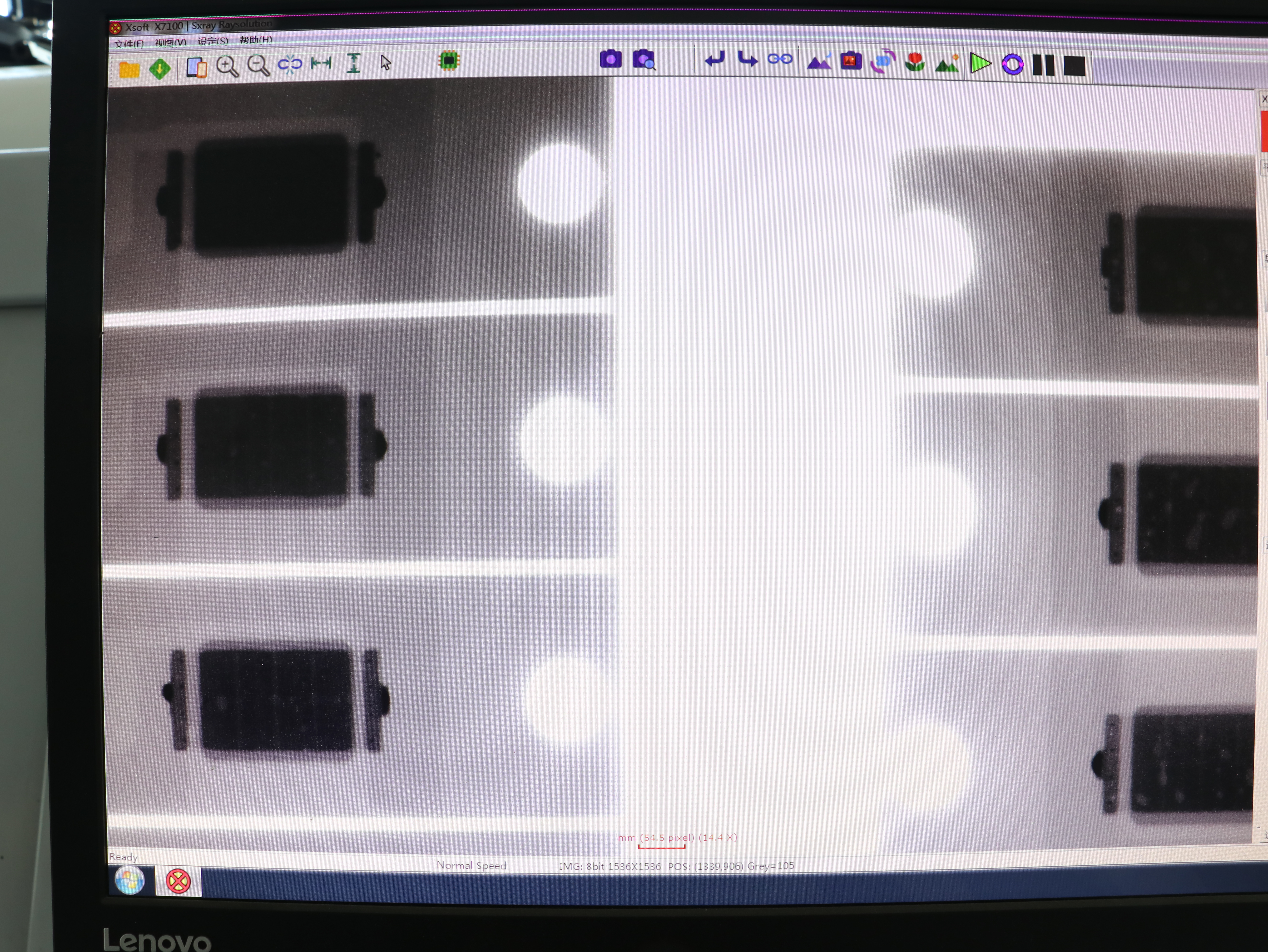

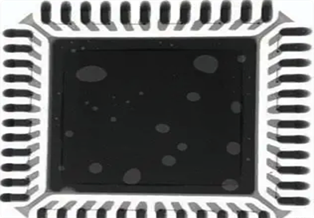

میزان خلأ پخته شده توسط دستگاه لحیم کاری خلاء I.C.T-LV733 کم است و میزان خالی بودن حدود 1٪ است، لطفاً تصویر زیر را بررسی کنید.

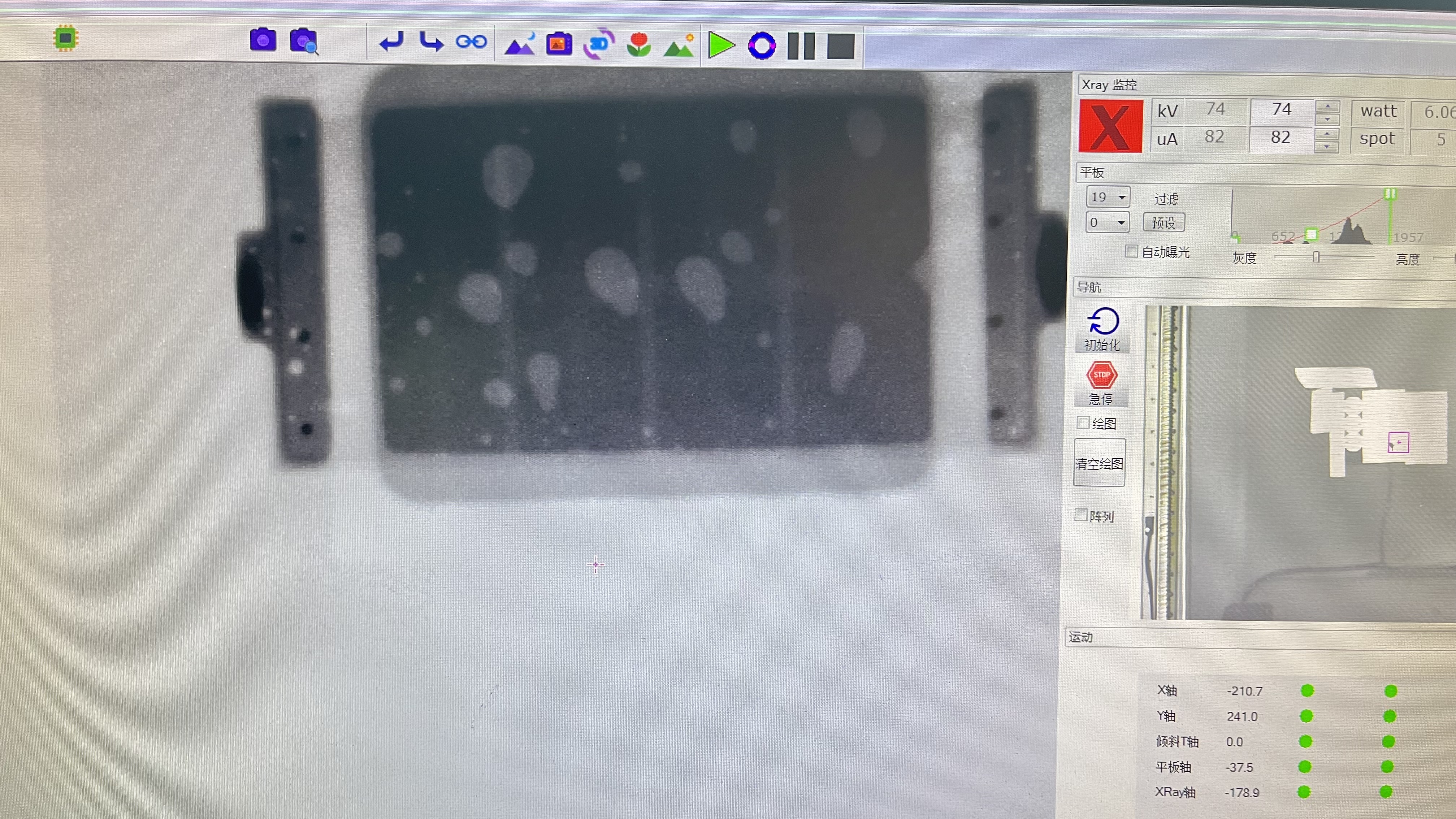

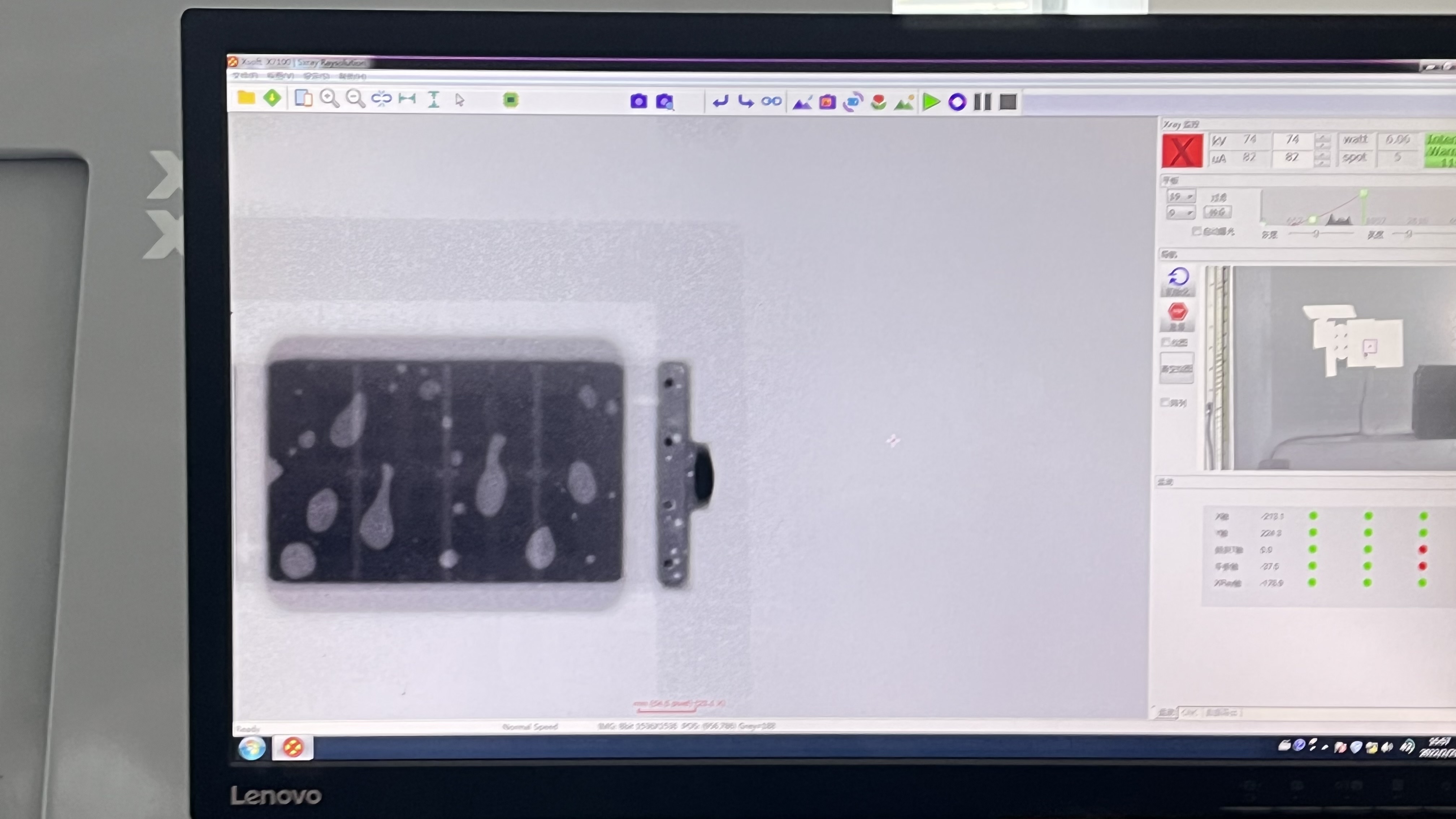

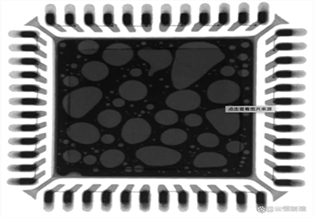

میزان خالی بودن پخت دستگاه لحیم کاری معمولی کم است، از تصویر زیر حباب های هوا زیادی وجود دارد.
این بدان معنا نیست که همه ما لحیم کاری خلاء را انتخاب می کنیم.اگر نیازهای کیفیت محصول شما نیاز به ثبات بسیار بالایی دارد، می توانید ما را در نظر بگیرید I.C.T-LV733
چگونه برای حل مشکل از درجه اعتبار ساقط، وجود خواهد داشت خلاء reflow دستگاه لحیم کاری استفاده کنید.لحیم کاری در محیط خلاء می تواند به طور اساسی اکسیداسیون لحیم کاری را در محیط غیر خلاء حل کند و به دلیل تأثیر اختلاف فشار داخلی و خارجی اتصال لحیم کاری، حباب در محل اتصال لحیم کاری به راحتی از محل اتصال لحیم سرریز می شود تا به این نتیجه برسیم. سرعت حباب کم یا حتی بدون حباب، و در نهایت هدایت حرارتی دستگاه را به طور اساسی بهبود می بخشد.میزان خالی بودن لحیم کاری جریان مجدد خلاء عموماً زیر 3 درصد است که بسیار کمتر از لحیم کاری با جریان مجدد نیتروژن و بدون سرب است.
1. غلظت اکسیژن بسیار کم را برای کاهش درجه اکسیداسیون شار فراهم کنید.
2. درجه اکسیداسیون شار کاهش می یابد، گاز فرار در واکنش با اکسید و شار بسیار کاهش می یابد و احتمال حفره ها کاهش می یابد.
3. جریان ذوب شار در محیط خلاء بهتر است، شناوری حباب ها بسیار بیشتر از مقاومت جریان شار است و حباب ها به راحتی از ذوب شار تخلیه می شوند.
4. اختلاف فشار بین حباب و محیط خلاء وجود دارد، شناوری حباب افزایش می یابد و حباب به راحتی نمی تواند واکنش اکسیداسیون را با شار ایجاد کند.
1. درجه آب بندی خلاء: لحیم کاری مجدد با خلاء برای اطمینان از درجه خلاء کار کوره، با بررسی اینکه آیا میزان نشت اصلی مطابق با استاندارد است یا خیر.
2. مواد عایق حرارتی با کیفیت بالا: مواد عایق حرارتی در لحیم کاری خلاء جریان مجدد نیز در حالت خلاء انجام می شود.این امر مستلزم آن است که مواد عایق حرارتی ویژگی های خاصی مانند مقاومت در برابر دمای بالا، هدایت حرارتی کم و فشار بخار کم داشته باشند.مواد عایق معمولا تنگستن، تانتالیوم، گرافیت و غیره هستند.
3. عملکرد بالا دستگاه خنک کننده آب: هنگامی که لحیم کاری خلاء جریان مجدد کار می کند، تمام قطعات در حالت گرمایش هستند.از آنجایی که کوره در حالت خلاء است و با دنیای خارج ارتباط ندارد، سیستم تخلیه حرارت باید با کیفیت بالا راه اندازی شود.دستگاه خنک کننده آب اولین وسیله ای است که در اینجا توصیه می شود.پوسته و پوشش دستگاه لحیم کاری جریان خلاء، هدایت و دفع عناصر گرمایش الکتریکی و قطعات بازه گرم باید به طور ویژه با دستگاه خنک کننده آب تنظیم شود.به این ترتیب می توان اطمینان حاصل کرد که ساختار هر یک از اجزاء تحت شرایط خلاء و حرارت بالا تغییر شکل نمی دهد یا آسیب نمی بیند.
4. تشخیص خلأ با اشعه ایکس I.C.T-7900: در مقایسه با میزان خالی بودن لحیم کاری معمولی و جریان مجدد خلاء، آیا میزان خالی بودن لحیم کاری جریان مجدد خلاء می تواند کمتر از 3٪ باشد یا حتی به 1٪ برسد.

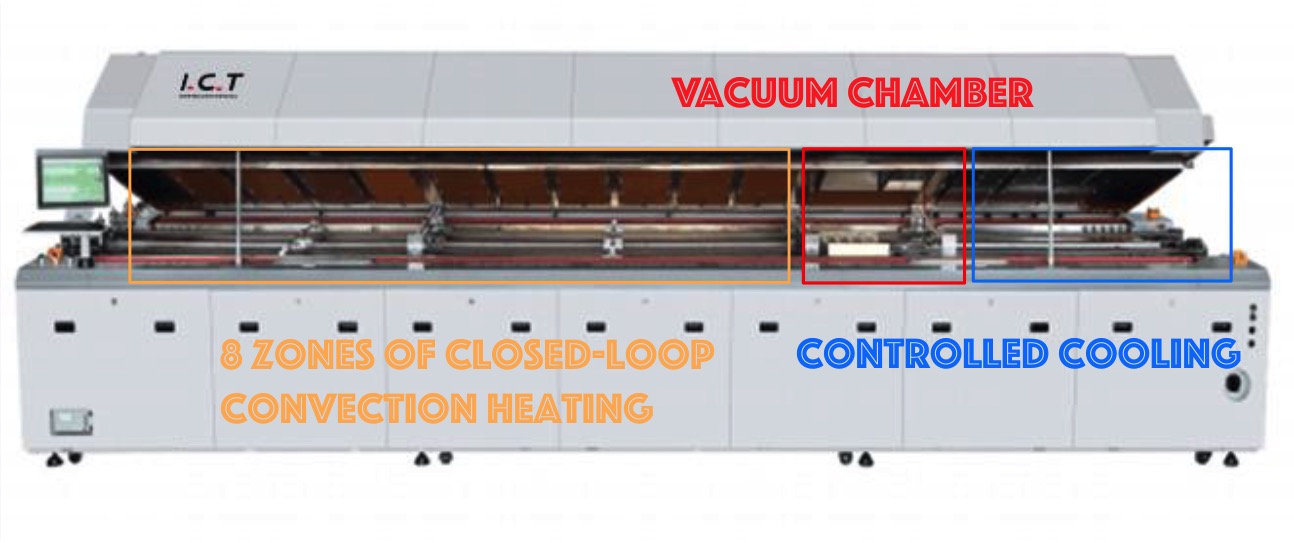

دستگاه لحیم کاری خلاء I.C.T-LV733 می تواند الزامات فوق را به طور کامل برآورده کند، می توانید برای مشاوره با ما تماس بگیرید. اینجا کلیک کنید برای پرش به صفحه محصول
