PCB چیست؟

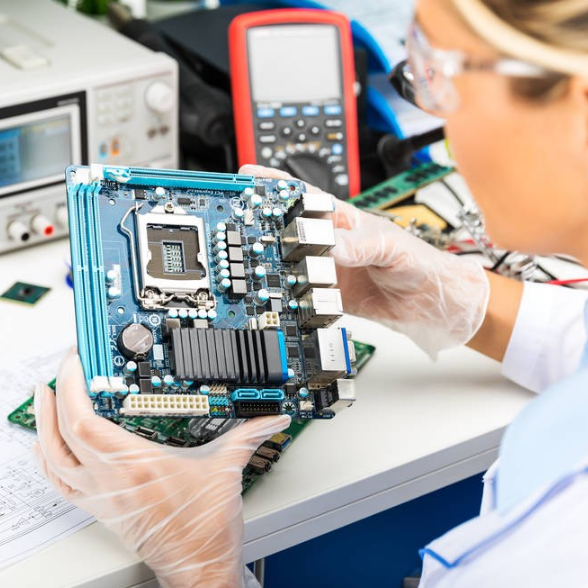

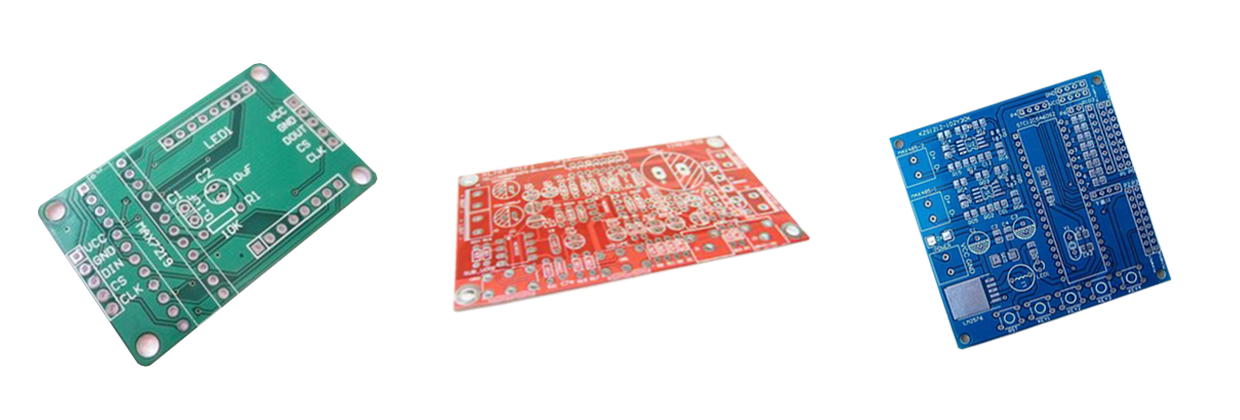

PCB (Printed Circuit Board) نام سنتی برد لخت است. PCB برای پشتیبانی مکانیکی و اتصال الکتریکی اجزای الکترونیکی با استفاده از مسیرهای رسانا، مسیرها یا ردیابی سیگنال حک شده از ورق های مسی که روی یک بستر غیر رسانا قرار گرفته اند، استفاده می شود.
PCB (برد مدار چاپی)
هنگامی که برد فقط دارای خطوط و ویژگی های مسی است و هیچ عنصر مداری مانند خازن، مقاومت یا دستگاه فعال در بستر واقعی برد ساخته نشده است، به درستی به عنوان تخته سیم کشی چاپی (PWB) یا برد سیم کشی اچ شده گفته می شود.
روی یک برد PCB خالی، SMT (یا پلاگین DIP) را انجام دهید و محصول به دست آمده را می توان PCBA (مجموعه برد مدار چاپی) یا این فرآیند را PCBA (مجموعه برد مدار چاپی) نامید. وقتی محصول الکترونیکی را جدا می کنیم، می بینیم که برد مدار پر از قطعات است و برد مدار در این زمان PCB پردازش شده توسط PCBA است.
PCBA (مجموعه برد مدار چاپی)
SMT چیست؟
SMT (Surface Mounted Technology) روشی است که در آن اجزای الکتریکی مستقیماً بر روی سطح برد مدار چاپی (PCB) نصب میشوند و در حال حاضر محبوبترین فناوری و فرآیند در صنعت مونتاژ الکترونیکی است. یک قطعه الکتریکی که به این روش نصب شده است به عنوان دستگاه نصب سطحی (SMD) نامیده می شود.
در شرایط عادی، محصولات الکترونیکی مورد استفاده ما توسط pcb به اضافه خازنها، مقاومتها و سایر اجزای الکترونیکی مختلف مطابق با نمودار مدار طراحی شده طراحی میشوند، بنابراین انواع لوازم الکتریکی برای پردازش به تکنیکهای مختلف پردازش تراشههای smt نیاز دارند. خط SMT :
لودر --> چاپ خمیر لحیم کاری --> انتخاب و مکان --> فر جریان --> بازرسی نوری --> تخلیه کننده.
علاوه بر تجهیزات SMT، ماشینهای علامتگذاری لیزری میتوانند برای شناسایی محصول و قابلیت ردیابی در گردشهای کاری تولید استفاده شوند.
خط SMT
تفاوت بین PCB و SMT چیست؟
PCB مخفف Printed Circuit Board است که یک برد است. برای پشتیبانی از قطعات الکترونیکی و ارائه مدارهای الکتریکی استفاده می شود تا بتوان یک مدار الکتریکی کامل بین قطعات الکترونیکی تشکیل داد.
SMT یک فناوری مونتاژ برد مدار است. قطعات الکترونیکی را طی فرآیندی روی یک برد PCB خالی نصب می کند. این محبوب ترین فناوری فرآیند است که بین اجزای الکترونیکی پشتیبانی می کند و مدارهایی را برای تشکیل یک مدار کامل فراهم می کند.
