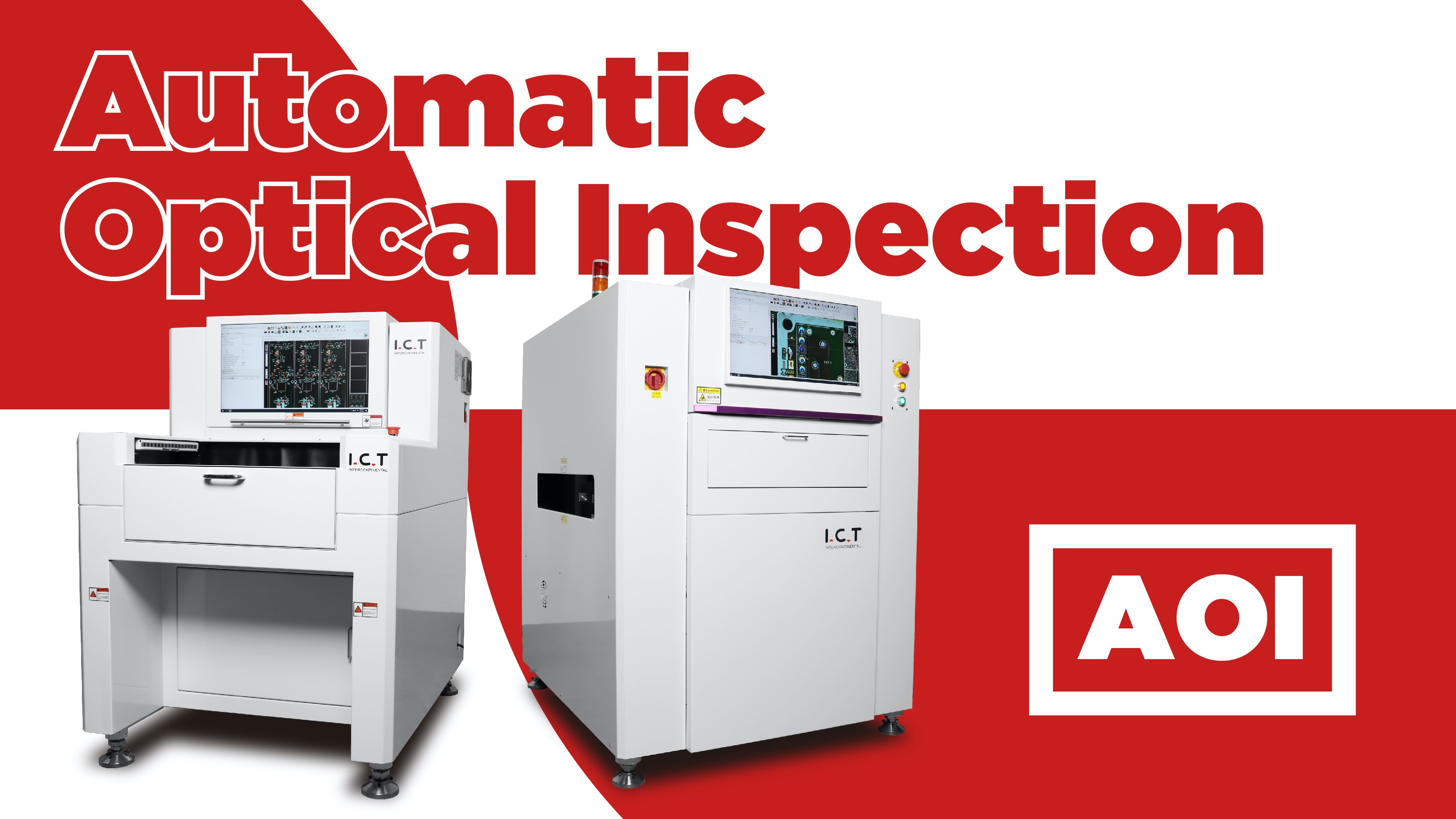

ICT راه حل های خط تولید SMT را با بازرسی نوری خودکار (AOI) ارائه می دهد.
AOI مخفف Automated Optical Inspection است که به طور گسترده در صنعت الکترونیک برای بررسی ظاهر مونتاژ PCBA در انتهای پشت خط مونتاژ برد مدار استفاده می شود.اصل اساسی AOI قضاوت در مورد اینکه آیا شی مورد آزمایش با استاندارد مطابقت دارد یا خیر، با مقایسه اینکه آیا تفاوت زیادی بین جسم مورد آزمایش و تصویر استاندارد با استفاده از فناوری تصویر وجود دارد یا خیر.AOI یک منبع نور 4 رنگ را به برد PCBA ساطع می کند که به طور خودکار توسط یک دوربین صنعتی برای خرابی های فاجعه بار، مانند قطعات از دست رفته یا نقص کیفیت، اسکن می شود.بنابراین، کیفیت AOI به توانایی تصویربرداری تصویر، توانایی تجزیه الگوریتم و فناوری تشخیص تصویر بستگی دارد.ICT AOI در این جنبه ها به خوبی عمل کرده است.
برخی از مشتریان در نظر خواهند داشت که آیا خرید دستگاه AOI ضروری است یا خیر و یکی از راه حل های بهبود کارایی کیفیت استفاده از AOI است.اگر بتوان عیب را در خط تولید پیدا کرد، می توان فوراً آن را اصلاح کرد، بنابراین می توان میزان نقص را تا حد زیادی کاهش داد و اطلاعات را می توان به جلوی خط تولید بازگرداند، بنابراین بسیاری از مشکلات مشابه را می توان حل کرد. یا از جلو اجتناب شود.
شما می توانید بر اساس ظرفیت و بودجه خود تصمیم بگیرید که کدام را انتخاب کنید. انواع مختلفی از AOI آنلاین وجود دارد که با توجه به خط تولید شما تعیین می شود. ICT-V5000H برای قسمت جلویی و پشتی لحیم کاری مجدد در خطوط تولید SMT استفاده می شود که به طور کلی در انتهای پشت کوره جریان مجدد قرار می گیرد.که در انتهای جلوی کوره جریان مجدد قرار می گیرد تا وضعیت SMT th را آزمایش کنددستگاه SMT.در انتهای پشتی لحیم کاری مجدد برای تشخیص PCBA پس از لحیم کاری استفاده می شود.
هر دو ICT-V5200 و ICT-V5300 در انتهای پشت خط DIP قرار می گیرند و می توانند به سرعت و با دقت هر گونه مشکل در اتصالات لحیم کاری را تشخیص دهند.تفاوت این است که ICT-V5200 حاوی یک تابع معکوس است، یک طرف PCBA شناسایی می شود، طرف دیگر پس از وارونگی شناسایی می شود.این ICT-V5300 یک نسخه ارتقا یافته است ICT-V5200.دارای دو منبع نور و دوربین در بالا و پایین است که می تواند همزمان بالا و پایین را تشخیص دهد که می تواند 2.2 برابر زمان تشخیص را ذخیره کند.
این ICT-VC5000 در خط پوشش، در انتهای پشتی قرار می گیرد کوره IR یا UV، برای بازرسی PCBA پس از پوشش.
علاوه بر مدل های آنلاین فوق، مدل آفلاین ICT-V8 حجم فروش بالایی نیز دارد.به غیر از اینکه یک فرد باید به صورت دستی برد را برای تشخیص قرار دهد، تنظیمات دیگر مانند مدل آنلاین است و دقت و سرعت تشخیص را می توان کامل نامید.
اصل کار و ویژگی های AOI

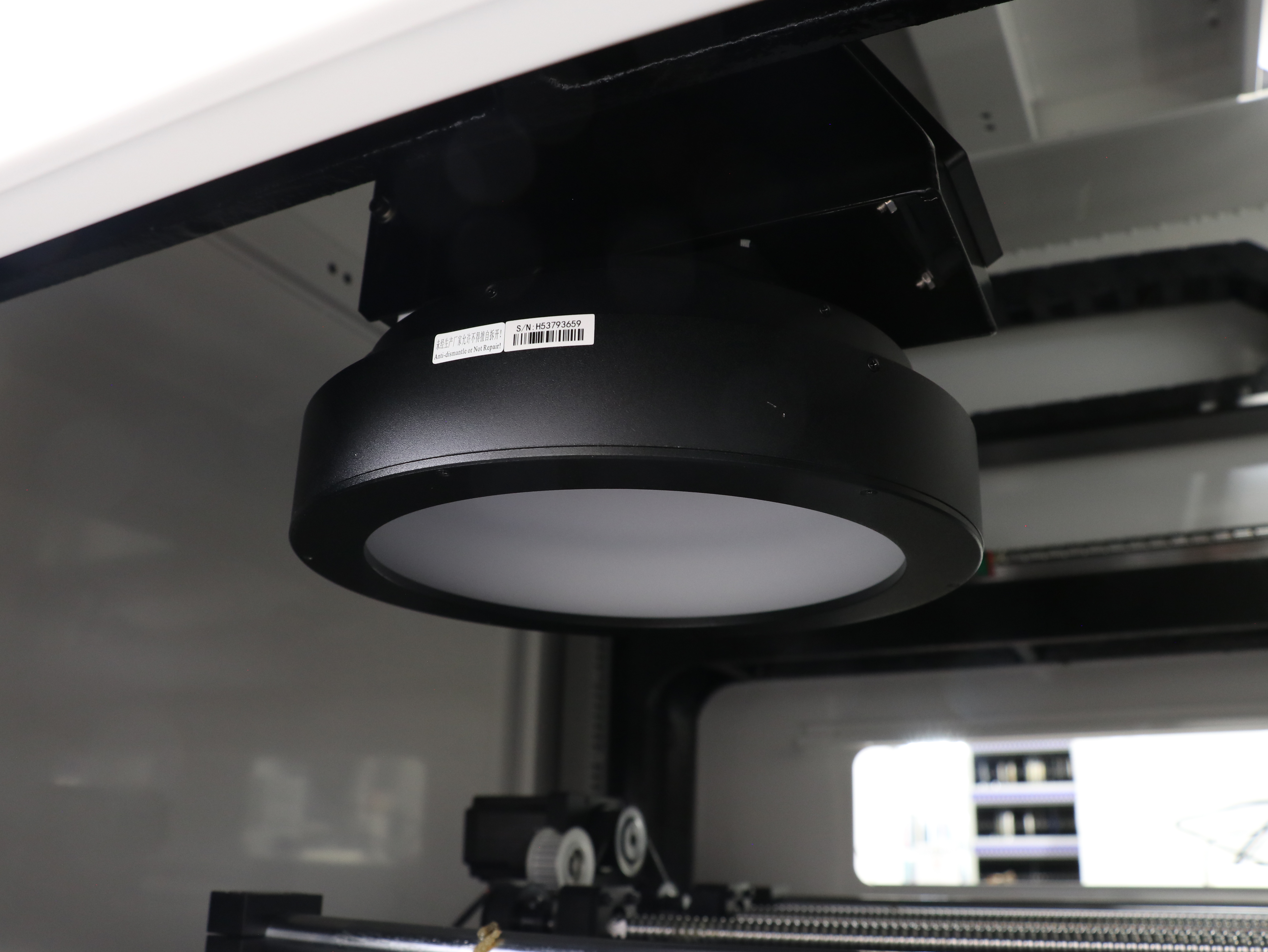

1. منبع نور حلقه LED کواکسیال چهار رنگ RGB+W.
بزرگترین ویژگی ICT AOI استفاده از منبع نور دایره ای چهار رنگ LED است: RGB+W که به ترتیب به نور قرمز، سبز، آبی و سفید اشاره دارد.رنگ های اصلی قرمز، سبز و آبی می توانند میزان قلع موجود در هر اتصال لحیم کاری را با دقت بیشتری نشان دهند.منبع نور دایره ای می تواند بدون زاویه مرده به تشخیص 360 درجه دست یابد و به دوربین اجازه می دهد واقعی ترین الگوی اتصال لحیم کاری را ثبت کند.نور سفید روشنایی را افزایش می دهد که تشخیص را افزایش می دهد.و منبع نور LED چهار رنگ نور کواکسیال است، همچنین به موازات دوربین صنعتی است، بنابراین طراحی می تواند تا حد زیادی اعوجاج تصویر را کاهش دهد.
2. دوربین FOV صنعتی
ICT AOI از یک دوربین صنعتی 5 مگاپیکسلی استفاده می کند که برای گرفتن پدها و اتصالات لحیم کاری 0201 و قطعات کوچکتر عالی است.دقت FOV 15μ است، سرعت عکسبرداری 0.2S/FOV، هر اندازه FOV 80cm²/S است. می توانید سرعت تشخیص ICT AOI را از ویدیو زیر احساس کنید.اضافه کردن مجهز به لنز دور مرکزی برای اطمینان از عدم تحریف تصویر.
3. نرم افزار الگوریتمی توسعه یافته توسط ICT

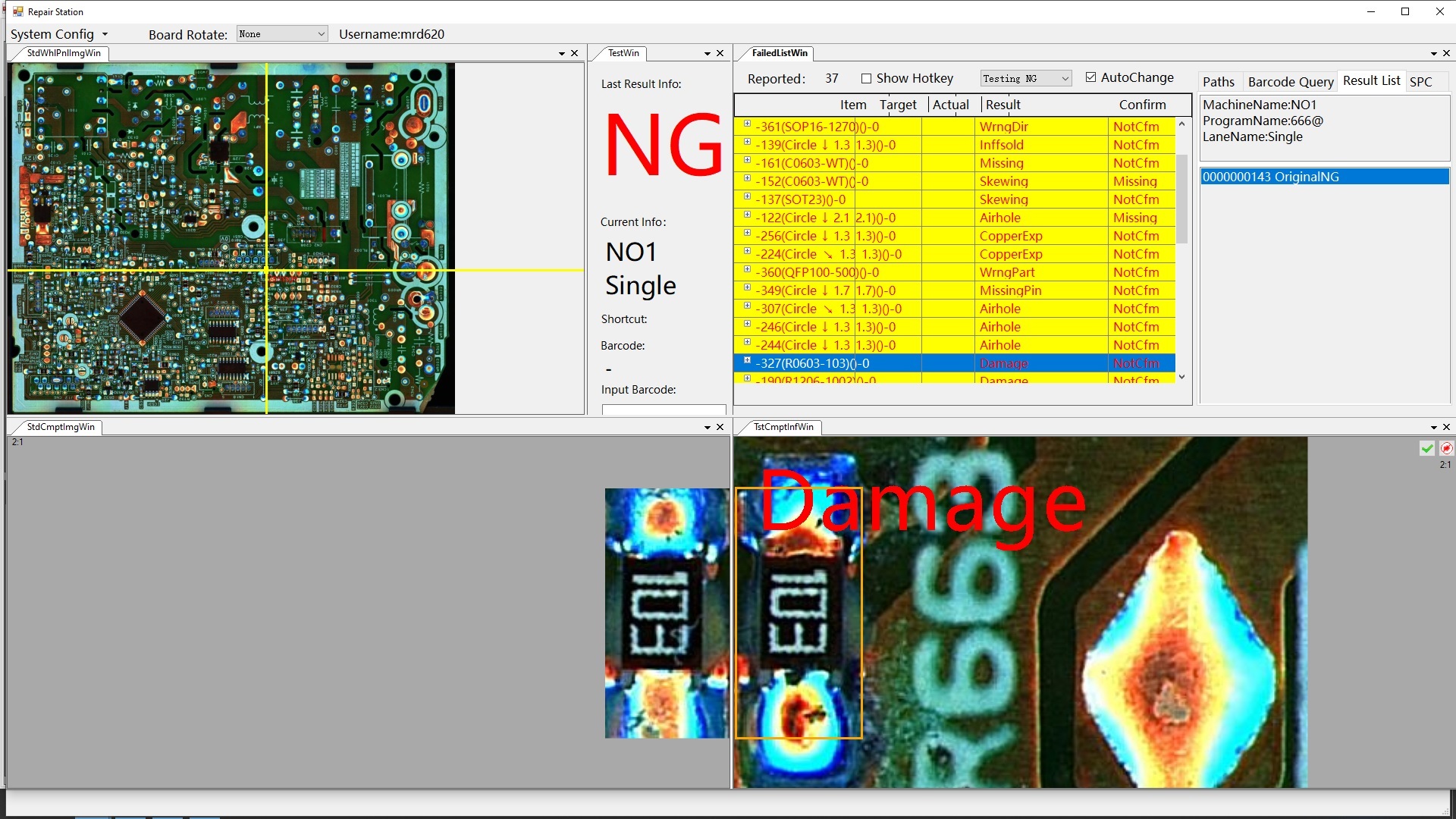

با نتایج تشخیص منبع نور چهار رنگ RGB+W، ما نرم افزار الگوریتم خودمان را داریم که می تواند کیفیت پچ SMT را آزمایش کند.d اتصالات لحیم کاری DIP.متفاوت از سایر مارک های AOI، ICT الگوریتم پیشرفته تری را اتخاذ می کند، از طریق کنتراست استخراج رنگ دقیق، علاوه بر تشخیص لحیم کاری، همچنین می تواند به دقت تشخیص دهد که آیا لنت ها و قطعات PCB آسیب دیده اند یا خیر.

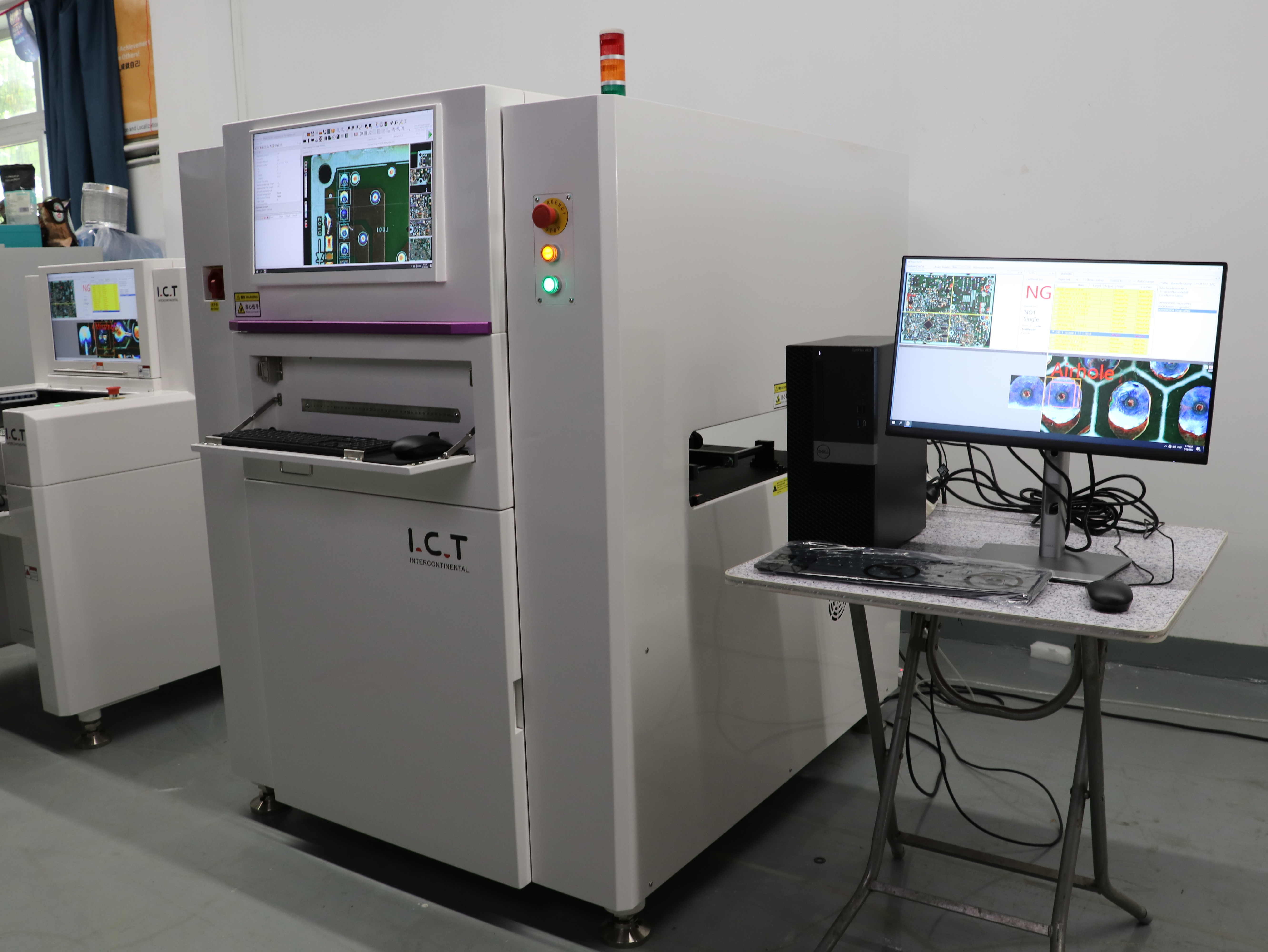

ICT AOI همچنین دارای یک ایستگاه تعمیر مستقل است که می تواند به طور خودکار داده ها را به رایانه منتقل کند تا بخش ایستگاه تعمیر بتواند فوراً داده های برد PCB مشکل دار را بررسی کند.

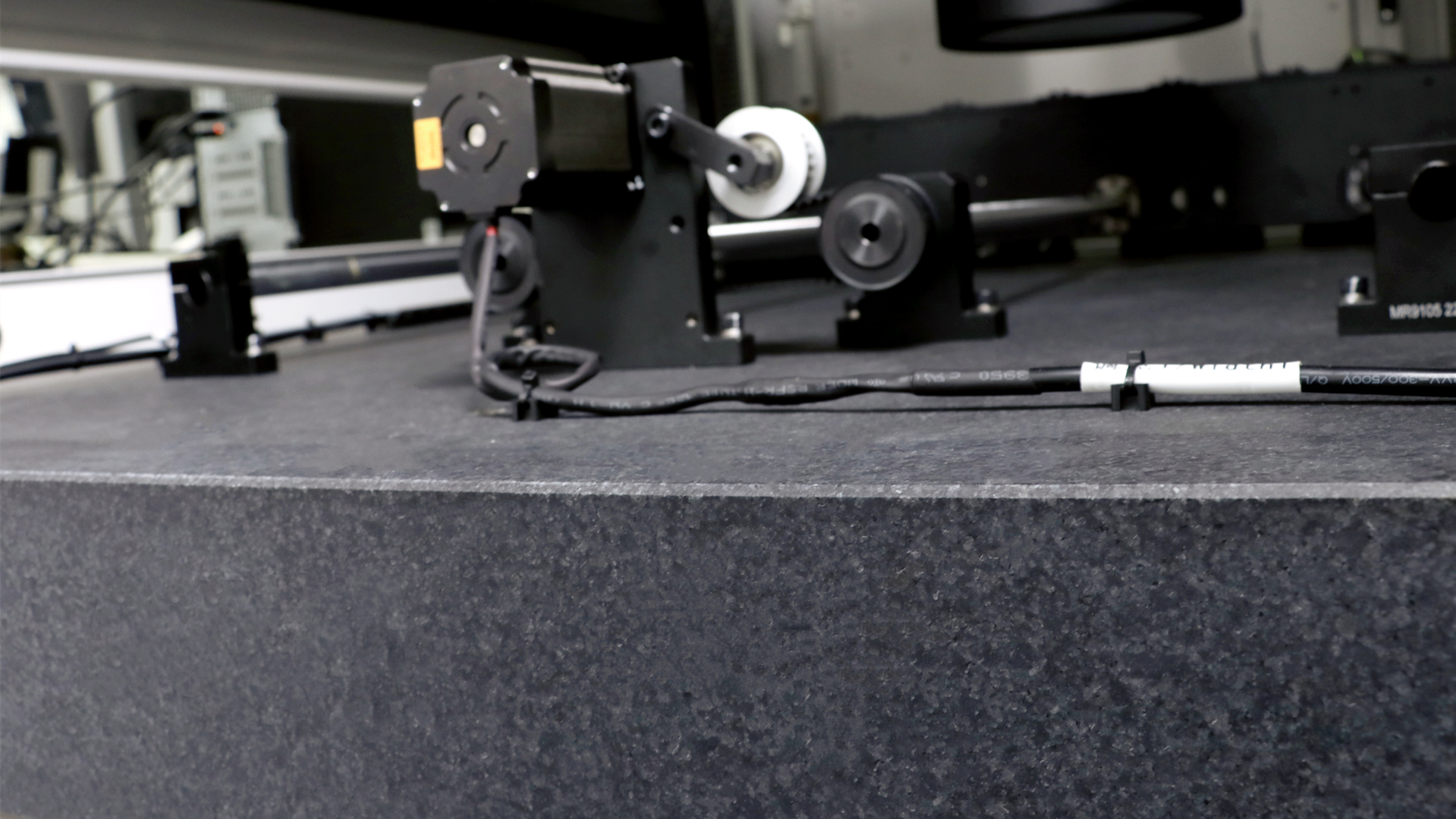

4. ساخت سنگ مرمر
یک ICT AOI حدود 1150 کیلوگرم وزن دارد، زیرا سکوی مرمری با جرم حدود 320 کیلوگرم در وسط گنجانده شده است.پلت فرم مرمر اجازه می دهد تا مرکز جرم (ذره) کل دستگاه غرق شود و از لرزش ناشی از AOI در حین کار جلوگیری کند.این بدان معناست که AOI ICT می تواند به سرعت عکسبرداری 0.2s/foV دست یابد که می تواند کارایی تولید و بازرسی را تا حد زیادی بهبود بخشد.

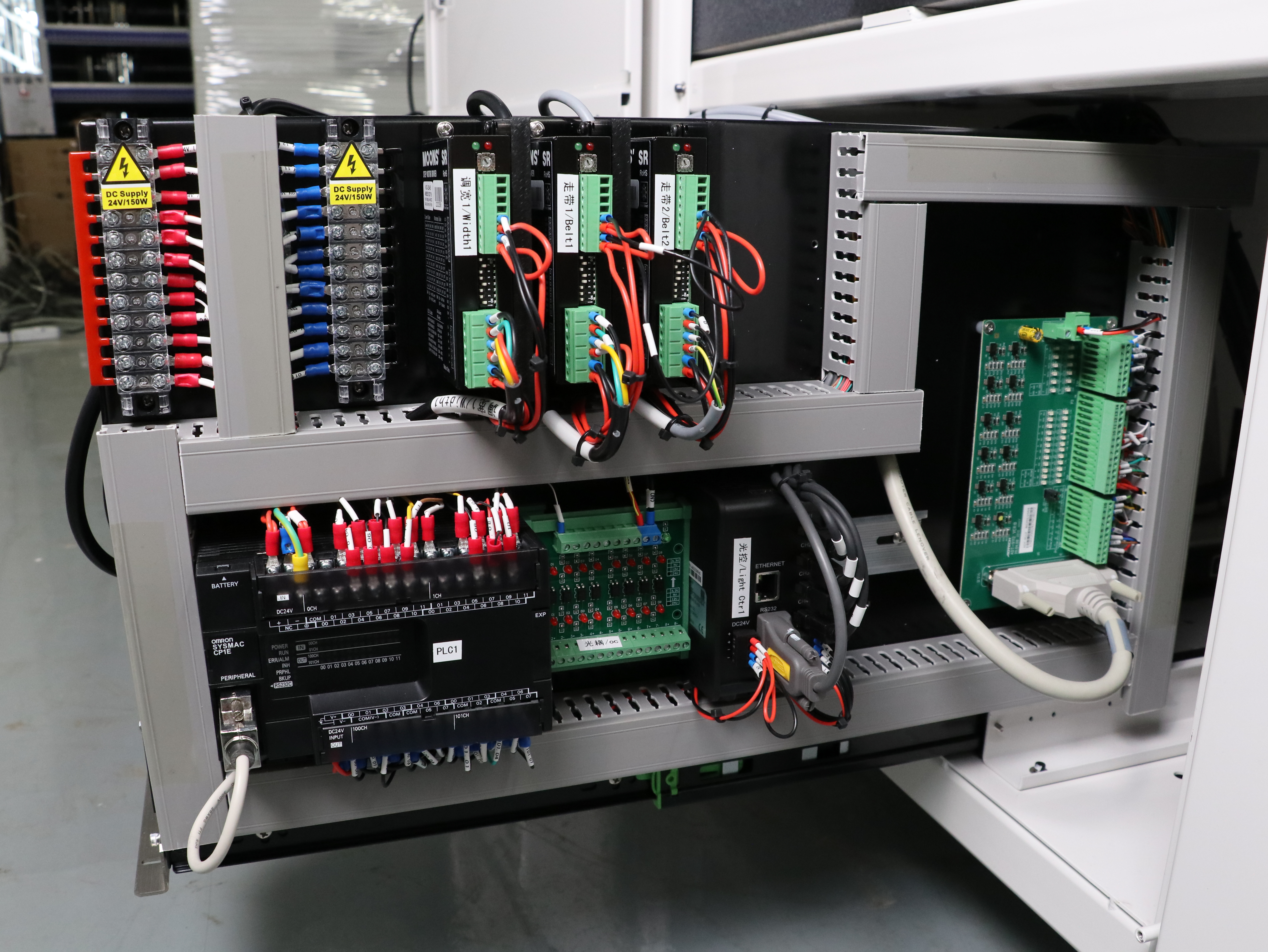

5. Firmware با کیفیت بالا
ICT`s AOI برای اطمینان از سرعت و کیفیت دستگاه، سفت‌افزار برند معروف بین‌المللی مانند Omron PLC را با کیفیت انتقال بالا، سرعت سریع و پهنای باند پایدار اتخاذ می‌کند.

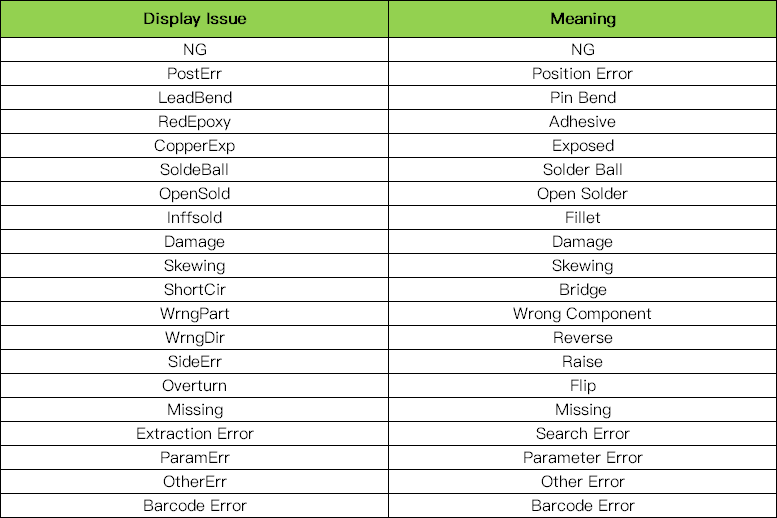

AOI برای چه مشکلی می تواند آزمایش کند؟

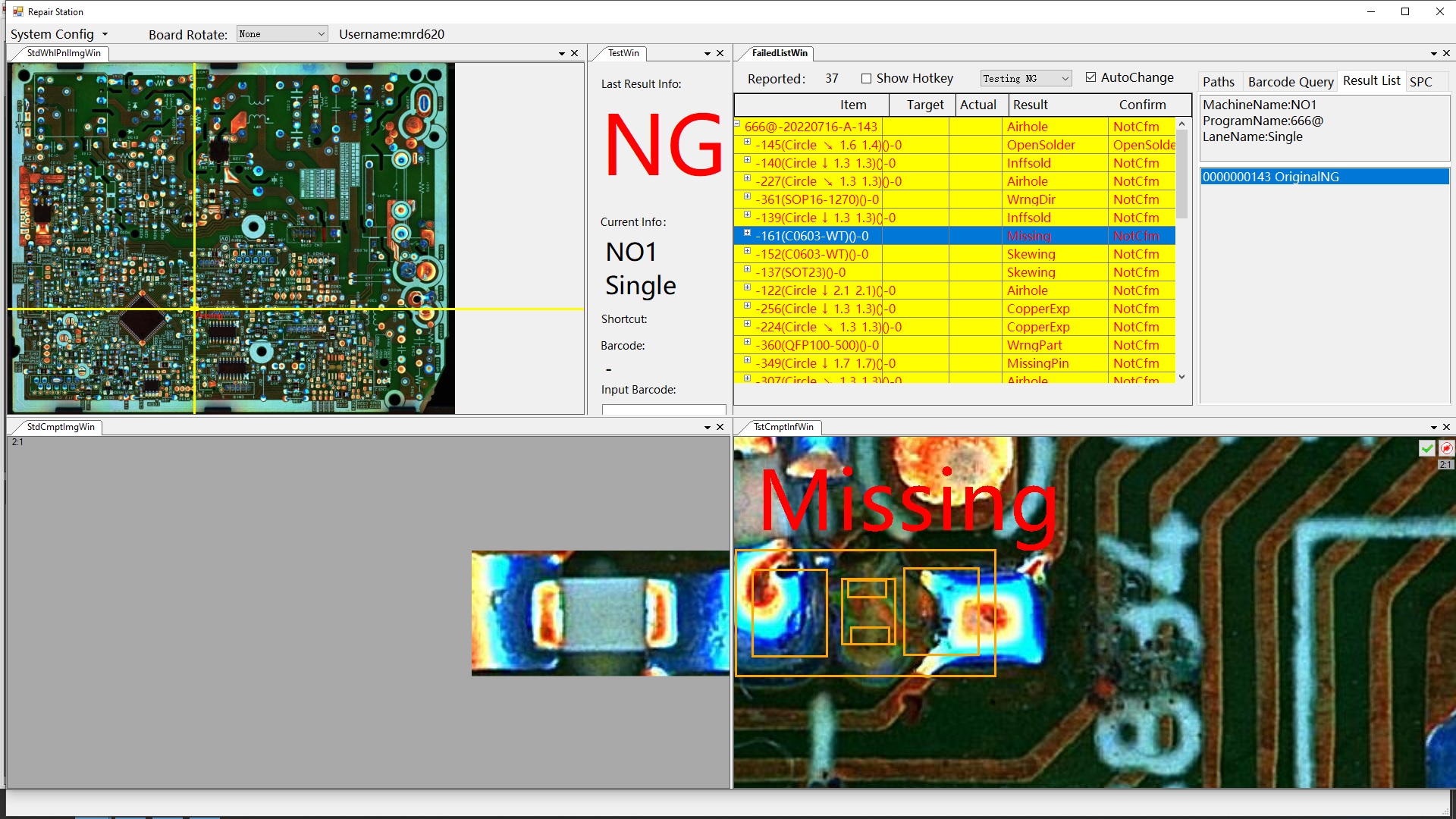

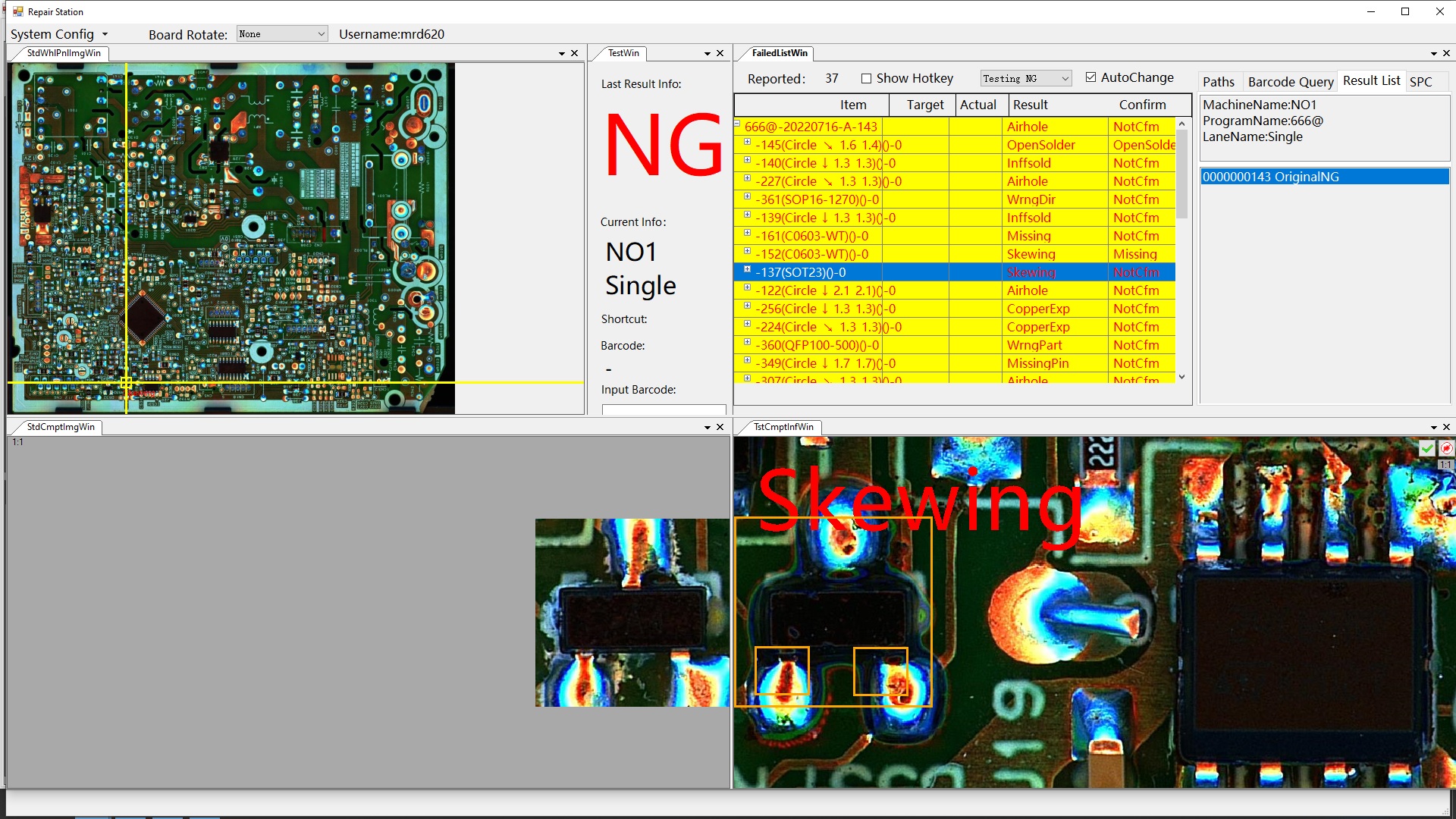

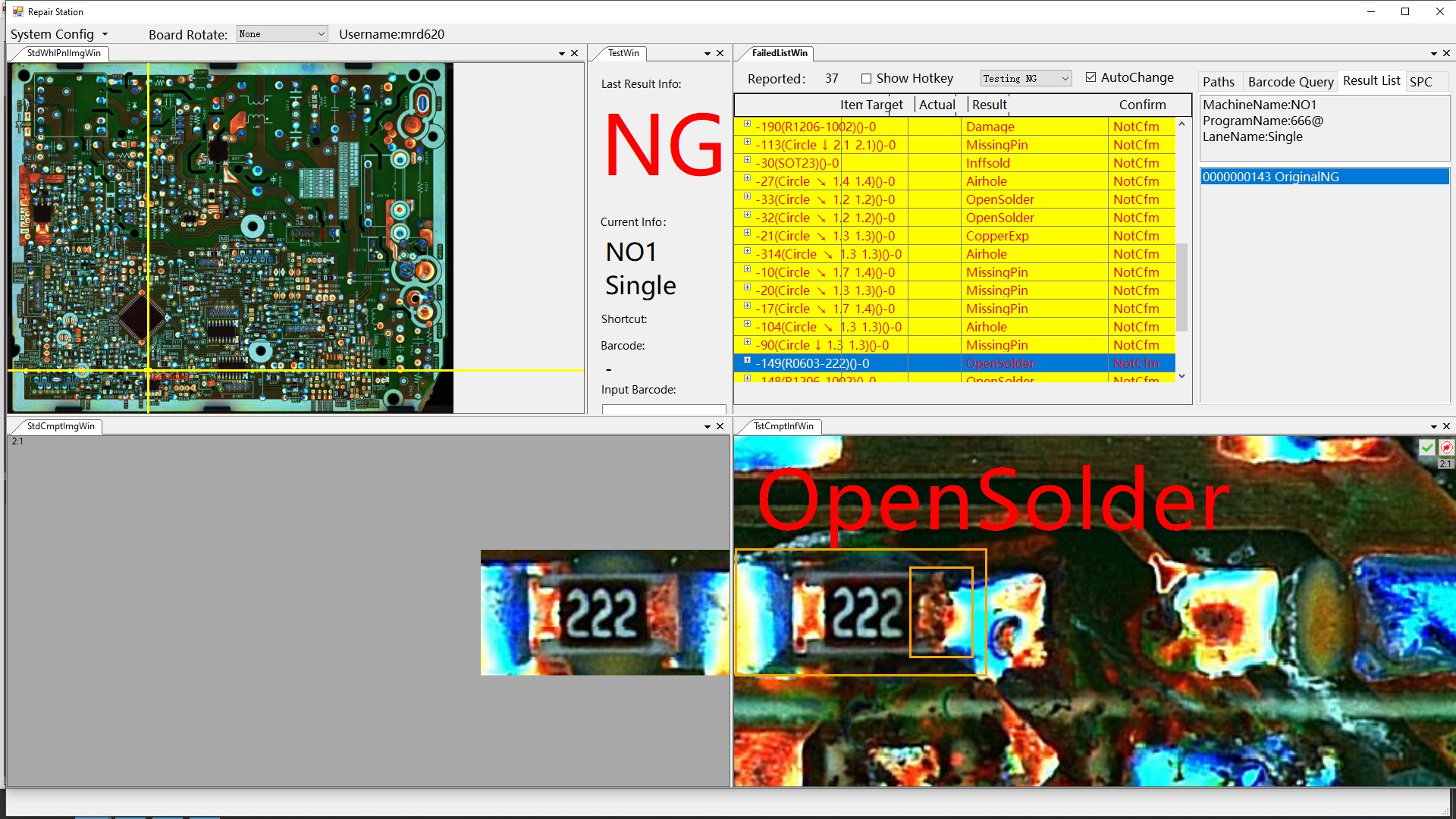

AOI می تواند برای تشخیص بسیاری از عیوب سطحی، از جمله خراش ها، گره ها، لکه ها، باز بودن، اتصال کوتاه، لحیم کاری ناکافی یا بیش از حد، اجزای نادرست، قطعات از دست رفته، قطبیت معیوب قطعات و غیره استفاده شود.
