اصل کار ICT Lyra Series Reflow Oven؟

فر مجدد یک لحیم کاری نرم است که با ذوب مجدد خمیر لحیم کاری که از قبل روی پدهای تخته چاپ شده پخش شده است، اتصال مکانیکی و الکتریکی بین انتهای لحیم کاری اجزای نصب سطحی یا پین ها و پدهای تخته چاپ شده را محقق می کند.اجاق Reflow در مجموع به چهار منطقه درجه حرارت تقسیم می شود: منطقه پیش گرم;منطقه گرمایش؛منطقه لحیم کاری ذوب؛منطقه خنک کنندهبه عنوان مثال برای اجاق گاز لایرا، اجازه دهید در مورد اصل کار این چهار منطقه دمایی صحبت کنیم.

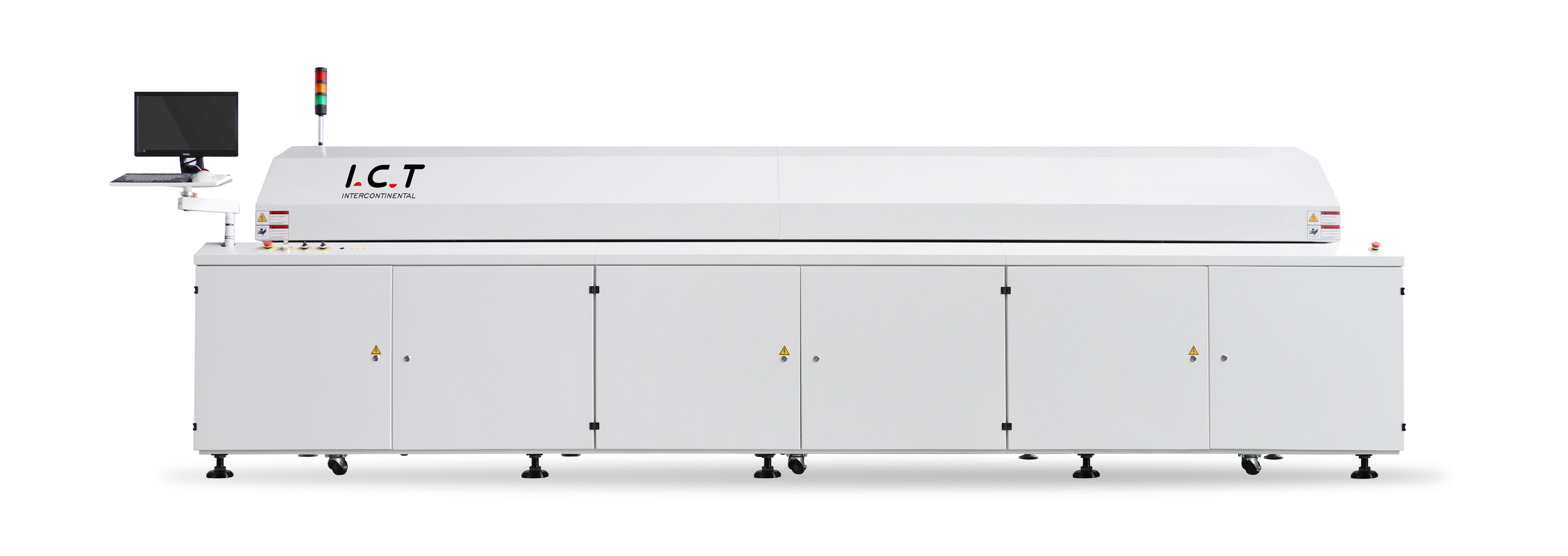

فر بدون سرب سری Lyra محصول بالغ ICT پس از سالها آزمایش در بازار است.عملکرد بی نظیر گرمایش و سیستم کنترل دما آن الزامات فرآیندهای مختلف جوشکاری را برآورده می کند، تبلور ICT از سال ها تحقیق و توسعه فنی.

1. اصل کار منطقه پیش گرم کردن کوره Lyra Reflow:

پیش گرم کردن برای فعال کردن خمیر لحیم کاری و جلوگیری از گرم شدن سریع دمای بالا در حین غوطه ور شدن در قلع است که یک عمل گرمایشی است که برای ایجاد قطعات معیوب انجام می شود.هدف اجاق گاز لایرا این است که PCB را در دمای اتاق در اسرع وقت گرم کند، اما سرعت گرمایش باید در محدوده مناسبی کنترل شود.اگر خیلی سریع باشد، شوک حرارتی رخ می دهد و برد مدار و قطعات ممکن است آسیب ببینند.اگر خیلی کند باشد، حلال به اندازه کافی تبخیر نمی شود.بر کیفیت لحیم کاری اجاق لایرا Reflow تاثیر می گذارد.با توجه به سرعت گرمایش سریعتر، اختلاف دما در کوره جریان مجدد در مرحله پشتی منطقه دمایی کوره Reflow Lyra نسبتا زیاد است.

2. اصل کار منطقه عایق کوره Lyra Reflow:

هدف اصلی مرحله حفظ حرارت اجاق Lyra Reflow تثبیت دمای هر عنصر در کوره Lyra Reflow Oven و به حداقل رساندن اختلاف دما است.در این قسمت زمان کافی بگذارید تا دمای جزء بزرگتر با جزء کوچکتر مطابقت داشته باشد و اطمینان حاصل کنید که شار در خمیر لحیم کاری Lyra Reflow Oven کاملاً تبخیر شده است.در انتهای بخش حفظ حرارت، اکسیدهای روی پدها، توپ‌های لحیم کاری و پین‌های اجزاء تحت اثر شار حذف می‌شوند و دمای کل برد مدار نیز متعادل می‌شود.لازم به ذکر است که تمامی قطعات روی SMA باید در انتهای این قسمت دارای دمای یکسانی باشند در غیر این صورت ورود به قسمت جریان مجدد به دلیل دمای ناهموار هر قطعه باعث بروز پدیده های مختلف لحیم کاری بد می شود.

3. اصل کار منطقه لحیم کاری کوره Lyra Reflow؟

هنگامی که PCB وارد منطقه جریان مجدد می شود، دما به سرعت افزایش می یابد به طوری که خمیر لحیم به حالت مذاب می رسد.در این قسمت، دمای بخاری بالا تنظیم می شود، به طوری که دمای قطعه به سرعت به دمای پیک افزایش می یابد.اگر دمای اوج اجاق Lyra Reflow خیلی کم باشد، ایجاد اتصالات سرد و مرطوب شدن ناکافی آسان است.اگر اجاق Reflow Lyra بیش از حد بالا باشد، بستر رزین اپوکسی و قسمت پلاستیکی در معرض کک شدن و لایه برداری قرار می گیرند و ترکیبات فلزی یوتکتیک بیش از حد تشکیل می شود و باعث شکنندگی می شود.نقطه لحیم کاری بر قدرت لحیم کاری تاثیر می گذارد.در قسمت لحیم کاری کوره Lyra Reflow Oven، توجه ویژه ای به این داشته باشید که زمان جریان مجدد زیاد نباشد، به منظور جلوگیری از آسیب به کوره اجاق گاز Lyra Reflow، همچنین ممکن است باعث عملکرد ضعیف قطعات الکترونیکی شود یا باعث شود برد مدار از بین برود. سوختگی و سایر عوارض جانبی

4. اصل کار منطقه خنک کننده اجاق Lyra Reflow:

در این مرحله دمای کوره لایرا Reflow Oven کمتر از دمای فاز جامد خنک می شود تا اتصالات لحیم کاری جامد شود.سرعت خنک کننده بر استحکام اتصالات لحیم کاری تأثیر می گذارد.اگر سرعت سرد شدن خیلی آهسته باشد، ترکیبات فلزی یوتکتیک بیش از حد تولید می شود.یک ساختار دانه بزرگ مستعد ایجاد در نقطه لحیم کاری است که استحکام نقطه لحیم کاری را کاهش می دهد.سرعت خنک کننده منطقه خنک کننده به طور کلی حدود 4℃/S است و فقط لازم است آن را در دمای 75 درجه خنک کنید.
