در دنیای لوازم الکترونیکی با کارایی بالا، تولیدکنندگان با چالش مهم تضمین مدیریت حرارتی و در عین حال حفظ یکپارچگی اتصالات لحیم کاری در قطعات سنگین و پیچیده مانند سینک های حرارتی و سخت افزار هوش مصنوعی مواجه هستند. راه حل اشتباه لحیم کاری جریان مجدد می تواند منجر به محصولات غیر قابل اعتماد، تعمیرات پرهزینه و مشتریان ناراضی شود.
اینجاست که ICT وارد میشود. ما در راهحلهای سفارشی لحیم کاری با جریان مجدد تخصص داریم که به صنایع با استانداردهای عملکرد دقیق، از زیرساختهای 5G تا پردازندههای هوش مصنوعی، هوافضا، و دستگاههای پزشکی پاسخ میدهد. سیستم های پیشرفته ما نه تنها دقت لحیم کاری را بهینه می کنند، بلکه تضمین می کنند که محصولات شما در سخت ترین شرایط ساخته شده اند.

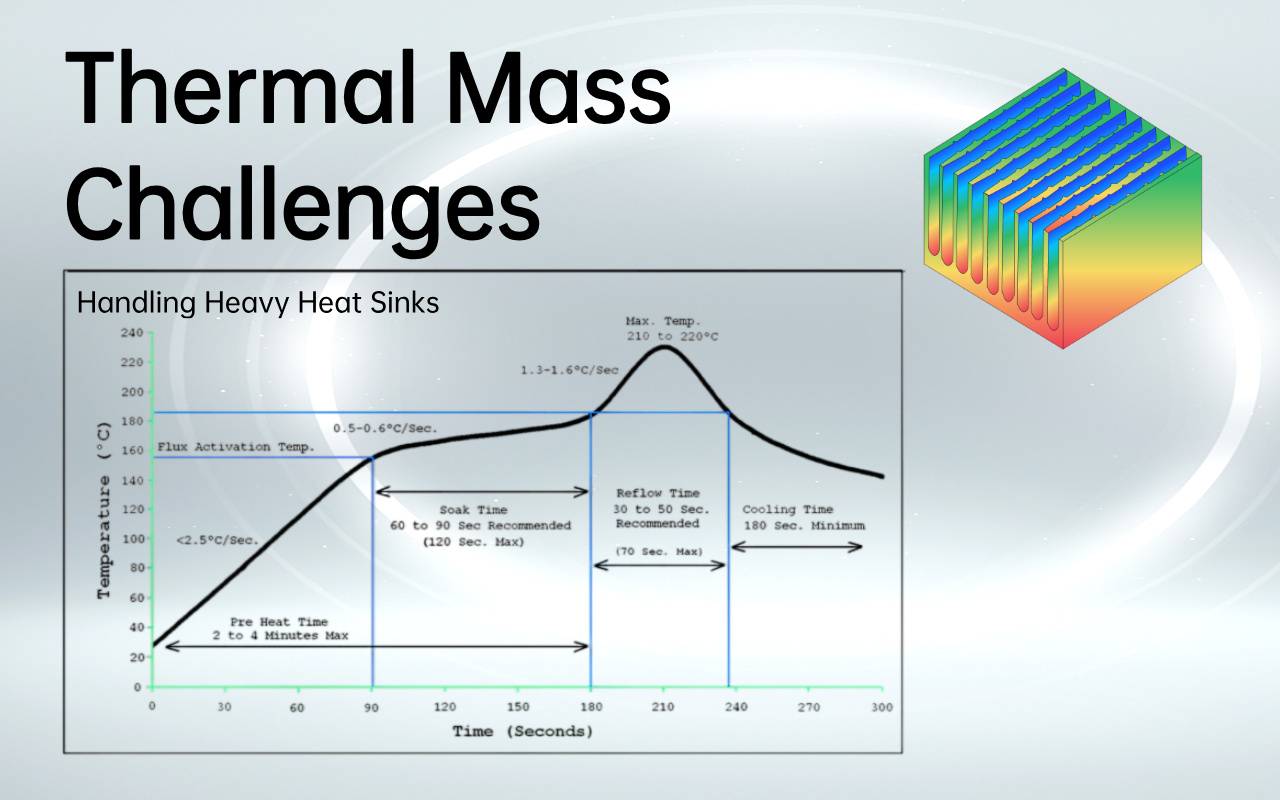

سینک های حرارتی، به ویژه آنهایی که در ایستگاه های پایه 5G استفاده می شوند، قطعات سنگین و عظیمی هستند که اغلب تا 10 کیلوگرم وزن دارند. این سازهها که برای دفع گرمای بسیار زیاد طراحی شدهاند، به دلیل جرم حرارتی بالا، چالش مهمی را در طول فرآیند لحیم کاری با جریان مجدد ایجاد میکنند. کورههای جریان مجدد سنتی برای تامین گرمایش یکنواخت برای چنین اجزای بزرگی تلاش میکنند که منجر به موارد زیر میشود:
افزایش ناهموار دما : برخی از مناطق ممکن است به اندازه کافی برای جریان مجدد مناسب گرم نشوند، در حالی که برخی دیگر ممکن است بیش از حد گرم شوند.
مفاصل سرد و گرمای بیش از حد : این عدم تعادل اتصالات لحیم کاری را ضعیف می کند و عملکرد کلی مکانیکی و حرارتی هیت سینک را به خطر می اندازد.
سیستم های نوار نقاله استاندارد مورد استفاده در کوره های جریان مجدد معمولاً حداقل پشتیبانی را ارائه می دهند و فقط لبه های اجزا را می گیرند. وزن زیاد یک هیت سینک 10 کیلوگرمی منجر به موارد زیر می شود:
ناهماهنگی : با گذشت زمان، انبساط حرارتی و تنش وزنی میتواند ریلهای نقاله را منحرف کند و منجر به ناهمترازی محصول شود.
افتادگی : پشتیبانی فقط لبه باعث افتادگی در مرکز اجزای سنگین در فازهای با دمای بالا میشود و خطر گرمایش ناسازگار و نقص لحیم کاری را افزایش میدهد.
کوچک سازی اجزای 5G، مانند ماژول های RF، نیاز به کنترل دقیق دما دارد. با این حال، بسیاری از اجاقهای جریان مجدد استاندارد برای حفظ دمای یکنواخت تلاش میکنند، که منجر به موارد زیر میشود:
نوسانات دما : تغییرات بیش از ± 2 درجه سانتیگراد می تواند باعث ایجاد مشکلاتی مانند تاب برداشتن قطعات، فضای خالی لحیم کاری یا جریان مجدد ناقص شود.
خرابی قطعه : این نوسانات می تواند بر قابلیت اطمینان و عملکرد قطعات 5G تأثیر بگذارد و منجر به تعمیرات پرهزینه و خرابی شود.
هیت سینک های بزرگ به فرآیند گرمایش تدریجی و کنترل شده برای اطمینان از توزیع یکنواخت دما نیاز دارند. کوره های سنتی اغلب در مدیریت بارهای حرارتی عظیم شکست می خورند. ویژگی های کلیدی اجاق های سفارشی جریان مجدد عبارتند از:
گرمایش چند ناحیه ای : حداقل 10 ناحیه گرمایشی برای توزیع یکنواخت دما لازم است که 12 تا 24 ناحیه برای قطعات بزرگتر توصیه می شود.
سطح شیب دار دمایی تدریجی : این امر دمای ثابت را در سراسر سینک حرارتی تضمین می کند، استرس حرارتی را به حداقل می رساند و عملکرد اتصال لحیم کاری را بهینه می کند.
قطعات 5G به نوسانات دما بسیار حساس هستند. برای برآوردن نیازهای دقیق این عناصر مینیاتوری و فرکانس بالا، سیستم های جریان مجدد ما ارائه می دهند:
کنترل PID منطقه به منطقه : امکان تنظیم دقیق دما را برای هر بخش از مجموعه فراهم می کند.
بازخورد ترموکوپل در زمان واقعی : لحیم کاری مداوم را تضمین می کند و در عین حال از اجزای حساس در برابر گرمای بیش از حد محافظت می کند.
این سطح از دقت تضمین می کند که ماژول های ظریف RF 5G یکپارچگی و عملکرد خود را در شرایط پرقدرت حفظ می کنند.
برای جلوگیری از اکسیداسیون در طول فرآیند جریان مجدد، کوره های سفارشی ادغام می شوند:
جو نیتروژن : یک محیط کنترل شده و کم اکسیژن، اکسیداسیون را بدون مصرف بیش از حد نیتروژن به حداقل می رساند.
محفظه های مهر و موم شده با آنالایزرهای اکسیژن : این محفظه ها سطوح پایین اکسیژن (PPM) را حفظ می کنند و کیفیت اتصال لحیم کاری و مقاومت در برابر خوردگی را بهبود می بخشند.
این محیط کنترل شده دوام و قابلیت اطمینان هر دو سینک حرارتی و ماژول های 5G را افزایش می دهد.

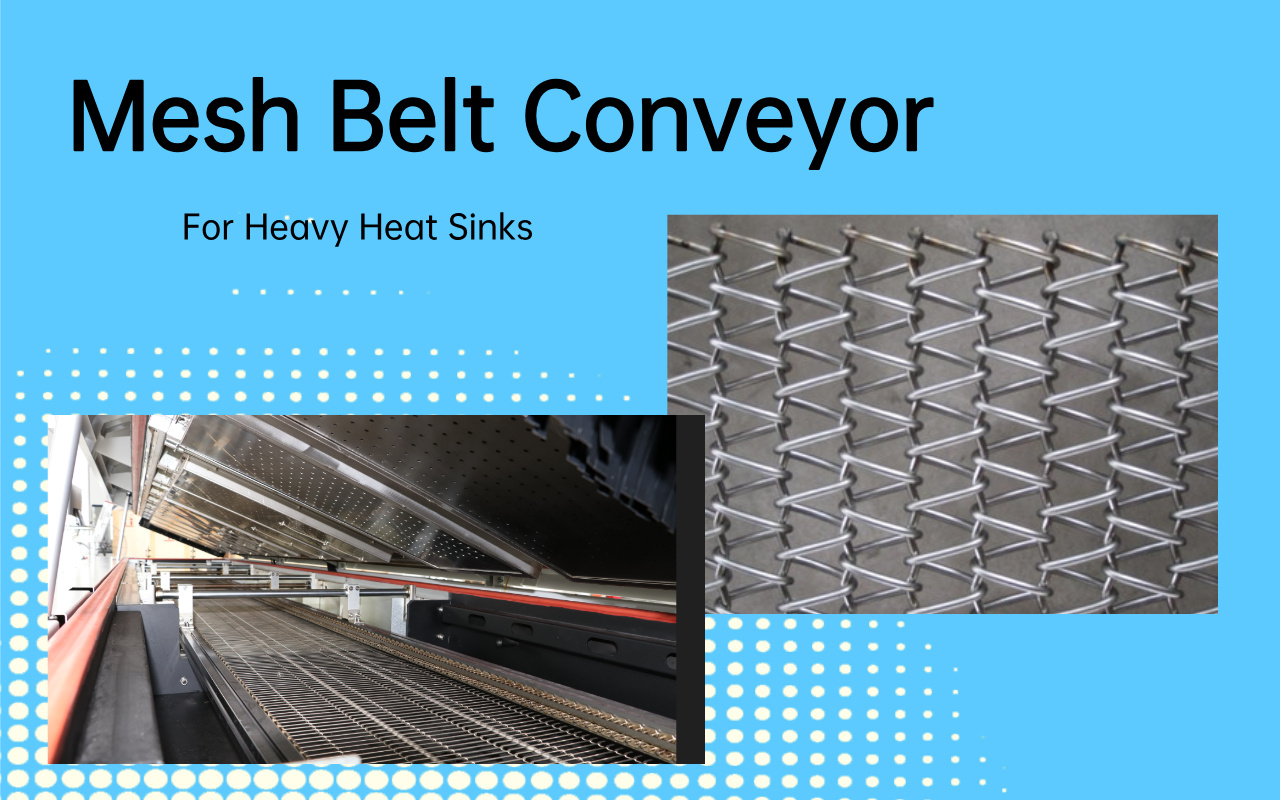

سیستمهای نقاله ریلی سنتی با الزامات لحیم کاری سنگین گرما دست و پنجه نرم میکنند، حداقل پشتیبانی را ارائه میدهند و در معرض تغییر شکل تحت وزن قطعات بزرگ هستند، مانند آنچه در ایستگاههای پایه 5G یافت میشود. برای رسیدگی به این موضوع، ICT یک توسعه داده است نوار نقاله خالص مشبک از جنس استنلس استیل تقویت شده را که برای پشتیبانی موثر از اجزای سنگین در طول فرآیند جریان مجدد طراحی شده است.
این کمربند مش سفارشی:
بار را به طور یکنواخت توزیع می کند : از سینک های حرارتی بیش از 10 کیلوگرم پشتیبانی می کند، از ثبات و جلوگیری از ناهماهنگی جلوگیری می کند.
از افتادگی و تغییر شکل جلوگیری می کند : حتی زمانی که چندین مجموعه سنگین به طور همزمان پردازش می شوند.
حمل و نقل قابل اطمینان را تضمین می کند : تراز صاف و دقیق را در هر منطقه دما تضمین می کند و عملکرد لحیم کاری را بهینه می کند.
با جایگزینی سیستم های نوار نقاله سنتی، خطر ناهماهنگی را از بین می بریم و کیفیت اتصال لحیم کاری بهینه را تضمین می کنیم.
موتورهای نوار نقاله استاندارد می توانند تحت بارهای سنگین مداوم متوقف یا فرسوده شوند و باعث تاخیر در تولید شوند. سیستمهای سفارشی ما از موتورهای با گشتاور بالا و گیربکسهای ارتقا یافته استفاده میکنند که به طور خاص برای کنترل وزن سینکهای حرارتی بزرگ و در عین حال حفظ سرعت و گشتاور ثابت طراحی شدهاند.
ویژگی های کلیدی این تنظیمات سفارشی عبارتند از:
موتورهای سایز بزرگ : طراحی شده برای اطمینان از حمل و نقل مداوم و مطمئن سینک های حرارتی سنگین بدون توقف.
سرعت های قابل تنظیم : از 300 تا 2000 میلی متر در دقیقه، که امکان حمل و نقل دقیق و روان را فراهم می کند.
لرزش به حداقل می رسد : خطر عدم تراز یا اختلال خمیر لحیم کاری در طول فرآیند لحیم کاری را کاهش می دهد.
این راهاندازی فرآیندی پایدار و بدون مزاحمت را تضمین میکند و هر بار اتصالات لحیم کاری با کیفیت بالا را ارائه میکند.
دستیابی به گرمایش یکنواخت در قطعات بزرگ و نیازمند حرارت مانند سینک های حرارتی نیازمند تنظیمات پیشرفته اجاق های جریان مجدد است. سیستم های ما دارای 10 یا بیشتر منطقه گرمایش مستقل کنترل شده (بالا و پایین) هستند که یک پروفیل حرارتی پلکانی ایجاد می کنند که امکان گرمایش تدریجی و یکنواخت را فراهم می کند.
مزایای این پیکربندی چند منطقه ای:
فاز خیساندن طولانی : یکسان سازی بهتر حرارت را در کل جرم سینک گرما تسهیل می کند.
دمای ثابت : تضمین میکند که سینک حرارتی همزمان به دمای جریان مجدد ایدهآل میرسد و از مسائلی مانند حفرهها یا خیس شدن ناقص جلوگیری میکند.
کنترل دقیق : عیوب را کاهش می دهد و از اتصالات لحیم کاری با کیفیت بالا حتی برای قطعات بزرگ اطمینان می دهد.
با بهینه سازی فرآیند جریان مجدد با کنترل چند ناحیه ای، ما کیفیت لحیم کاری بهینه را برای هیت سینک های بزرگ در کاربردهای سخت تضمین می کنیم.

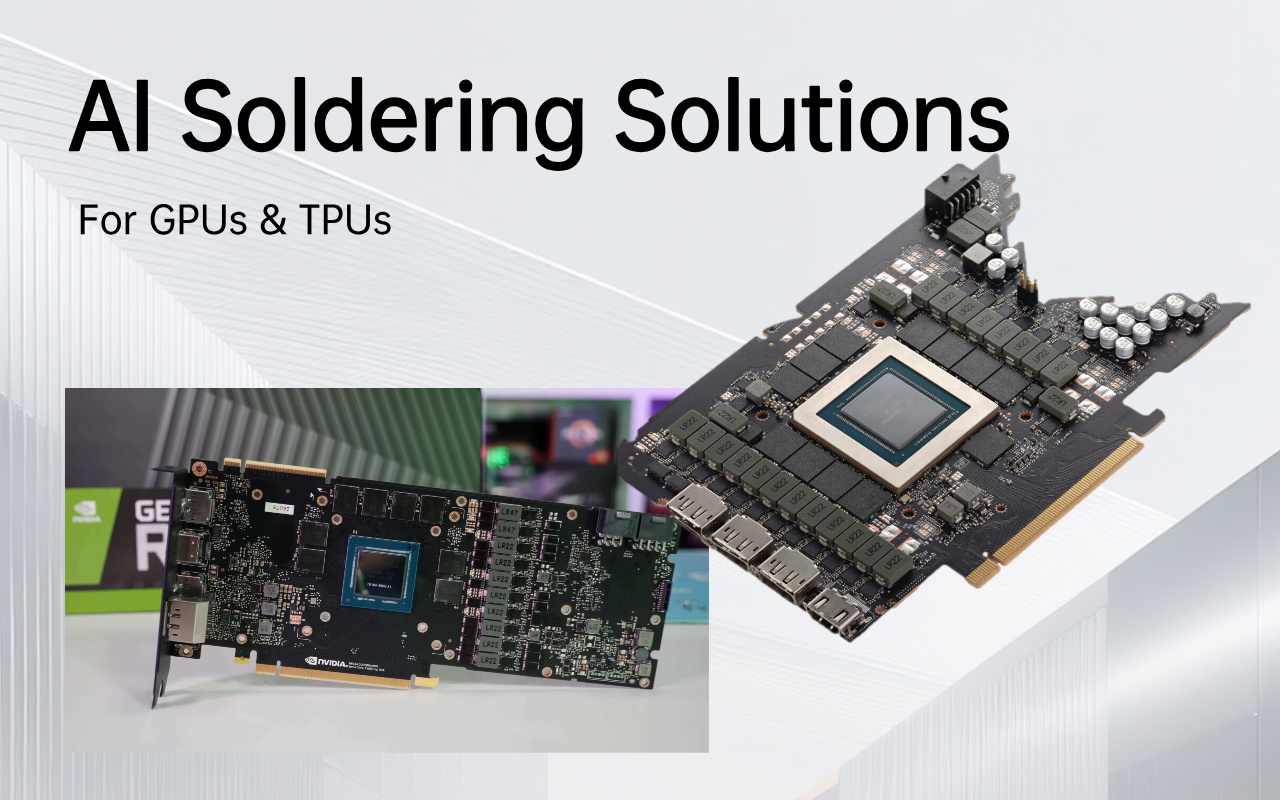

با رشد سریع فناوری هوش مصنوعی، اجزایی مانند واحدهای پردازش گرافیکی (GPU) و پردازندههای هوش مصنوعی برای هدایت نوآوری در صنایعی مانند خودروسازی، رباتیک و یادگیری عمیق ضروری شدهاند. این قطعات با کارایی بالا گرمای قابل توجهی تولید می کنند و مدیریت حرارتی دقیق را در طول فرآیند لحیم کاری ضروری می کند.
واحدهای پردازش گرافیکی (GPU) : پردازندههای گرافیکی، یکپارچه برای پردازش هوش مصنوعی، به کنترل دقیق دما در حین لحیم کاری برای جلوگیری از داغ شدن بیش از حد نیاز دارند. ما راهحلهای لحیم کاری با جریان مجدد سفارشی تضمین میکند که هم GPU و هم اجزای خنککننده آن بهطور قابلاطمینانی بدون آسیب رساندن به اتلاف گرما لحیم میشوند.
پردازندههای هوش مصنوعی (بهعنوان مثال، TPU) : واحدهای پردازش تانسور (TPU) و سایر پردازندههای هوش مصنوعی برای جلوگیری از تنش حرارتی و خرابی اتصالات لحیم کاری، پروفیلهای دمایی تخصصی را میطلبند. سیستم های ما کنترل دما با دقت بالا را ارائه می دهند و لحیم کاری بهینه را بدون آسیب رساندن به اجزای حساس تضمین می کنند.
این راه حل های سفارشی عملکرد و قابلیت اطمینان GPU ها و پردازنده های هوش مصنوعی را در شرایط سخت تضمین می کنند.
فراتر از کاربردهای سنتی، چندین محصول خاص نیز برای عملکرد بهینه و طول عمر به لحیم کاری مجدد متکی هستند:
الکترونیک هوافضا : در هوافضا، اجزایی مانند سیستم های مدیریت انرژی و الکترونیک کنترل پرواز باید در شرایط سخت مقاومت کنند. لحیم کاری Reflow اتصالات لحیم کاری دقیقی را تضمین می کند که می توانند استرس ناشی از ارتفاعات بالا و نوسانات دما را تحمل کنند.
دستگاههای پزشکی هوشمند : دستگاههای پزشکی قابل حمل مانند دستگاههای نوار قلب و مانیتورهای گلوکز به لحیم کاری بسیار دقیق نیاز دارند تا اطمینان حاصل شود که در محیطهای پزشکی با دقت و قابل اعتماد کار میکنند. راه حل های سفارشی جریان مجدد از نقص جلوگیری می کند و اطمینان می دهد که این دستگاه ها ایمن و موثر باقی می مانند.
الکترونیک خودروی پیشرفته : در صنعت خودرو، اجزای مورد استفاده در وسایل نقلیه الکتریکی (EVs) و سیستمهای رانندگی خودران به راهحلهای لحیم کاری قوی نیاز دارند که هم اجزای سبکوزن و هم قطعات سنگین را مدیریت میکنند. سیستم های ما قابلیت اطمینان طولانی مدت را حتی در شرایط چالش برانگیز کارکرد خودرو تضمین می کنند.
دستگاه های پوشیدنی : لحیم کاری Reflow نقش مهمی در فناوری پوشیدنی ایفا می کند، جایی که اجزای با چگالی بالا باید دقیقاً لحیم شوند تا از دوام و عملکرد دستگاه هایی مانند ساعت های هوشمند و ردیاب های تناسب اندام اطمینان حاصل شود. راه حل های ما الزامات سختگیرانه برای PCB های کوچک و فشرده شده را برآورده می کند.

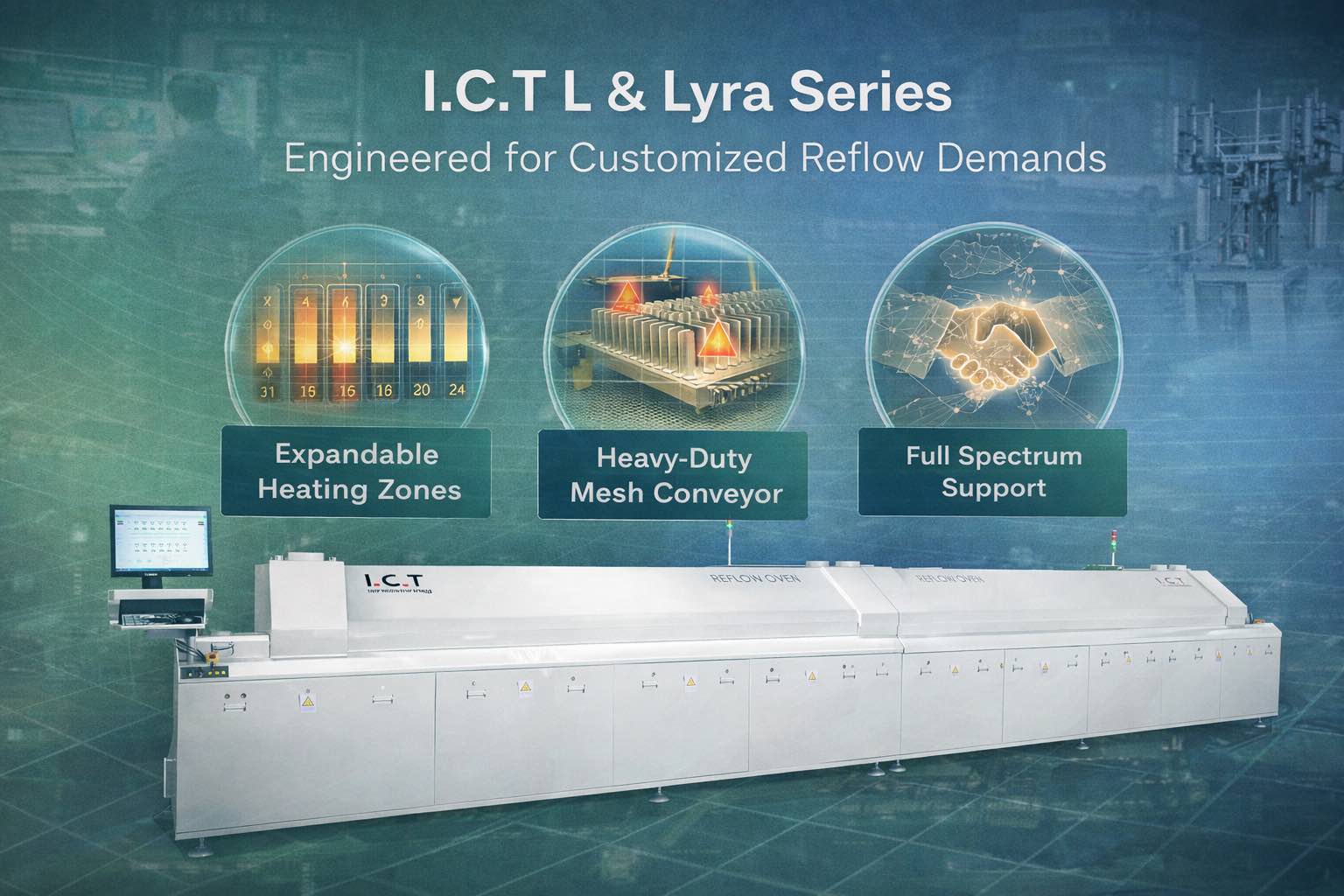

آون I.CT Lyra از 8 تا 12 منطقه شروع می شود و در صورت نیاز می توان آن را تا 24 منطقه افزایش داد. این انعطافپذیری، همراه با نرمافزارهای پیشرفته، به مهندسان اجازه میدهد تا پروفایلها را برای انواع مختلف محصول ذخیره و بهینهسازی کنند و از کنترل حرارتی دقیق برای کاربردهای مختلف، از سینکهای حرارتی بزرگ گرفته تا اجزای ظریف 5G اطمینان حاصل کنند.
هر کورههای سری L دارای تسمه مشبک تقویتشده و سیستم درایو پرقدرت است که برای تحمل بارهای +10 کیلوگرمی طراحی شده است. این راه اندازی بادوام عملکرد قابل اعتماد را تضمین می کند، از افتادگی جلوگیری می کند و حمل و نقل پایدار را حتی با قطعات سنگین حفظ می کند.
ما خدمات سرتاسری از جمله شبیه سازی حرارتی، توسعه پروفایل، نصب در محل و آموزش اپراتور را ارائه می دهیم. پشتیبانی ما افزایش سریع و عملکرد پایدار را تضمین می کند و سری L را به یک راه حل کارآمد و طولانی مدت برای نیازهای تولید شما تبدیل می کند.

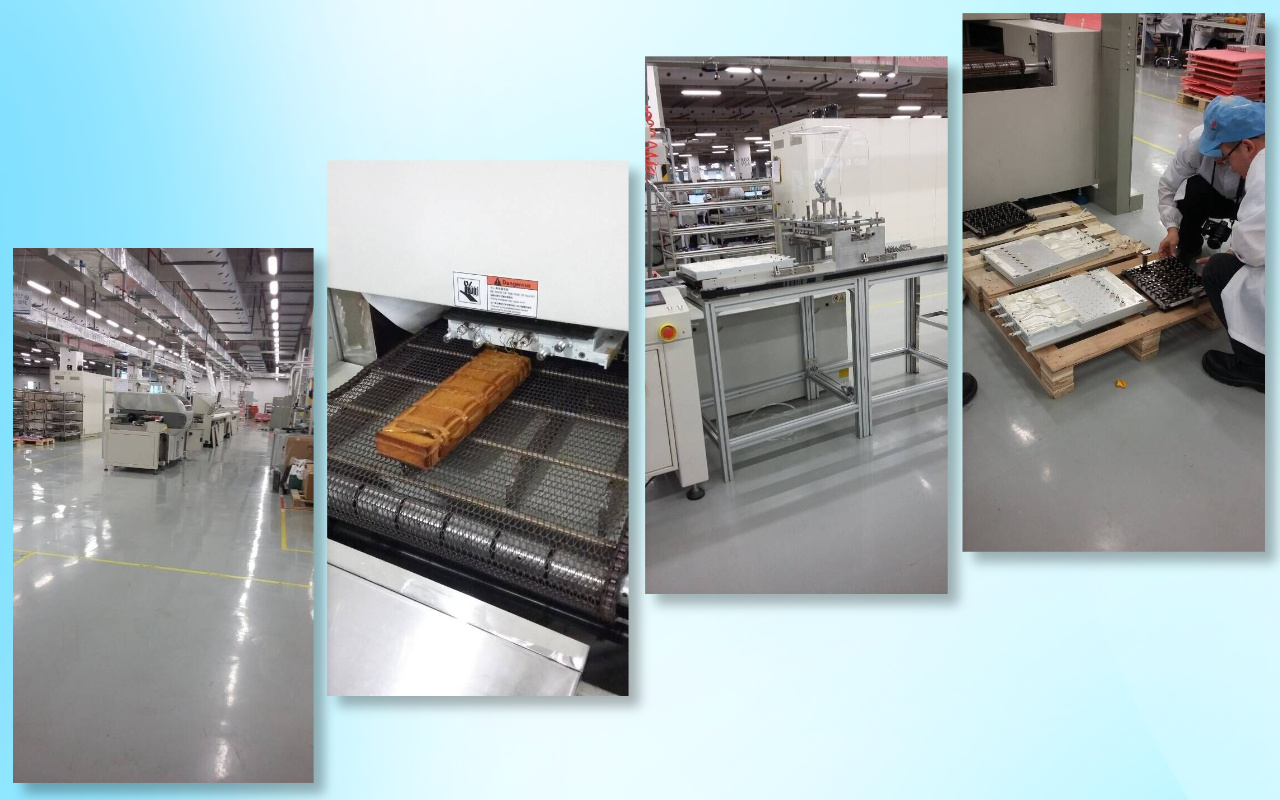

با همکاری هواوی، ما یک فر سفارشی 24 منطقه ای را که به طور خاص برای تولید سینک حرارتی ایستگاه پایه 5G طراحی شده است، توسعه دادیم. چالش اصلی دستیابی به توزیع یکنواخت دما در سینک های حرارتی بزرگ و سنگین بود که هر کدام تا 10 کیلوگرم وزن داشتند.
با ادغام مناطق گرمایش بیشتر، یک پروفایل حرارتی فوق تدریجی ایجاد کردیم که دمای دقیق و یکنواخت را در کل فرآیند جریان مجدد تضمین می کرد. این امکان از بین بردن لکه های سرد را فراهم کرد و سطح بالایی از ثبات دما را در هر دو مرحله خیساندن و جریان مجدد حفظ کرد. نتیجه بهبود کیفیت و پایداری اتصالات لحیم کاری بود که نیازهای حرارتی سختگیرانه برنامه های 5G هواوی را برآورده می کرد.

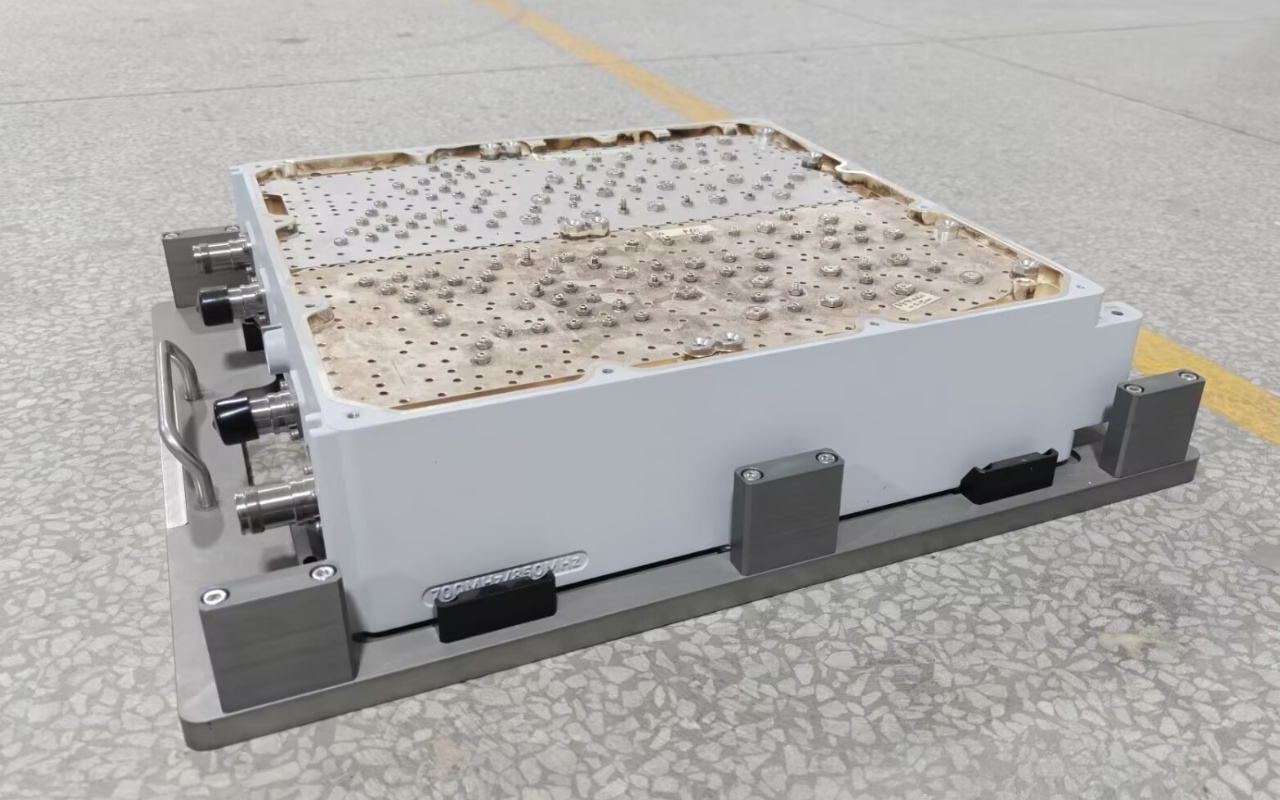

برای پروژه ایستگاه پایه 5G دیگر، ما با مشتری متخصص در فیلترهای حفره فلزی که برای فیلتر کردن سیگنال های ناخواسته و انتخاب باندهای فرکانسی خاص استفاده می شود، کار کردیم. این فیلترهای فلزی با وزن بیش از 13 کیلوگرم با توجه به اندازه و وزن خود چالش های منحصر به فردی را به همراه داشتند.
برای رویارویی با این چالشها، ما یک اجاق گاز سفارشی با سیستم چند ناحیهای طراحی کردیم که قادر به کار با اجزای بزرگ فلزی است و در عین حال کنترل دقیق دما را تضمین میکند. این محلول از تاب برداشتن جلوگیری کرد و لحیم کاری مجدد با جریان مجدد را برای همه اجزا تضمین کرد و یکپارچگی فیلتر فلزی را حفظ کرد.
نتایج این همکاری در افزایش قابلیت اطمینان اتصال لحیم کاری و عملکرد کلی فیلترهای حفره فلزی مشهود بود. گرمایش تدریجی و کنترل شده شرایط بهینه را برای ساختار فلزات سنگین و اجزای ظریف تضمین کرد و به بهبود کیفیت محصول و قابلیت اطمینان زیرساخت 5G کمک کرد.
در ICT، ما پیچیدگی ها و چالش های لحیم کاری مجدد را برای محصولات با کارایی بالا درک می کنیم. از هیت سینک های سنگین گرفته تا پردازنده های پیشرفته هوش مصنوعی و اجزای 5G، راه حل های لحیم کاری با جریان مجدد سفارشی ما دقت و قابلیت اطمینان مورد نیاز برای برآورده کردن سخت ترین استانداردهای صنعت را فراهم می کند.
امروز با ما تماس بگیرید تا در مورد اینکه چگونه راهحلهای لحیم کاری مناسب ما میتواند خط تولید SMT شما را بهبود بخشد و موفقیت بلندمدت محصولات شما را تضمین کند، بحث کنیم. برای مشاوره تخصصی با تیم ما تماس بگیرید و راه حل مناسبی برای نیازهای لحیم کاری خود بیابید.
کوره های استاندارد معمولا دارای 6 تا 8 ناحیه و نوار نقاله های ریلی هستند که برای PCB های سبک وزن بهینه شده اند. یک هیت سینک 10 کیلوگرمی دارای اینرسی حرارتی بسیار زیاد است، بنابراین مناطق ناکافی باعث شیب دمایی زیادی میشوند—بعضی از مناطق هرگز به جریان مجدد نمیرسند در حالی که برخی دیگر بیش از حد گرم میشوند. ریلها نیز تحت وزن تغییر شکل میدهند و محصول را ناهماهنگ میسازد و خطر آسیب را به همراه دارد. فرهای سفارشی این مشکل را با بیش از 10 ناحیه برای گرمایش تدریجی، یکنواخت و تسمههای مشبک با پشتیبانی کامل که بارهای سنگین را بدون خم شدن حمل میکنند، حل میکنند.
برای سینک های حرارتی ایستگاه پایه 5G کلاس 5 تا 10 کیلوگرم، ما حداقل 10 تا 12 منطقه را توصیه می کنیم، با 24 منطقه ایده آل برای سخت ترین نیازهای یکنواختی. مناطق اضافی به زمان طولانی خیساندن اجازه می دهد تا دما را در پایه های ضخیم و باله های متراکم یکسان کند و از ایجاد فضای خالی جلوگیری کرده و اطمینان حاصل شود که هر رابط لحیم کاری کاملا خیس می شود. مناطق کمتری باعث ایجاد رمپ های تهاجمی می شود که نقاط گرم/سرد ایجاد می کند و خطر نقص را افزایش می دهد.
تسمه های توری خالص 100% پشتیبانی از قسمت زیرین را فراهم می کند، وزن را به طور یکنواخت توزیع می کند و از افتادگی یا تاب برداشتن مجموعه های سنگین در هنگام گرم شدن جلوگیری می کند. ریلها فقط لبهها را میگیرند، بنابراین بارهای سنگین ریل را خم میکنند یا باعث افتادگی مرکز میشوند که منجر به ناهماهنگی و آسیب احتمالی تخته/فر میشود. تسمه های مشبک نیز تمیز کردن را ساده می کنند و امکان پردازش وسایل تاب دار یا نامنظم را که در تولید هیت سینک رایج هستند را فراهم می کنند.
بله، کورههای سفارشی مدرن دارای ذخیرهسازی دستور العمل برای دهها نمایه، تنظیمات نوار نقاله با تغییر سریع و نظارت در زمان واقعی هستند. اپراتورها نمایه مناسب (حرارتگیر سنگین در مقابل ماژول 5G دقیق) را در HMI انتخاب میکنند و کنترل منطقه مستقل به اضافه قابلیت نیتروژن، تکرارپذیری در انواع محصول را بدون به خطر انداختن کیفیت یا توان عملیاتی تضمین میکند.
