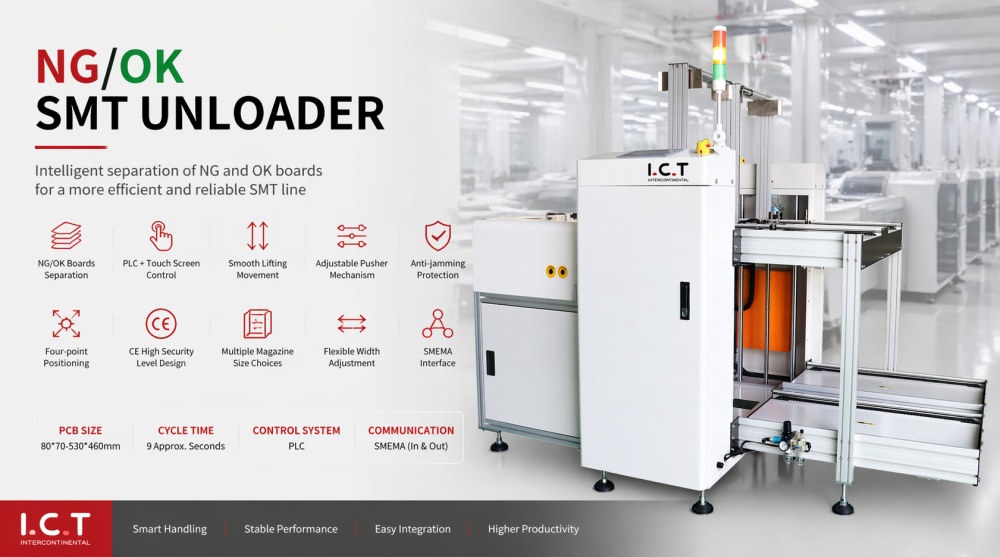

| Ng/ok Magazine Unloader برای خطوط SMT
در تولید SMT، مدیریت کارآمد PCB های تمام شده به اندازه خود مونتاژ بسیار مهم است. Ng/ok Magazine Unloader SMT برای مدیریت فرآیند تخلیه پس از مراحل بازرسی یا لحیم کاری توسعه یافته است. به طور خودکار تابلوهای عبور و مرور را جدا می کند و آنها را در مجلات تعیین شده ذخیره می کند. با عرض ریل قابل تنظیم و سرعت حمل و نقل ثابت، از اندازه های مختلف PCB بدون ایجاد اختلال در ریتم تولید پشتیبانی می کند. برای عملکرد پایدار طراحی شده است، به عنوان یک نقطه اتصال قابل اعتماد بین تجهیزات بازرسی و فرآیندهای پایین دستی عمل می کند و به حفظ جریان تولید ثابت و سازمان یافته کمک می کند.
| ویژگی های جزئیات محصول
پس از مراحل بازرسی مانند AOI، کار با بردهای NG و OK به صورت دستی اغلب تولید را کند می کند. این دستگاه با هدایت خودکار PCB های عبوری و خرابی در مجلات جداگانه، آن گلوگاه را از بین می برد. این فرآیند پایدار و قابل تکرار است و دقت مرتبسازی را تضمین میکند. با کاهش مداخله انسانی، احتمال جابجایی یا مخلوط کردن تخته ها را نیز کاهش می دهد، که مستقیماً از کنترل کیفیت بهتر در سراسر خط SMT پشتیبانی می کند.
خطوط تولید به ندرت با یک نوع تخته سروکار دارند. به همین دلیل است که تنظیم عرض ریل و تنظیمات زمین ضروری است. Ng/ok Magazine Unloader SMT به اپراتورها اجازه می دهد تا به سرعت با اندازه های PCB مختلف بدون تنظیمات پیچیده سازگار شوند. چه برای تابلوهای کنترل کوچک و چه برای پانلهای بزرگتر، دستگاه انتقال و تراز صاف را حفظ میکند و به تولید کمک میکند بدون به خطر انداختن ثبات، انعطافپذیر بماند.
انتقال ناپایدار PCB می تواند کل فرآیند SMT را مختل کند. این تخلیه کننده حرکت صاف و کنترل شده را از نوار نقاله تا روی هم چیده شدن مجله تضمین می کند. هر تخته با دقت کار می شود تا از آسیب یا ناهماهنگی جلوگیری شود. سیستم ذخیرهسازی مجلات، تابلوها را برای فرآیند بعدی سازماندهی و آماده نگه میدارد و عملیات پاییندستی را قابل پیشبینیتر و کارآمدتر میکند.
در محیط های واقعی تولید، تجهیزات باید ساعت های طولانی بدون وقفه کار کنند. این ماشین با در نظر گرفتن این واقعیت ساخته شده است. ساختار آن از عملکرد طولانی مدت پایدار پشتیبانی می کند، در حالی که سیستم کنترل عملکرد ثابت را تضمین می کند. کاهش نیازهای تعمیر و نگهداری و کنترل حرکت قابل اعتماد به حفظ خط تولید بدون توقف غیر ضروری کمک می کند.
چراغ های بازرسی LED، نوار نقاله های زنجیره ای فلزی و فن های یونیزر آماده هستند. موتورهای عرض اتوماتیک و کنترل حمل و نقل بخش نیازهای ویژه ای را انجام می دهند. هر گزینه به طور کامل آزمایش شده وارد می شود. این انتخاب ها به لودر مجله smt mini pcb اجازه می دهد تا دقیقاً با هر طرح SMT مطابقت داشته باشد.
| مشخصات
| مشخصات | مدل HNU250 | مدل HNU330 | مدل HNU390 | مدل HNU460 |
|---|---|---|---|---|
| ابعاد (میلی متر) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| اندازه PCB (میلی متر) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| اندازه قفسه (میلی متر) | 355320563 | 460400563 | 535460570 | 535530570 |
| ضخامت PCB | 0.4-5.0 میلی متر | 0.4-5.0 میلی متر | 0.4-5.0 میلی متر | 0.4-5.0 میلی متر |
| وزن PCB | ≤2.0 کیلوگرم | ≤2.0 کیلوگرم | ≤2.0 کیلوگرم | ≤2.0 کیلوگرم |
| ارتفاع قطعه PCB | ± 15 میلی متر | ± 15 میلی متر | ± 15 میلی متر | ± 15 میلی متر |
| زمان تغذیه PCB | ثانیه 9 تقریبا. یا مشخص کنید | ثانیه 9 تقریبا. یا مشخص کنید | ثانیه 9 تقریبا. یا مشخص کنید | ثانیه 9 تقریبا. یا مشخص کنید |
| زمین نما | 10.20.30.40.50mm یا Specify | 10.20.30.40.50mm یا Specify | 10.20.30.40.50mm یا Specify | 10.20.30.40.50mm یا Specify |
| سیستم کنترل | PLC | PLC | PLC | PLC |
| قدرت | حداکثر 300 VA | حداکثر 300 VA | حداکثر 300 VA | حداکثر 300 VA |
| عرضه هوا | 4-6bar ، 10ltr/min | 4-6bar ، 10ltr/min | 4-6bar ، 10ltr/min | 4-6bar ، 10ltr/min |
| ارتفاع حمل و نقل | 30±910 میلی متر (یا مشخص شده توسط مشتری) | 30±910 میلی متر (یا مشخص شده توسط مشتری) | 30±910 میلی متر (یا مشخص شده توسط مشتری) | 30±910 میلی متر (یا مشخص شده توسط مشتری) |
| کمربند حمل و نقل | کمربند تخت 3.8 میلی متری ضد الکتریسیته ساکن | کمربند تخت 3.8 میلی متری ضد الکتریسیته ساکن | کمربند تخت 3.8 میلی متری ضد الکتریسیته ساکن | کمربند تخت 3.8 میلی متری ضد الکتریسیته ساکن |
| منبع تغذیه | 1 pH ac 220V 50/60Hz (گزینه: 110V تا 380V) | 1 pH ac 220V 50/60Hz (گزینه: 110V تا 380V) | 1 pH ac 220V 50/60Hz (گزینه: 110V تا 380V) | 1 pH ac 220V 50/60Hz (گزینه: 110V تا 380V) |
| وزن | 360 کیلوگرم | 380 کیلوگرم | 420 کیلوگرم | 460 کیلوگرم |
| گزینه | مجله اندازه دوگانه، تنظیم خودکار عرض، سیستم MES | |||
* فناوری اطلاعات و ارتباطات همچنان روی کیفیت و عملکرد کار می کند ، مشخصات و ظاهر ممکن است بدون اطلاع خاص به روز شود.
