LCO-350
I.C.T
| مقدار: | |
|---|---|
| دستگاه برش لیزری ICT PCB
صنعت نیمه هادی ها بر روی تلورانس های تنگ کار می کند. تابلوها در قاب های کلیپ وارد می شوند. دستگاه برش لیزر PCB آنها را مستقیماً از لودر می گیرد. برش همزمان دو لیزر آنها پانل ها را بدون دست زدن به مواد جدا می کنند. سیستم هر نقطه علامت را می خواند و برای هر تغییری تنظیم می کند. تخته های خوب به سینی منتقل می شوند. قراضه می ریزد کارخانهها در مالزی این خط را سال گذشته پس از اتمام بررسیهای نهایی مهندسان آغاز کردند. روند از اولین تخته تا آخرین سینی ثابت می ماند. ضخامت زیر 1.5 میلی متر باقی می ماند. سرعت دویست میلی متر در ثانیه است. دقت در مثبت یا منفی 0.025 میلی متر باقی می ماند. اپراتورها صفحه را تماشا می کنند و خط را روشن نگه می دارند. هیچکس نمی ایستد و منتظر نمی ماند. کل جریان متناسب با هر طرح تولید کامل است. این دستگاهی است که خروجی نیمه هادی را بالا و عیوب را پایین نگه می دارد.
| ویژگی های کلیدی در جزئیات
دستگاه برش لیزری PCB با دو لیزر سبز 35 واتی کار می کند که بیش از دویست میلی متر در ثانیه برش می دهند. دقت موقعیت یابی به مثبت یا منفی 0.005 میلی متر می رسد در حالی که پلت فرم دوتایی یک طرف را بارگذاری می کند در حالی که طرف دیگر برش می دهد. سیستم CCD با نور سه رنگ هر نقطه نوری را پیدا می کند و انبساط را به طور خودکار محاسبه می کند. کدهای QR را تا نوزده رقم می خواند و داده ها را بدون تاخیر به MES ارسال می کند. جذب وکیوم به علاوه حذف گرد و غبار با لیزر، ناحیه را تمیز نگه می دارد. درهای ایمنی در حین کار قفل می شوند و مواد ضد الکتریسیته ساکن هر سطح را تا 30 سانتی متر می پوشاند. لودر چندین قاب را ذخیره می کند و تخته ها را یک به یک یا با هم تغذیه می کند. واحد مکانیابی اندازه و کد را اسکن میکند، سپس سینیهای پر را در حالی که سینیهای خالی را فراخوانی میکند، روی هم میگذارد. وسایل سفارشی دقیقاً با هر محصول مطابقت دارد. کل راه اندازی مطابق با قوانین دقیق تمیزی نیمه هادی است و بدون کار اضافی اجرا می شود.
| مشخصات
| قسمت | LCO-350 |
| نوع لیزر | لیزر سبز |
| قدرت لیزر | 35 وات |
| محدوده پلت فرم | میز دو نفره 300*300 میلی متر |
| سازگاری با ضخامت محصول (میلی متر) | حداکثر 1.5 میلی متر |
| حداکثر سرعت پلت فرم | 1000 متر بر ثانیه |
| حداکثر سرعت برش (mm/s) | ≥200 میلی متر |
| دقت موقعیت یابی | ± 0.005 میلی متر |
| تکرارپذیری | ± 0.005 میلی متر |
| دقت برش | 0.025 میلی متر |
| قدرت | AC220V/50Hz، 3KW |
| وزن | 3200 کیلوگرم |
| Dimensions | L1600*W1300*H1800mm |
| تجهیزات خط نیمه هادی تکمیلی
کارخانه های نیمه هادی به بیش از یک دستگاه نیاز دارند. دستگاه برش لیزری PCB با لودر پیشرفته ای که قاب های گیره را ذخیره می کند و به طور خودکار بردها را تغذیه می کند، بهترین کار را دارد. سروو موتورها هر بالابر را کنترل می کنند تا اندازه های مختلف بدون تغییر کار کنند. پس از برش، دستگاه قرار دادن خودکار PCBA/IC هر تخته را اسکن می کند و فقط قطعات خوب را در سینی ها قرار می دهد در حالی که قطعات NG کنار می روند. دستگاه برش لیزر PCB آفلاین برای دسته های کوچکتر یا نمونه های اولیه ویژه آماده است. نوار نقاله ها و ایستگاه های AOI همه چیز را به یک خط صاف متصل می کنند. ICT مجموعه کامل را تامین می کند تا کارخانه ها از ترکیب برندها اجتناب کنند. لودر، کاتر آنلاین، و واحد قرار دادن، ارتفاع و استاندارد ارتباطی یکسانی دارند. مهندسان هر قطعه را با طرح موجود مشتری مطابقت می دهند. نتیجه یک خط است که از پانل خام تا سینی تمام شده بدون شکاف یا جابجایی اضافی اجرا می شود.
| ویدئوی موفقیت مشتری

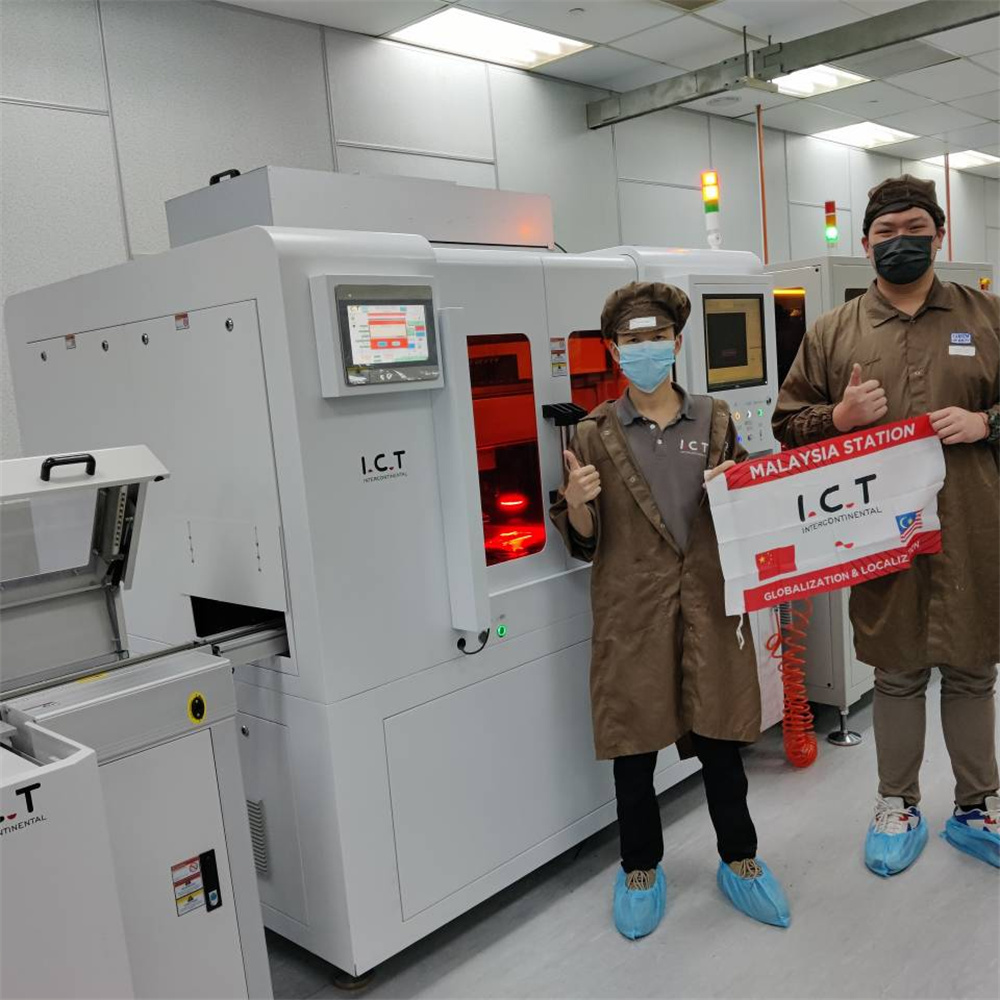

سال گذشته یک کارخانه نیمه هادی در مالزی به جداسازی صفحات سریعتر نیاز داشت. ICT خط کاملی را تحویل داد که شامل لودر، دستگاه برش لیزری PCB و واحد قرارگیری بود. مهندسان پرواز کردند و ماندند تا زمانی که هر ایستگاه دقیقاً طبق برنامه اجرا شود. آنها لیزرهای دوگانه را اشکال زدایی کردند و تیم را روی سیستم بینایی آموزش دادند. اپراتورها یاد گرفتند که چگونه فریم ها را بارگذاری کنند و داده های MES را بخوانند. اولین تخته ها بدون توقف از لودر به سینی برش داده شدند. لبه ها صاف ماندند. نقص ها بلافاصله کاهش یافت. این خط از همان ابتدا به اهداف روزانه رسید. مدیران شاهد افزایش تولید و کاهش ساعات کار بودند. آنها به مهندسان گفتند که تجهیزات کاملاً با فرآیند آنها مطابقت دارد. پس از رسیدن جعبه ها، کل نصب فقط چند روز طول کشید. امروز کارخانه سه شیفت با اطمینان کار می کند. موفقیت از برنامه ریزی دقیق و پشتیبانی بیمار در محل حاصل شد.
| خدمات و پشتیبانی آموزشی
ICT راه حل های کامل کارخانه ای را ایجاد می کند که ماندگار باشد. تیمهای ما با دستگاه برش لیزری PCB میآیند و میمانند تا کل خط بدون مشکل اجرا شود. بیست مهندس به هر نقطه از جهان سفر می کنند تا نصب، اشکال زدایی و آموزش کامل اپراتور را انجام دهند. آنها چک های روزانه، تنظیمات سریع و تعمیر و نگهداری طولانی مدت را آموزش می دهند تا این خط سال به سال سازنده بماند. هنگامی که کارخانه ها محصولات جدید را اضافه می کنند، همان تیم برای بهینه سازی فرآیند بازمی گردد. پشتیبانی از راه دور در همان روز به سوالات پاسخ می دهد. بررسی های منظم بازده را بالا و زمان خرابی را پایین نگه می دارد. این سرویس تمام ماشین های موجود در خط را پوشش می دهد، نه فقط یک واحد. مشتریان دفترچه های راهنما، لیست قطعات یدکی و مسیرهای ارتقاء را دریافت می کنند. این پشتیبانی کامل به کارخانه های نیمه هادی اجازه می دهد تا به جای نگرانی از تجهیزات، روی رشد خود تمرکز کنند. هدف، خروجی ثابت و غافلگیری صفر برای هر شریکی است که به آن خدمت می کنیم.
| توصیفات مشتری
مشتریان نیمه هادی به صراحت از تجربه خود با مهندسین فناوری اطلاعات و ارتباطات صحبت می کنند. آموزش واضح و صبور بود. دستگاه برش لیزر PCB پس از نصب بدون توقف کار کرد. تخته ها هر بار به سینی هایی با لبه های تمیز می رسیدند. بسیاری از مدیران به بسته بندی محکمی که از هر جزء در حین حمل و نقل محافظت می کرد اشاره کردند. وقتی یک سوال ظاهر شد، پاسخ همان روز آمد. تیم های کارخانه می گویند که خط کامل اکنون با نیروی کار کمتر به اهداف خود می رسد. آنها برای پشتیبانی که کل فرآیند را از بارگیری تا سینی نهایی پوشش می دهد ارزش قائل هستند. نظرات همین نکته را تکرار می کنند: تجهیزات طبق وعده کار می کنند و افراد پشت سر آن به قول خود عمل می کنند. این اعتماد طی ماهها کارکرد مداوم روزانه در چندین شیفت افزایش یافت.
| گواهینامه ها و استانداردها
ICT تمام استانداردهایی را که کارخانههای نیمهرسانا نیاز دارند، برآورده میکند. دستگاه برش لیزری PCB دارای علامت CE برای عملکرد ایمن در اروپا است. انطباق با RoHS تضمین می کند که مواد سازگار با محیط هستند. گواهینامه ISO9001 تمام مراحل طراحی و تولید را از ابتدا تا انتها پوشش می دهد. چندین حق ثبت اختراع از سیستم لیزر دوگانه، نرم افزار بینایی و مدیریت سینی خودکار محافظت می کند. ممیزیهای مستقل تأیید میکنند که همه جزئیات جاری میمانند. مشتریان مجموعه کامل اسناد را با هر بار ارسال دریافت می کنند. این گواهینامه ها از واردات روان و استفاده طولانی مدت در هر کشور پشتیبانی می کند. همین سیستم کیفیت در مورد لودر، ماشین قرار دادن و هر واحد دیگری در خط اعمال می شود. کارخانهها میدانند که تجهیزاتی که دریافت میکنند تمام آزمایشهای لازم را گذراندهاند. این سطح از اثبات اطمینان کامل در تولید روزانه می دهد.
| درباره شرکت و کارخانه ICT
ICT به عنوان یک شریک کامل در تولید لوازم الکترونیکی با بیش از بیست و پنج سال تجربه فعالیت می کند. کارخانه 12 هزار متر مربعی در Dongguan تحقیقات، تولید و آزمایش دقیق خود را انجام می دهد. هشتاد و نه عضو تیم، از جمله بیست مهندس حرفه ای، هر روز با هم کار می کنند. ما به بیش از 1600 مشتری در هفتاد و دو کشور خدمات رسانی کرده ایم و تعداد آنها هر سال افزایش می یابد. هر دستگاه برش لیزر PCB قبل از اینکه دروازه را ترک کند چندین بار بررسی می کند. این شرکت به کارخانه ها کمک می کند تا خطوط کامل را از اولین طراحی تا تولید کامل برنامه ریزی، نصب، آموزش و بهبود بخشند. تیم توسعه و سیستم کیفیت ما راه حل ها را به روز نگه می دارد. مشتریان برای کل فرآیند یک شریک قابل اعتماد دریافت می کنند. تمرکز بر موفقیت بلند مدت باقی می ماند. این رویکرد به سازندگان نیمه هادی اجازه می دهد تا کارخانه های خود را با اطمینان و نتایج ثابت بسازند یا ارتقا دهند.
