PCBA ستون فقرات الکترونیک مدرن است و عملکرد همه چیز را از تلفن های هوشمند گرفته تا وسایل پزشکی تضمین می کند. اما چگونه می توانید کیفیت و قابلیت اطمینان PCBA خود را تضمین کنید ؟ استراتژی آزمایش مناسب برای شناسایی زودهنگام نقص و اطمینان از طول عمر محصول بسیار مهم است. در این پست ، شما در مورد روش های تست کلیدی مانند AOI ، AXI ، I.C.T و موارد دیگر و نحوه انتخاب بهترین استراتژی بر اساس نیازهای تولید خود ، خواهید آموخت.

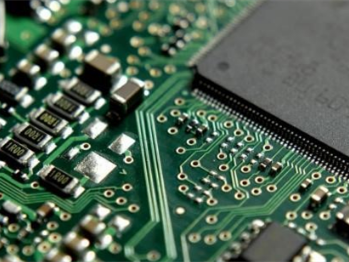

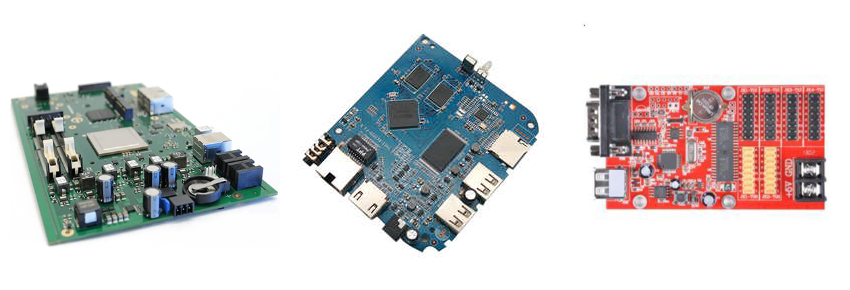

PCBA (مونتاژ صفحه مدار چاپی) مجموعه ای از اجزای الکترونیکی است که بر روی یک صفحه مدار چاپی (PCB) نصب شده است تا یک دستگاه الکترونیکی عملیاتی ایجاد شود. فرآیند مونتاژ شامل پیوستن به مؤلفه هایی مانند مقاومت ، خازن ، IC و اتصالات به صفحه ، چه از طریق لحیم کاری یا سایر روش ها است.
PCBA ها نقش مهمی در برق و کنترل دستگاه های الکترونیکی دارند. از تلفن های موجود در جیب شما گرفته تا سیستم های موجود در اتومبیل خود ، آنها دستگاه ها را قادر می سازند طیف گسترده ای از کارکردها را انجام دهند. چه این الکترونیک مصرفی ، سیستم های خودرو یا دستگاه های صنعتی باشد ، PCBA تضمین می کند که سیگنال های الکتریکی به درستی منتقل و پردازش می شوند.
در طول تولید PCBA ، چندین چالش ایجاد می شود ، از جمله:
جابجایی مؤلفه : قرارگیری نادرست می تواند منجر به نقص یا حتی مدارهای کوتاه شود.
نقص لحیم کاری : مفاصل لحیم کاری ضعیف یا لحیم کاری سرماخوردگی می تواند باعث از بین رفتن اتصالات الکتریکی شود.
مشخصات مؤلفه نادرست : استفاده از مؤلفه های نادرست می تواند بر عملکرد یا عملکرد تأثیر بگذارد. اطمینان از کنترل کیفیت برای جلوگیری از این مسائل و تضمین یک محصول قابل اطمینان و با کارایی بالا بسیار مهم است. آزمایش برای شناسایی و رفع این مسائل در مراحل اولیه تولید ضروری است ، و اطمینان از هر PCBA مطابق با استانداردهای مورد نیاز است.
چرا آزمایش برای PCBA ضروری است؟
تأثیر آزمایش ضعیف بر عملکرد محصول و قابلیت اطمینان.
نقش آزمایش PCBA در جلوگیری از نقص ، کاهش کار مجدد و بهبود عملکرد.
اهمیت شناسایی و پرداختن به مسائل در مراحل اولیه تولید برای جلوگیری از فراخوان یا خرابی های گران قیمت در این زمینه.
هنگام تولید PCBA ، روشهای مختلف تست اطمینان حاصل می کنند که محصول نهایی قابل اعتماد است و مطابق انتظار عمل می کند. این روشها از بازرسی های بصری ساده گرفته تا فن آوری های پیشرفته اشعه ایکس متفاوت است. هر تکنیک تست یک هدف منحصر به فرد است و به شناسایی انواع خاصی از نقایص در فرآیند مونتاژ کمک می کند.
AOI از دوربین های با وضوح بالا برای بازرسی از سطح PCBA برای نقص استفاده می کند. این هیئت مدیره را در برابر 'تخته طلایی' مقایسه می کند تا مواردی از قبیل خطاهای لحیم کاری ، جابجایی مؤلفه و اجزای مفقود شده را تشخیص دهد. با اسکن سریع هر تخته ، AOI قبل از پردازش بیشتر نقایص بالقوه را مشخص می کند. این امر به ویژه در محیط های تولید با حجم بالا مفید است که سرعت و دقت آن بسیار مهم است.
مزایای:
سریع و مناسب برای تولید با حجم بالا.
در شناسایی نقایص سطحی زود هنگام مؤثر است.
محدودیت ها:
نمی توان نقص های پنهان مانند اتصالات لحیم کاری را تحت BGA یا مشکلات مؤلفه داخلی تشخیص داد.
AXI از تصویربرداری با اشعه ایکس برای بررسی قسمت داخلی PCBA استفاده می کند ، به خصوص برای تشخیص نقایص پنهان مانند:
حواس در اتصالات لحیم
نقص سر در ستون (HIP)
مسائل در BGAS (آرایه های شبکه توپ)
مزایا:
عالی برای طرح های پیچیده با اتصالات لحیم کاری پنهان.
دقت بالایی را برای تشخیص گسلهای داخلی فراهم می کند.
اشکالاتی:
هزینه بالاتر
کندتر در مقایسه با AOI.
AXI از تصویربرداری با اشعه ایکس برای بررسی قسمت داخلی PCBA استفاده می کند ، و این امر را برای تشخیص نقص های پنهان که برای چشم غیر مسلح قابل مشاهده نیست ، مفید می کند. این امر به ویژه در یافتن مواردی از قبیل حفره ها در اتصالات لحیم کاری ، نقص سر در ستون (HIP) و مشکلات موجود در BGA (آرایه های شبکه توپ) ، که اغلب برای سایر روش های بازرسی غیرقابل دسترسی هستند ، مؤثر است. AXI با ارائه نمای روشنی از ساختار داخلی هیئت مدیره می تواند خرابی های احتمالی را زودتر تشخیص دهد و قابلیت اطمینان محصول را بهبود بخشد.
مزایای:
بسیار سریع و دقیق برای تولید با حجم بالا.
گسل ها را در اجزای جداگانه تشخیص می دهد.
محدودیت ها:
هزینه تنظیم اولیه بالاتر.
سرعت بازرسی کندتر در مقایسه با AOI ، و آن را برای تولید با حجم بالا مناسب تر می کند.
آزمایش پروب پرواز از پروب های روباتیک برای آزمایش عملکرد الکتریکی یک PCBA بدون نیاز به یک تست تست سفارشی استفاده می کند. این امر آن را به یک راه حل انعطاف پذیر و مقرون به صرفه تبدیل می کند ، به خصوص برای تولید کم حجم ، نمونه های اولیه یا طرح هایی که فاقد لنت های آزمایشی اختصاصی هستند. پروب های روباتیک برای انجام تست های مختلف از جمله بررسی های پیوستگی ، مقاومت و عملکرد مؤلفه در سراسر صفحه حرکت می کنند.
مزایا:
نیاز به وسایل گران قیمت سفارشی را کاهش می دهد و هزینه های اولیه تنظیم را کاهش می دهد.
بسیار سازگار با تغییرات طراحی ، آن را برای نمونه های اولیه یا طرح هایی که در حین آزمایش تکامل می یابند ، ایده آل می کند.
اشکالاتی:
سرعت آزمایش کندتر در مقایسه با روشهایی مانند فناوری اطلاعات و ارتباطات ، که ممکن است برای تولید در مقیاس بزرگ مناسب نباشد.
نقاط آزمون کمتری و توانایی محدود در انجام چک های الکتریکی عمیق در مقایسه با فناوری اطلاعات و ارتباطات.
آزمایش عملکردی (FCT) با شبیه سازی شرایط عملیاتی در دنیای واقعی ، عملکرد کلی یک PCBA را ارزیابی می کند. این بررسی می کند که آیا هیئت مدیره با آزمایش تمام کارکردهای خود ، مانند برقراری قدرت ، برقراری ارتباط با سایر مؤلفه ها و انجام وظایف در یک محیط زنده ، عملکرد خود را انجام می دهد. FCT به طور معمول مرحله نهایی در فرآیند آزمایش قبل از انتشار یک محصول است تا اطمینان حاصل شود که تمام مشخصات طراحی را برآورده می کند.
جوانب مثبت:
یک بررسی نهایی جامع از عملکرد محصول در شرایط دنیای واقعی ارائه می دهد.
تضمین می کند که PCBA مشخصات طراحی را رعایت کرده و مطابق آنچه در نظر گرفته شده است عمل می کند.
منفی ها:
نمی توان علت دقیق عدم موفقیت را مشخص کرد و عیب یابی را به چالش کشید.
وقت گیر و گران به دلیل پیچیدگی آزمایشات و نیاز به تجهیزات تخصصی.
افراد آزمایش سوختگی PCBA ها را به شرایط استرس ، مانند عملکرد مداوم در دماهای بالا ، برای شبیه سازی استفاده طولانی مدت و شناسایی خرابی های اولیه تبدیل می کنند. این فرآیند به علفهای هرز یا نقص هایی که ممکن است منجر به خرابی زودرس در این زمینه شود ، کمک می کند. آزمایش سوختگی معمولاً برای بهبود قابلیت اطمینان طولانی مدت محصولات ، به ویژه مواردی که در برنامه های مهم برای ماموریت استفاده می شود ، استفاده می شود که در آن خرابی گزینه ای نیست.
مزایا:
قبل از رسیدن محصولات به مشتریان ، خرابی های اولیه بالقوه را تشخیص می دهد و از فراخوان های گران قیمت یا مشکلات عملکرد جلوگیری می کند.
با شناسایی و پرداختن به اجزای ضعیف در مراحل تولید ، طول عمر محصول را بهبود می بخشد.
اشکالاتی:
وقت گیر و نیاز به دوره های آزمایش گسترده ای دارد ، که اغلب چندین ساعت یا روز طول می کشد.
استرس اعمال شده در طول آزمایش ممکن است در برخی موارد طول عمر کلی محصول را کوتاه کند.
آزمایش آلودگی باقیمانده های یونی مانند شار یا مواد دیگر را تشخیص می دهد که می تواند باعث خرابی طولانی مدت مانند مهاجرت الکتروشیمیایی شود. این باقیمانده ها ، که اغلب برای چشم غیر مسلح نامرئی هستند ، می توانند با گذشت زمان به مدارهای کوتاه ، خوردگی یا تخریب عملکرد منجر شوند. برای اطمینان از ماندگاری و قابلیت اطمینان PCBA ها ، به ویژه در برنامه های با قابلیت اطمینان ، بسیار مهم است.
روشها شامل:
گل رز (مقاومت عصاره حلال): آزمایشی که سطح آلودگی یونی را در سطح PCBA اندازه گیری می کند.
کروماتوگرافی یونی: روشی دقیق تر برای شناسایی و تعیین کمیت آلاینده های یونی خاص.
مزایا:
از مسائل پنهان مانند خوردگی یا خرابی ناشی از آلودگی یونی جلوگیری می کند.
تضمین می کند که محصول عاری از باقیمانده های مضر است که می تواند عملکرد را به خطر بیاندازد.
اشکالاتی:
هزینه زیاد به دلیل نیاز به تجهیزات تخصصی و روشهای آزمایش.
نیاز به کار و تجزیه و تحلیل متخصص دارد.
TDR یک روش تخصصی تست است که برای اطمینان از یکپارچگی سیگنال در PCBA های با فرکانس بالا با تأیید تطبیق امپدانس در طول مسیرهای سیگنال استفاده می شود. این آزمایش برای تشخیص موضوعاتی مانند تحریف سیگنال یا بازتاب هایی که می توانند بر انتقال سیگنال با سرعت بالا تأثیر منفی بگذارند ، ضروری است. TDR با ارسال سیگنال از طریق ردیابی و تجزیه و تحلیل تأمل برای ارزیابی قوام امپدانس کار می کند.
مزایا:
کنترل امپدانس دقیق را تضمین می کند ، که برای جلوگیری از از بین رفتن سیگنال یا اعوجاج بسیار مهم است.
برای مدارهای پر سرعت که حتی عدم تطابق امپدانس حتی می تواند باعث تخریب عملکرد شود ، حیاتی است.
اشکالاتی:
به تجهیزات و تخصص های تخصصی نیاز دارد و آن را گران تر می کند.
ممکن است برای طرح های ساده تر و کم سرعت که نیازی به کنترل امپدانس دقیق ندارند ، لازم نباشد.
برای اطمینان از کیفیت PCBA های خود ، پیروی از بهترین شیوه های آزمایش ضروری است. این شیوه ها به گرفتن نقص زود هنگام ، اطمینان از قابلیت اطمینان محصول شما کمک می کند.
اطمینان حاصل کنید که تمام مؤلفه ها ، رابط ها و عملکردهای مهم مورد آزمایش قرار می گیرند. یک استراتژی جامع آزمایش تضمین می کند که هیچ بخشی از هیئت مدیره نادیده گرفته نمی شود. آزمایش باید پوشش دهد:
چک های سطح مؤلفه برای مقاومت ، خازن و ICS.
اتصالات لحیم کاری برای اتصال مناسب.
تأیید عملکردی برای بررسی اینکه آیا هیئت مدیره مطابق شرایط عادی در نظر گرفته شده است یا خیر.
کالیبراسیون منظم تجهیزات آزمایش برای حفظ دقت مهم است. خواه AOI ، I.C.T یا هر روش دیگری باشد ، اطمینان حاصل کنید که ابزارهای آزمایش شما بهینه عملکرد دارند. کالیبراسیون نتایج مداوم را تضمین می کند و خطاهای ناشی از تجهیزات معیوب را کاهش می دهد.
ترکیب اصول DFT در مرحله طراحی می تواند بعداً آزمایش را ساده کند. با طراحی PCBA خود با آزمایش در ذهن ، می توانید:
با آسانتر کردن دسترسی به مؤلفه ها ، زمان آزمایش را کاهش دهید .
با اطمینان از در دسترس بودن لنت ها و نقاط آزمون مناسب ، تشخیص گسل را بهبود بخشید .
با جلوگیری از نیاز به طراحی مجدد گران قیمت یا تغییرات تست فیکسچر ، هزینه ها را پس انداز کنید .
متعادل کردن هزینه آزمایش با مزایای تشخیص نقص بسیار مهم است. یک رویکرد استراتژیک برای آزمایش به جلوگیری از هزینه های غیر ضروری در ضمن اطمینان از یک محصول با کیفیت بالا کمک می کند.
مهم است که مشخص شود کدام بخش از فرآیند تولید نیاز به آزمایش شدید تری دارد و کدام یک از آنها انجام نمی شود. به عنوان مثال ، شما ممکن است بخواهید روی اجزای پرخطر تمرکز کنید که می توانند بر عملکرد کلی تأثیر بگذارند.
استفاده از روشهای چند آزمایشی با هم (به عنوان مثال ، AOI + I.C.T + FCT) پوشش و قابلیت اطمینان بیشتری را با هزینه مناسب ارائه می دهد. ترکیب روشها تضمین می کند که نقص سطح ، گسل های الکتریکی و مسائل مربوط به عملکرد همه بدون افزونگی در آزمایش مورد بررسی قرار می گیرند.
استفاده از ابزارهای اتوماسیون و تجزیه و تحلیل داده ها باعث افزایش کارایی و کنترل کیفیت می شود.
سیستم های تست خودکار روند کار را سرعت می بخشند و خطای انسانی را کاهش می دهند. چه با استفاده از پروب های خودکار یا تشخیص نقص مبتنی بر AI ، اتوماسیون می تواند به طور قابل توجهی توان را بهبود بخشد ، به خصوص در محیط های تولید با حجم بالا.
تجزیه و تحلیل داده ها نقش مهمی در بهینه سازی فرایند آزمایش دارد. با تجزیه و تحلیل نتایج آزمایش ، می توانید:
الگوهای موجود در نقص را شناسایی کرده و طرح های آینده را بهبود بخشید.
نظارت بر کیفیت به مرور زمان با استفاده از روشهای آماری.
چرخه های آزمایش را با هدف قرار دادن رایج ترین نقاط شکست بهینه کنید. با استفاده از تجسم و روشهای آماری ، می توانید به سرعت مناطقی را برای بهبود خط تولید مشاهده کنید.
انتخاب استراتژی آزمایش مناسب برای اطمینان از کیفیت و قابلیت اطمینان PCBA های شما بسیار مهم است. نیازهای منحصر به فرد پروژه خود را در نظر بگیرید و با تولید کنندگان باتجربه همکاری کنید تا بهترین روش ها را انتخاب کنید. هزینه تعادل ، سرعت و دقت برای بهینه سازی فرایند آزمایش و حفظ تولید با کیفیت بالا.
پاسخ: فناوری اطلاعات و ارتباطات برای آزمایش دقیق و دقیق اجزای الکتریکی در تولید انبوه از یک فیکسچر 'بستر ناخن ها' استفاده می کند ، در حالی که آزمایش پروب پرواز از پروب های روباتیک برای آزمایش کم حجم یا نمونه اولیه بدون نیاز به وسایل سفارشی استفاده می کند.
پاسخ: هزینه های آزمایش تعادل با مزایای تشخیص نقص. برای اطمینان از پوشش جامع با هزینه مناسب ، از ترکیبی از روش هایی مانند AOI ، I.C.T و FCT استفاده کنید.
پاسخ: آزمایش عملکردی تضمین می کند که PCBA مطابق با شبیه سازی شرایط دنیای واقعی در نظر گرفته شده است. این یک بررسی نهایی برای عملکرد محصول را فراهم می کند اما نمی تواند علل خرابی دقیق را مشخص کند.
پاسخ: شماره نمونه های اولیه اغلب از آزمایش پروب پرواز برای انعطاف پذیری استفاده می کنند ، در حالی که تولید انبوه به روش هایی مانند فناوری اطلاعات و ارتباطات برای سرعت و دقت نیاز دارد.
پاسخ: آزمایش سوختگی به تشخیص خرابی های اولیه با قرار دادن PCBA در شرایط استرس ، بهبود قابلیت اطمینان طولانی مدت و اطمینان از این که محصول می تواند شرایط شدید را برطرف کند ، کمک می کند.
